Установить
VITOBLOC 200 EM-50/81 Руководство по монтажу 21
5368 510
-4
4.5 Периферийная приточно-
вытяжная вентиляция
Подача свежего воздуха
Вытяжной вентилятор в вентиляторном блоке
каждого модуля БТЭС всасывает свежий воздух из
рабочего помещения через отверстия в дне
модуля (Рис. 9).
● Заказчик при помощи соответствующих мер
обеспечивает достаточную подачу свежего
воздуха в рабочее помещение.
● Отходящий воздух должен беспрепятственно
отводиться наружу. Помехи, например,
отдельно подключенный вентилятор или
уменьшенное поперечное сечение могут
привести к неисправностям модуля БТЭС.
● Минимальная температура помещения не
должна опускаться ниже + 10 °C и превышать +
40 °C.
● Относительная влажность воздуха не должна
превышать 70 %, при постоянной эксплуатации
она должна быть около 50 %.
Необходимый объемный расход свежего
воздуха / отходящего воздуха
В соответствии с указаниями на стр. 10 Таб. 4
"Рабочие параметры БТЭС"
ВНИМАНИЕ!
Для обеспечения безупречного
охлаждения модуля отверстия для
поступления и выхода воздуха
обязательно должны быть открыты!
Свежий воздух не должен содержать
пыли, галогенов, а также не должен
нагреваться. Свежий воздух не
должен содержать пыли, галогенов
(хлор, фтор …) и т. п. и не должен
быть подогретым.
Вытяжной канал
Вытяжной вентилятор в вентиляторном блоке
каждого модуля БТЭС выдувает отходящий воздух
наружу через устанавливаемый заказчиком канал
(Рис. 9).
● В вытяжном канале необходимо установить
жалюзийную решетку для предотвращения
обратного холодного потока при остановленной
машине в зимнее время, а также
шумоглушитель и наружную защитную решетку.
УКАЗАНИЕ!
Использовать наружную защитную
решетку с большими отверстиями,
чтобы в результате сужения
поперечного сечения не возникали
аэродинамические шумы
(звукоизоляция). При особых
требованиях к звукоизоляции
соответственно установить в системе
приточного и отходящего воздуха
звукопоглощающую кулису.

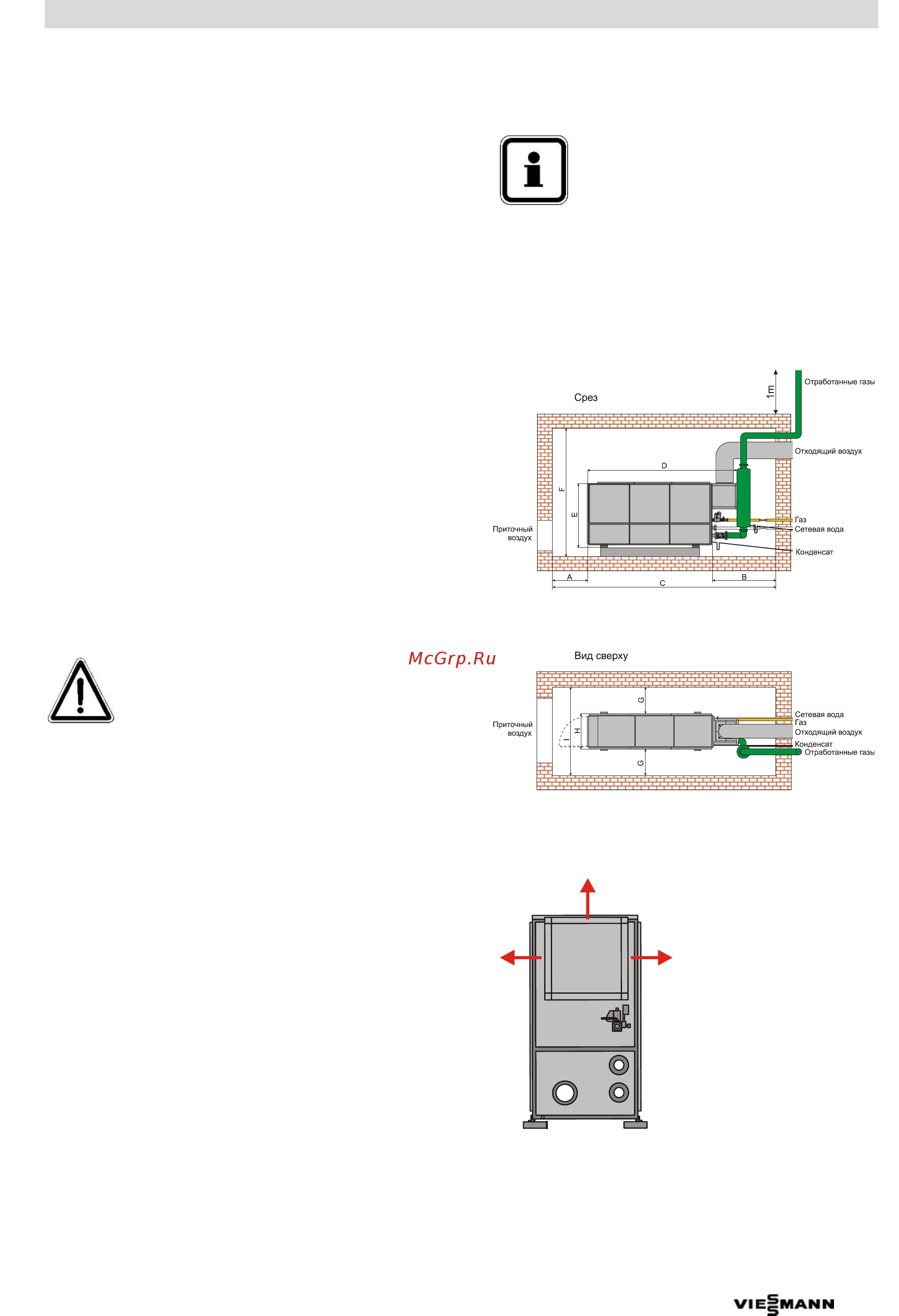

Рис. 9 Подача приточного воздуха в рабочее
помещение и отвод отходящего воздуха
Рис. 10 Возможности подключения для выхлопного
канала
Существует три
возможности для
подключения
выпускного канала к
корпусу вентилятора,
которые можно
выбрать путем
переоборудования той
или отражательной
перегородки (8
болтов).
