Установить
20 Руководство по монтажу VITOBLOC 200 EM-50/81
5368 510
-4
4.4 Периферийные подключения модуля БТЭС (технологическая схема)
Модуль БТЭС (объем поставки)
Работы, производимые заказчиком (рекомендация)

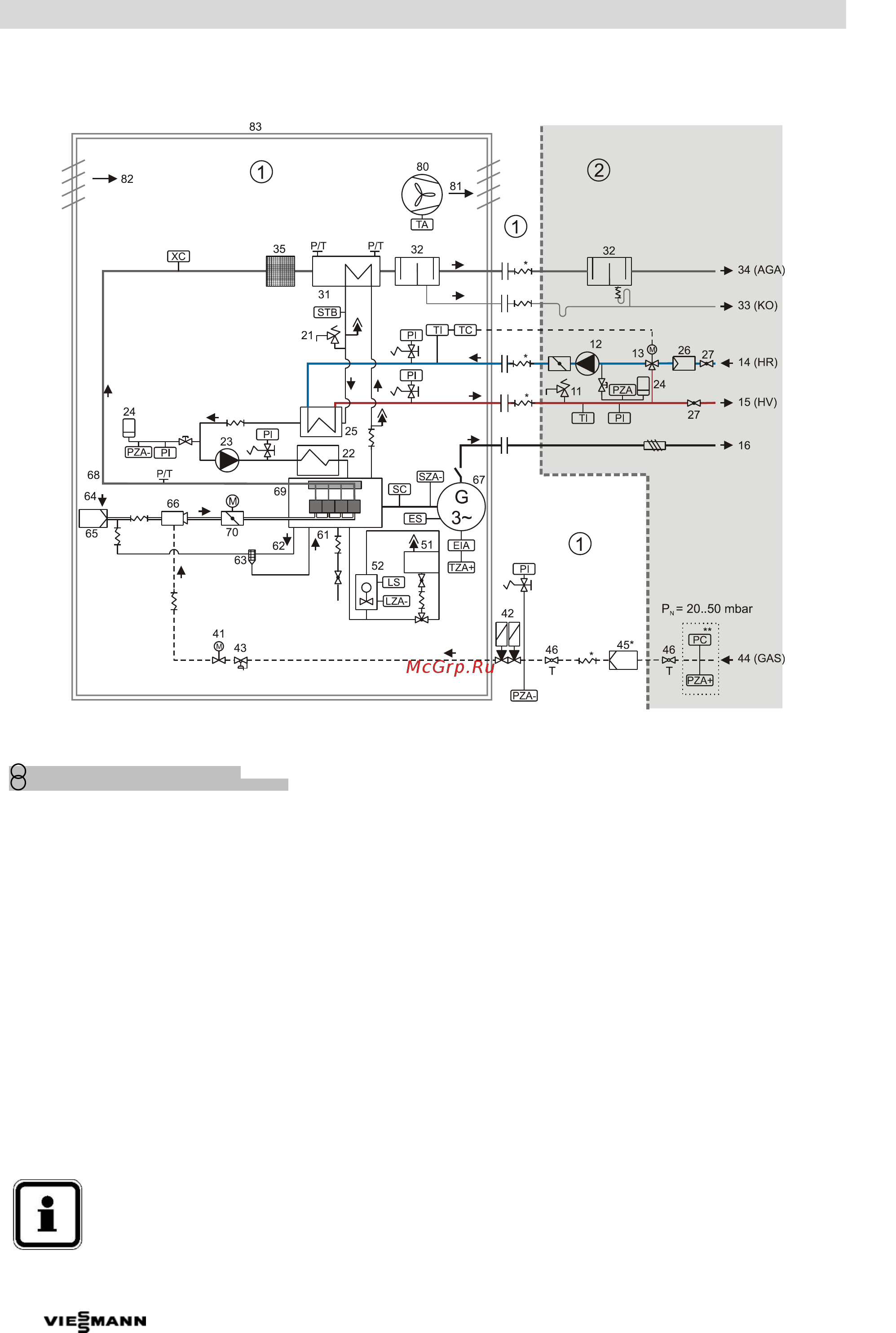

Рис. 8 Технологическая схема модуля БТЭС с возможностями периферийного подключения
Общая легенда
1 Модуль БТЭС (входит в объем поставки)
2 Работы, производимые заказчиком (рекомендация)
10 Защита от дефлаграции (биогаз)
11 Предохранительный клапан (сетевая вода)
12 Насос для сетевой воды
13 Устройство регулирования температуры в
обратной линии
14 Обратная линия сетевой воды (HR)
15 Линия подачи сетевой воды (HV)
16 Силовое электроснабжение 400 В, 50 Гц
17 Линия подачи охлаждающей жидкости для
охлаждения наддувочного воздуха
18 Обратная линия охлаждающей жидкости для
охлаждения наддувочного воздуха
19 Водяной насос для охлаждения наддувочного воздуха
21 Предохранительный клапан (охлаждающая жидкость
двигателя)
22 Масляный радиатор
23 Насос для охлаждающей жидкости
24 Мембранный расширительный бак
25 Теплообменник охлаждающей жидкости
26 Грязеуловитель
27 Запорный клапан
31 Теплообменник ОГ
32 Шумоглушитель
33 Выход конденсата (KO)
34 Выход ОГ (AGA)
35 Катализатор
41 Лямбда-регулирующий клапан
42 Магнитный клапан
43 Регулятор нулевого давления
44 Подключение газа (GAS)
45 Газовый фильтр, поставка отдельно
46 Газовый шаровой кран с термическим
предохранительным клапаном
47 Контроль герметичности
51 Дополнительный бак для смазочного масла
(свежее масло)
52 Автоматическая система долива с индикацией
уровня смазочного масла
61 Обратная линия смазочного масла (от
маслоотделителя)
62 Вентиляция картера
63 Маслоотделитель
64 Воздух для горения
65 Воздушный фильтр
66 Газовоздушный смеситель
67 Генератор
68 Коллектор ОГ
69 Двигатель
70 Регулятор числа оборотов и дроссельная
заслонка
71 Турбонагнетатель
72 Охладитель наддувочного воздуха (интеркулер)
(1-й этап)
73 Охладитель наддувочного воздуха (интеркулер)
(2-й этап)
74 Предохранительный клапан, контур низкой
температуры
80 Вытяжной вентилятор
81 Отводимый воздух
82 Подаваемый воздух
83 Шумопоглощающий кожух
Точки измерения:
EIA Контроль индикации генератора
ES Управление мощностью
генератора
LS Управление уровнем заполнения
LZA Контроль минимального уровня
заполнения
P Давление
P
N
Давление потока газа
PC Регулировка давления
PI Индикация давления
PO Визуальная индикация давления
PZA- Отключение при минимальном
давлении
PZA+ Отключение при максимальном
давлении
SC Регулятор числа оборотов
STB Предохранительный ограничитель
температуры
SZA- Число оборотов ниже номинального
T Температура
TA Температура отводимого воздуха
перед вентилятором
TC Регулирование температуры
TI Индикация температуры
TZA+ Контроль температуры обмотки
генератора
XC Лямбда-зонд
* Поставка отдельно для монтажа на
месте
** Опциональная комплектация
УКАЗАНИЕ!
Для безопасного оборудования
подключения отопительного контура
использовать только прошедшие
типовые испытания детали!
