Общие положения
6 VITOBLOC 200 EM-50/81
5368 506
-4
1.4 Энергетический баланс
Энергетический баланс графически отображает
поток энергии модуля БТЭС.
Энергетический баланс наглядно демонстрирует
преобразование первичной энергии (природный
газ, 100%) в электрическую и тепловую полезную
энергию. Также отображены возникающие в ходе
данного преобразования потери.
Максимальное потребление электроэнергии не
отображено, так как оно варьируется в
зависимости от режима работы.
Электрическая полезная энергия возникает в
результате процесса сгорания в газовом
двигателе внутреннего сгорания и посредством
его вращательного движения преобразуется с
помощью синхронного генератора в электрический
ток.
Тепловая полезная энергия возникает также в
результате процесса сгорания в газовом
двигателе внутреннего сгорания. Она расходуется
на тепло ОГ, коллектор, блок двигателя и
смазочную систему двигателя и предназначена
для нагрева, например, сетевой воды.
Общий КПД модуля БТЭС получается из суммы
электрической и тепловой полезной энергии.
Согласно Постановлению о порядке взимания
налога на энергоносители, КПД определяется как
отношение суммы произведенной тепловой и
механической энергии к сумме затраченных
энергий и затраченной вспомогательной энергии.

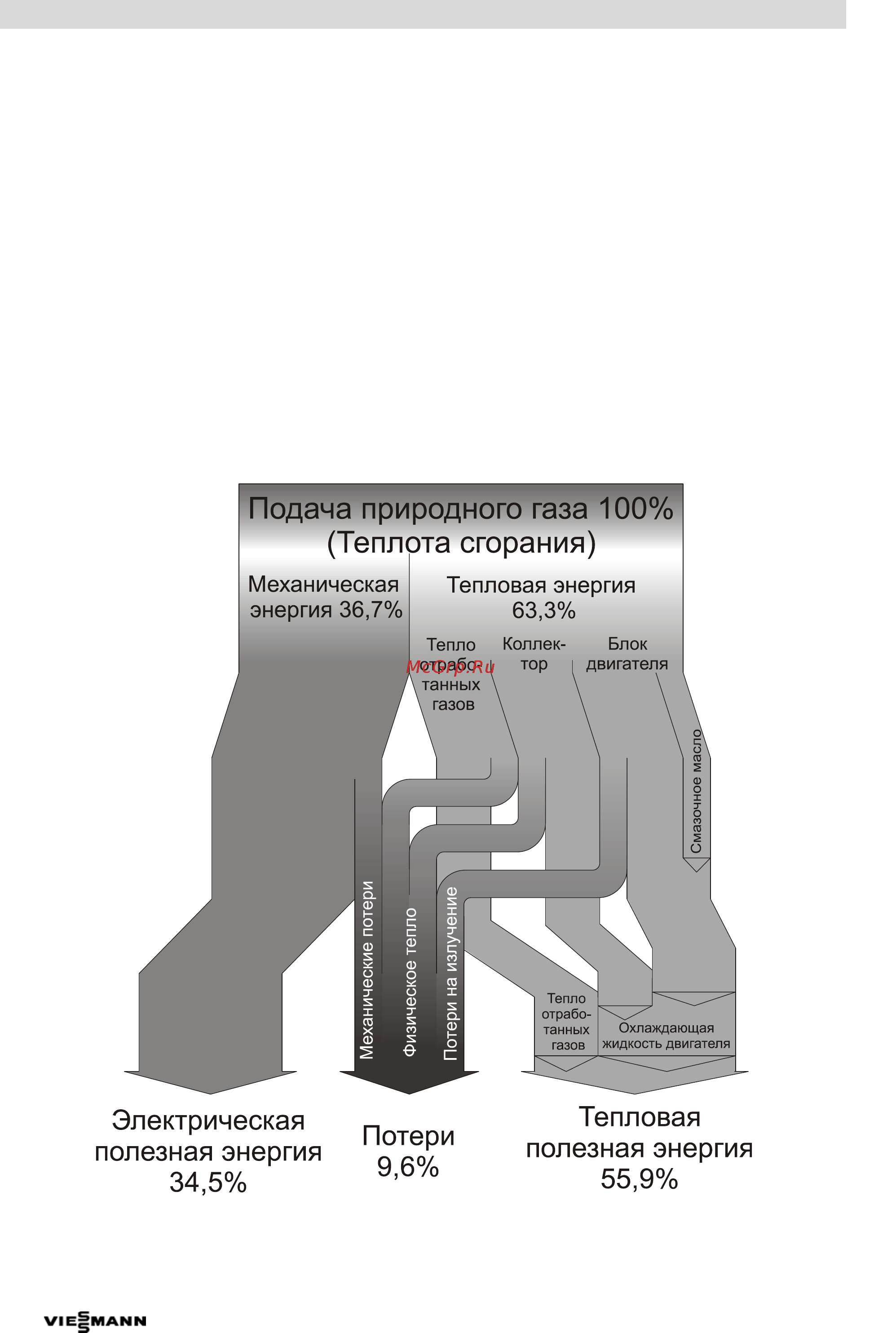

Рис. 1 Энергетический баланс модуля БТЭС
