10/28
www.qundis.com
DST0-QHEA-RU0 HMx
07. 10. 2014

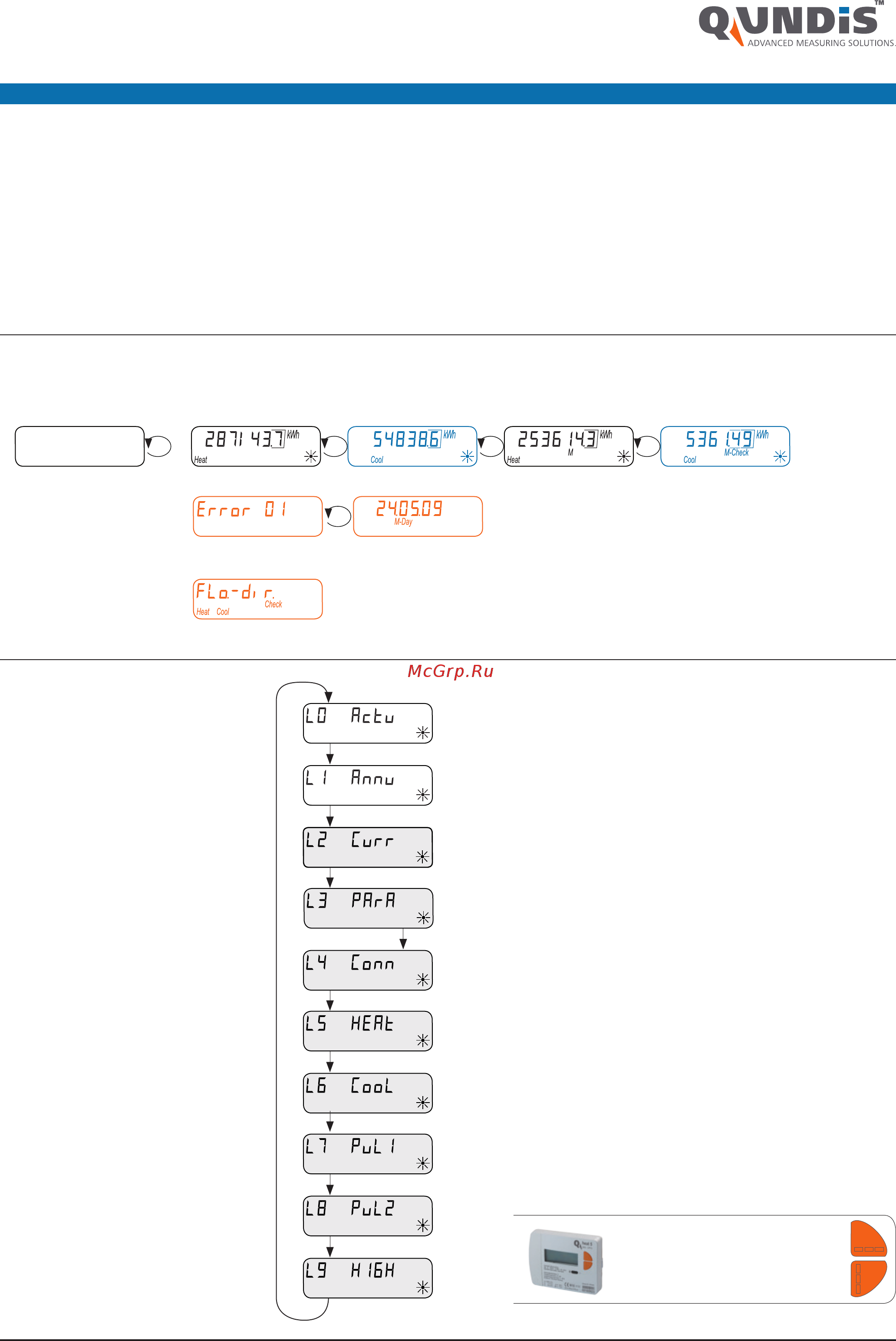

Режимы приборов, единицы индикации и значения расхода отображаются на ЖК-дисплее в
несколько уровней (до 10). Счетчик тепла оснащен 2 кнопками, при помощи которых осущест-
вляется переход между различными этапами и уровнями индикации.
В обычном состоянии дисплей счетчика выключен и активируется только после нажатия одной
из кнопок. Однако для проверки работы каждые 36 секунд дисплей ненадолго загорается
(режим быстрого считывания) и отображает текущее показание счетчика, показание на кон-
трольную дату и, при наличии, сообщение об ошибке.
Индикатор
Режим
быстрого считывания
Кнопка для перехода
по уровню
Кнопка перехода на другой уровень
L3 Параметры
L4 Соединения
(интегрированные модули связи)
L5 Значения расхода тепла за
месяц
L0 Текущие значения расхода
L1 Значения годового расхода
L2 Мгновенные значения
L6 Значения расхода холода за
месяц
L7 Значения за месяц импульсный
вход 1
L8 Значения за месяц импульсный
вход 2
Уровни с серым фоном могут
быть отдельно отключены
пользователем.
Стандартные уровни
L9 Максимальные значения
пе-
рем.
Код ошибки Дата ошибки
Перечень
уровней дисплея
Дисплей выключен
текущее значение
счетчика тепла
значение счетчика тепла
на контрольную дату
текущее значение
счетчика холода
значение счетчика холода
на контрольную дату
Стандартный цикл (индикация показаний счетчика зависит от его конфигурации)
Если обнаруживается, что направление движения теплоносителя невер-
ное, перед значением счетчика появляется сообщение "неправильное
направление потока".
неправильное
направление потока
Если в приборе произошла серьезная ошибка,
перед значением счетчика отображается код и дата
ошибки.
Сообщения об
ошибке
пе-
рем.
пе-
рем.
пе-
рем.
пе-
рем.
