Одноструйный датчик объема (QDS)
Многоструйный датчик объема (IST)

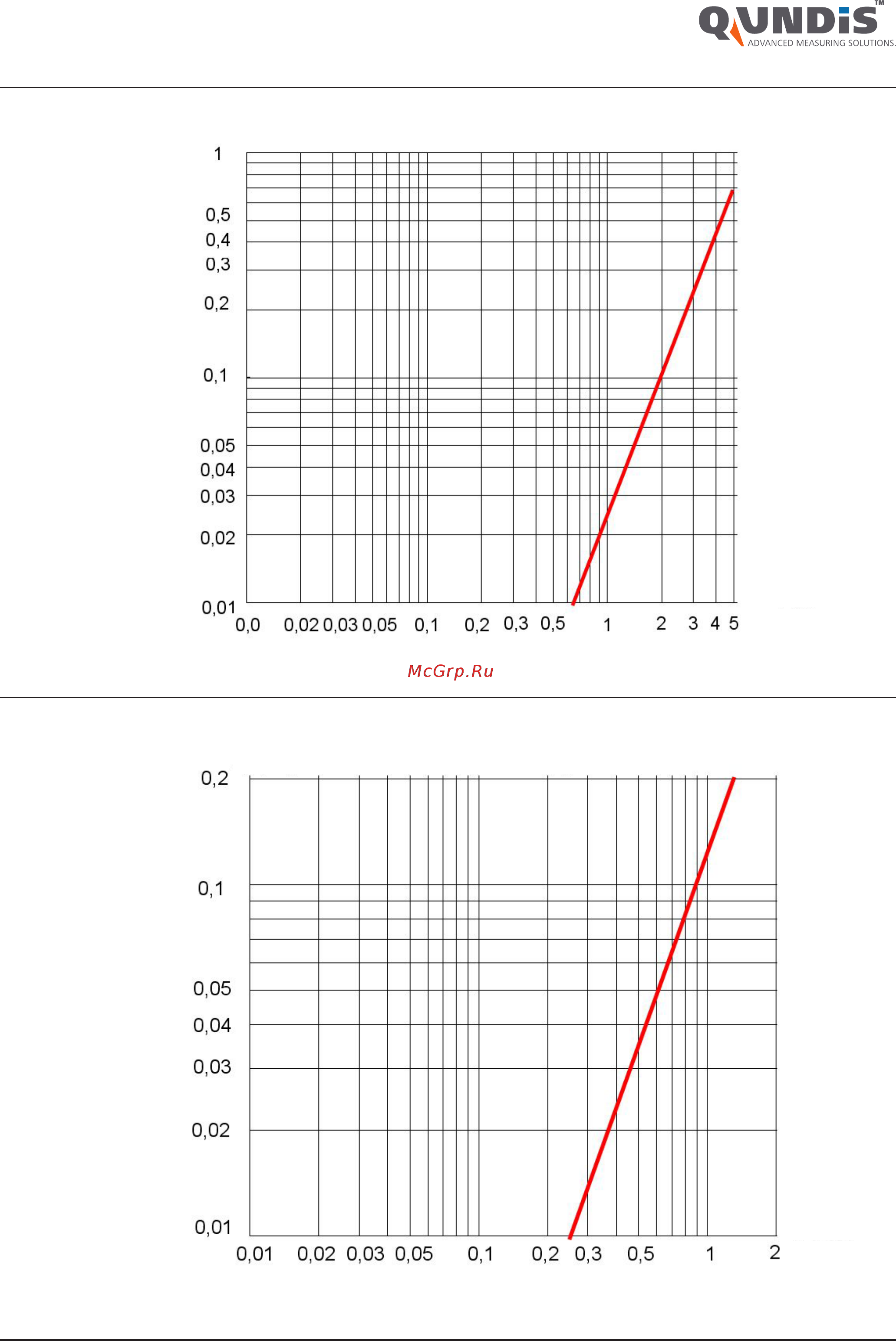

∆p потеря давления, бар q расход, м³/ч
q (м
3
/ч)
q (м
3
/ч)
∆p (бар)
∆p (бар) Кривая потерь давления HMxx-x, qp0,6 м
3
/ч, MK
Кривая потерь давления HMxx-x, qp2,5 м
3
/ч, 130 мм
