Qundis Q heat IST [21/28] Многоструйный датчик объема ist
![Qundis Q heat IST [21/28] Многоструйный датчик объема ist](/views2/1476922/page21/bg15.png)
21/28
www.qundis.com
DST0-QHEA-RU0 HMx
07. 10. 2014
Многоструйный датчик объема (IST)
∆p потеря давления, бар q расход, м³/ч

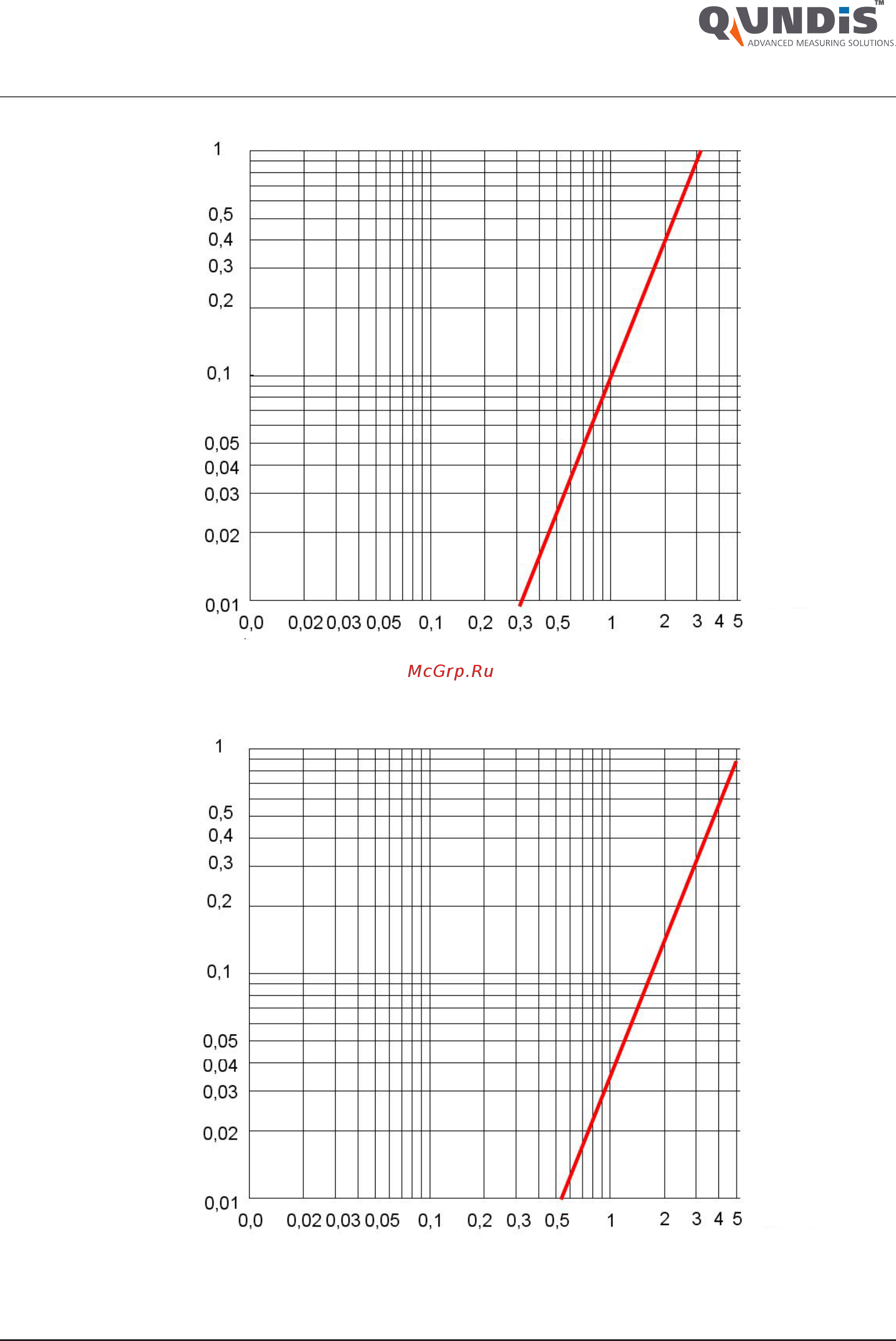

Кривая потерь давления HMxx-x, qp1,5 м
3
/ч, MK
Кривая потерь давления HMxx-x, qp2,5 м
3
/ч, MK
q (м
3
/ч)
q (м
3
/ч)
∆p (бар)
∆p (бар)
