Измерение
Одноструйный датчик объема (QDS)

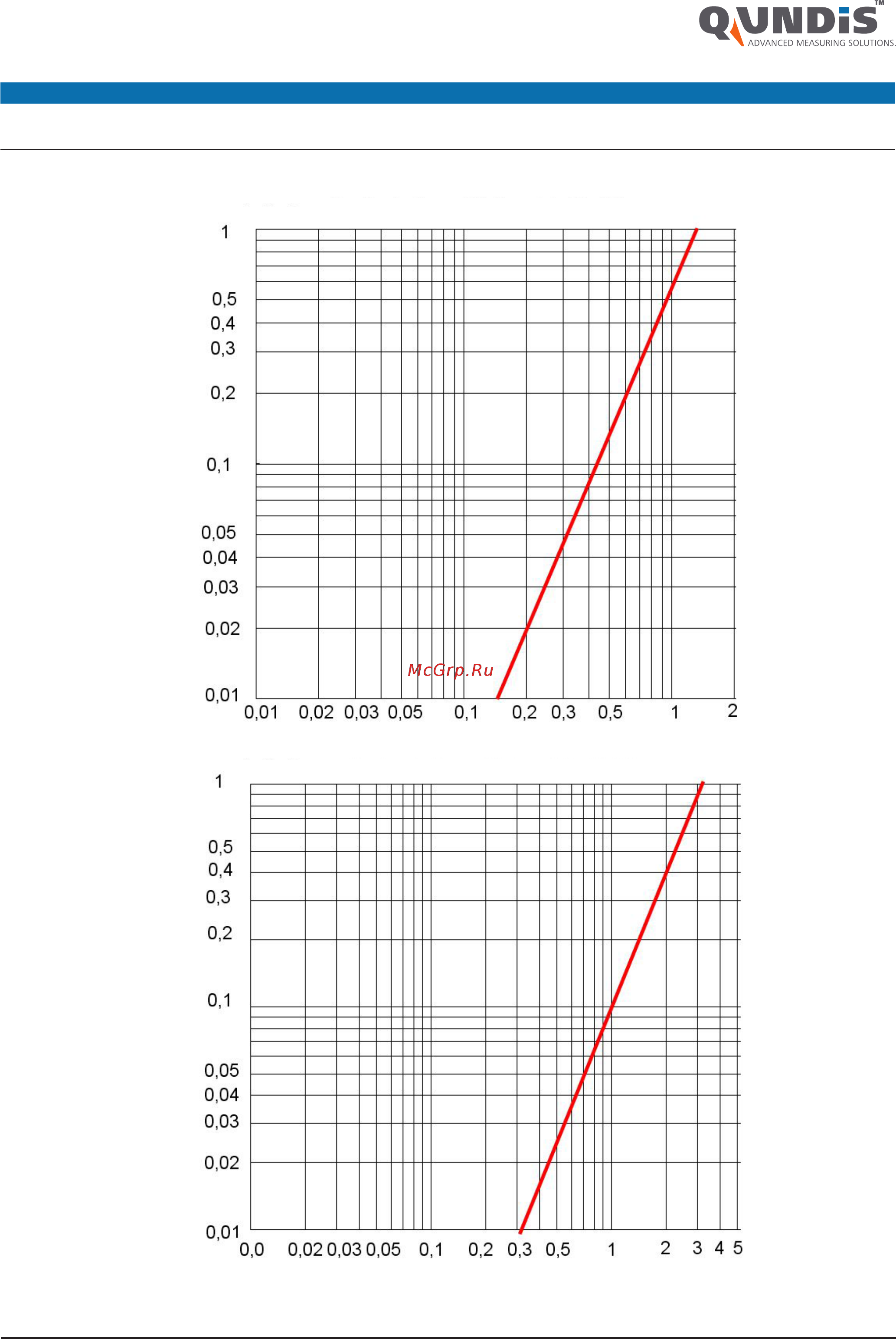

Кривые потерь давления
∆p потеря давления, бар q расход, м³/ч
Кривая потерь давления HMxx-x, qp0,6 м
3
/ч, 110 мм
Кривая потерь давления HMxx-x, qp1,5 м
3
/ч, 110 мм
∆p (бар)
∆p (бар)
q (м
3
/ч)
q (м
3
/ч)
