13/28
www.qundis.com
DST0-QHEA-RU0 HMx
07. 10. 2014

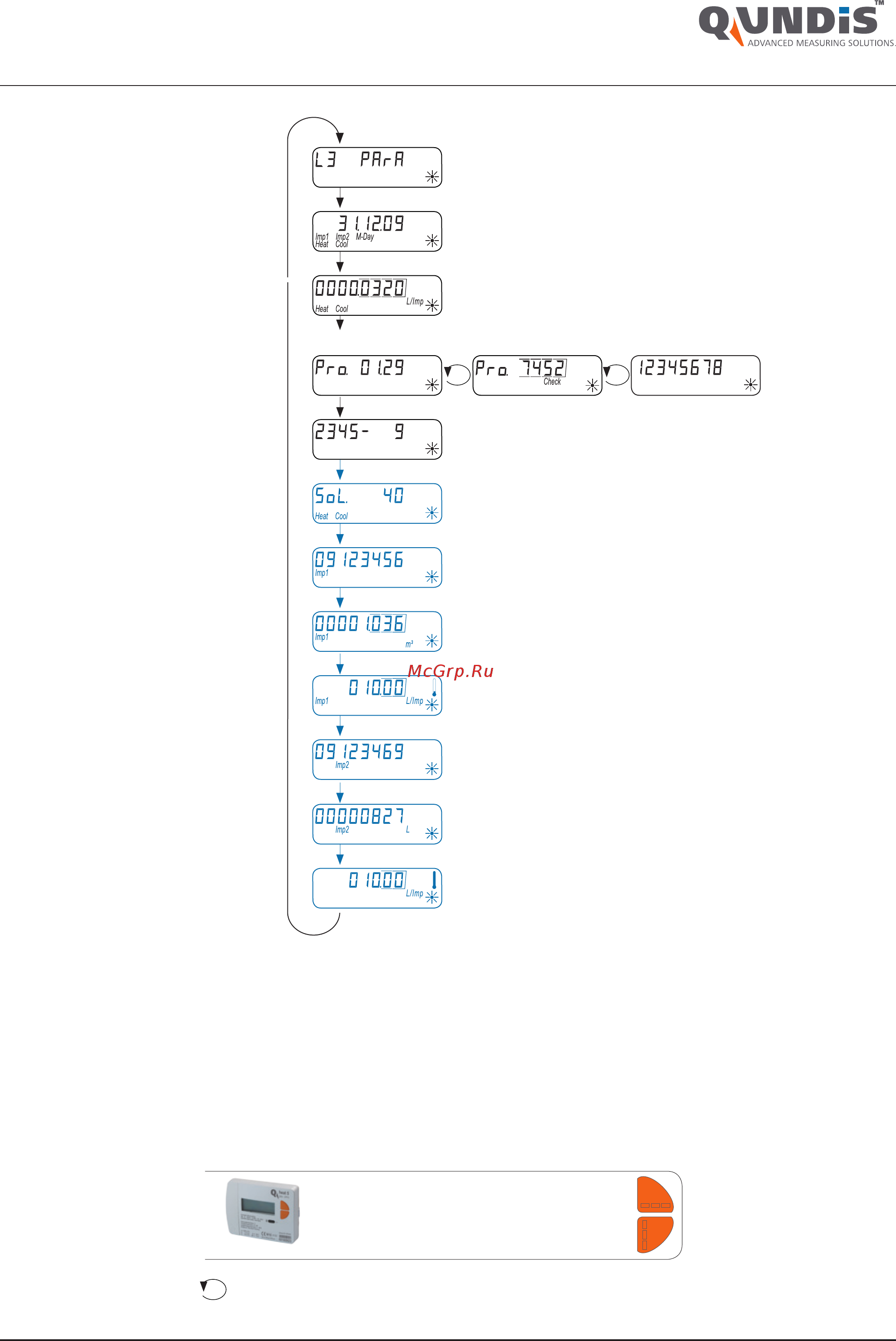

Уровень дисплея L3
Параметры
Поверочное контрольное
число Версия встроенного ПО
Версия встроенного
поверочного ПО
Заводской номер
Индикация уровня
Следующая
контрольная дата
Вес импульса узла
измерения объема
Идентификация
Возможные + активи-
рованные уровни
Доля солнечной
энергии
Серийный номер Имп1
Значение счетчика
Имп1
Вес импульса Имп1 + носитель
(здесь холодная вода – „нижний“ термодатчик)
Серийный номер Имп2
Значение счетчика
Имп2
Наличие данных сегментов зависит
от конфигурации прибора.
Вес импульса Имп2 + носитель
(здесь теплая вода – „верхний“ термодатчик)
данный пример:
- = уровень 6 деактивирован
__ (пробел) = уровень 7+8 отсутствует
пе-
рем.
пе-
рем.
пе-
рем.
Переменная индикация
Кнопка для перехода по уровню
Кнопка перехода на другой уровень
