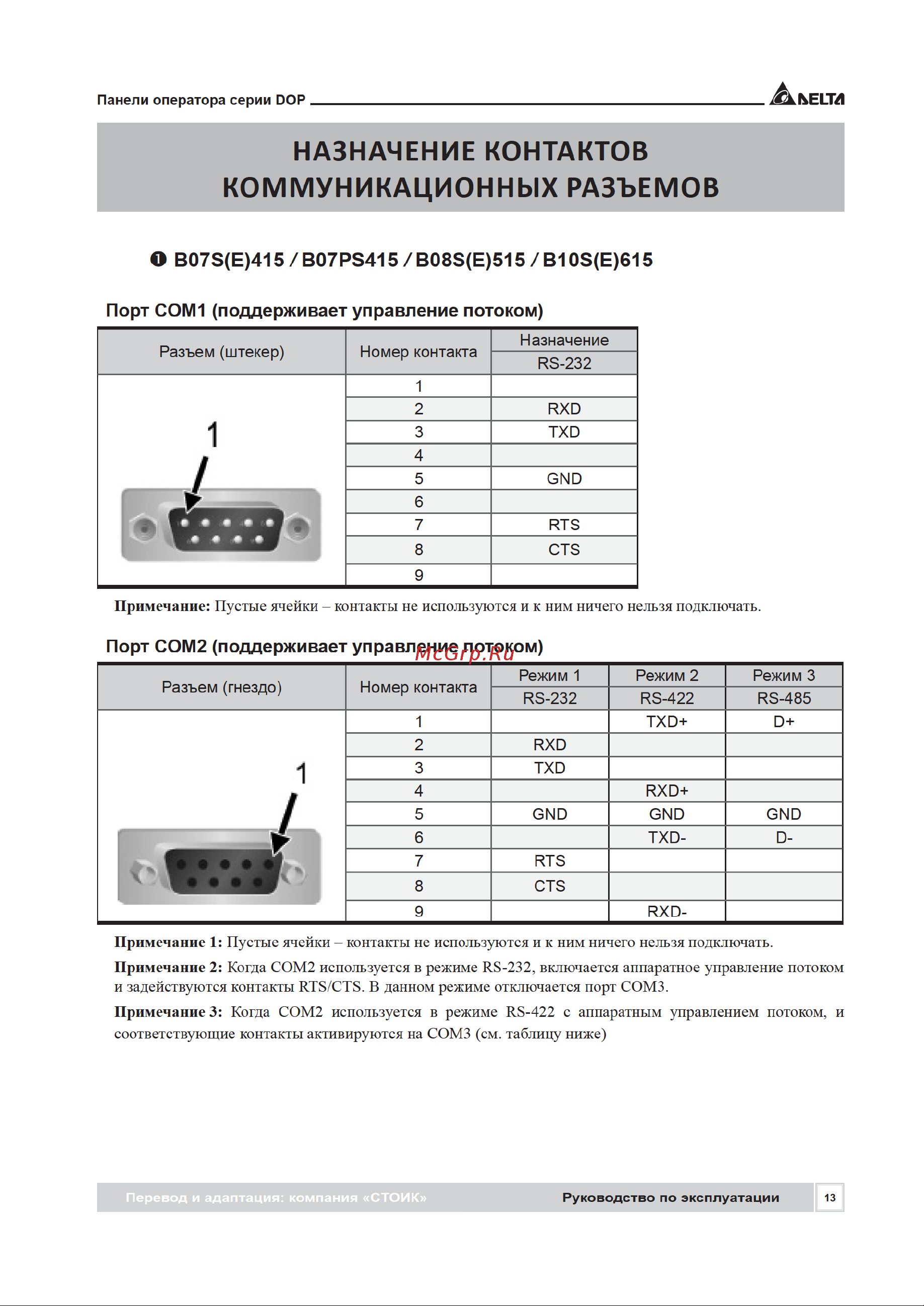

Панели оператора серии ПОР НАЗНАЧЕНИЕ КОНТАКТОВ КОММУНИКАЦИОННЫХ РАЗЪЕМОВ О B07S E 415 B07PS415 B08S E 515 В10S E 615 Порт СОМ1 поддерживает управление потоком Разъем штекер Номер контакта Назначение RS 232 1 1 1 __ 2 RXD 3 TXD 4 5 GND 6 7 RTS 8 CTS 9 Примечание Пустые ячейки контакты не используются и к ним ничего нельзя подключать Порт СОМ2 поддерживает управление потоком Примечание 1 Пустые ячейки контакты не используются и к ним ничего нельзя подключать Примечание 2 Когда СОМ2 используется в режиме К8 232 включается аппаратное управление потоком и задействуются контакты КТ8 СТ8 В данном режиме отключается порт СОМЗ Примечание 3 Когда СОМ2 используется в режиме К8 422 с аппаратным управлением потоком и соответствующие контакты активируются на СОМЗ см таблицу ниже Перевод и адаптация компания СТОИК Руководство по эксплуатации 13
