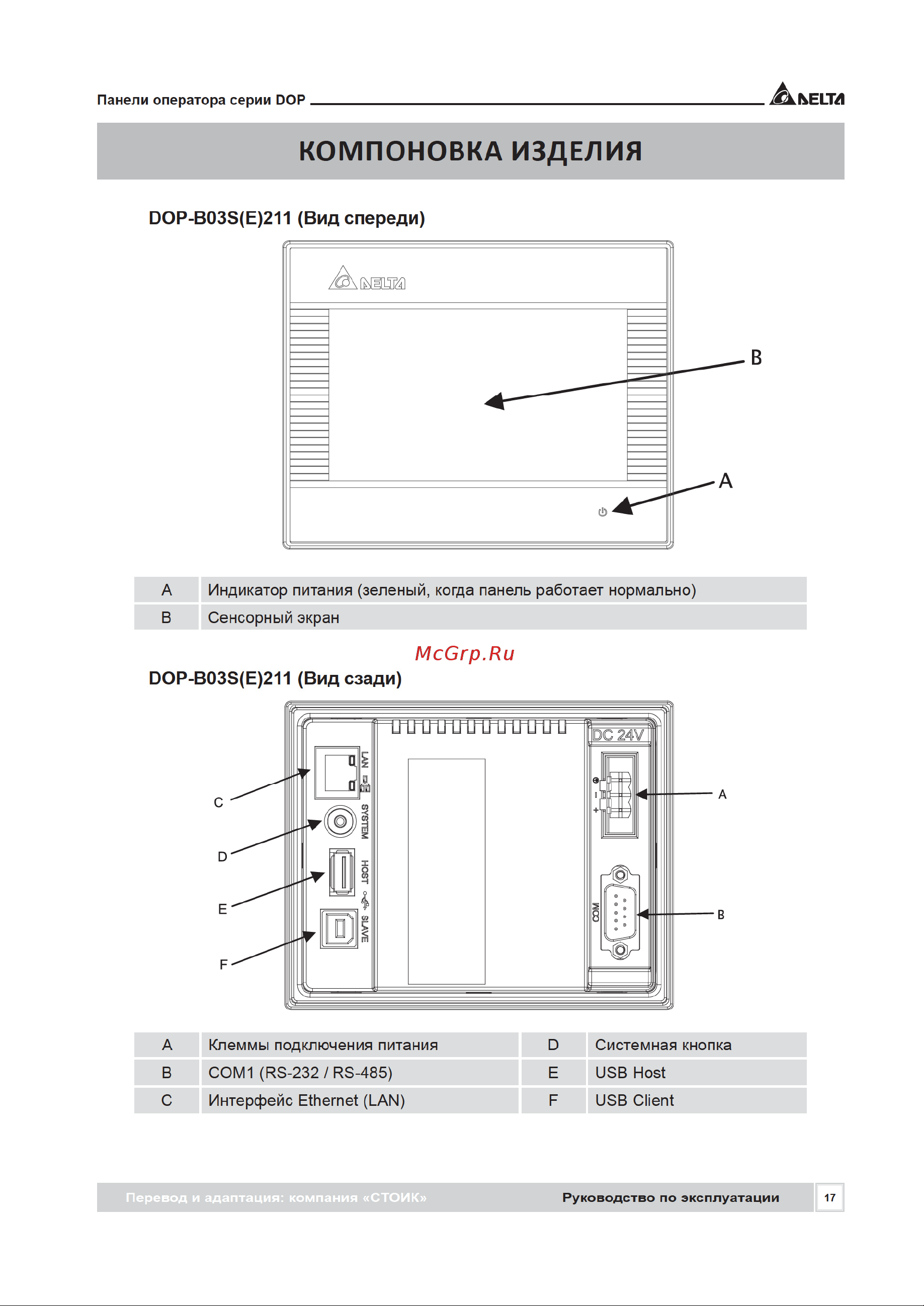

Панели оператора серии DOP КОМПОНОВКА ИЗДЕЛИЯ DOP B03S E 211 Вид спереди А Индикатор питания зеленый когда панель работает нормально В Сенсорный экран DOP B03S E 211 Вид сзади А Клеммы подключения питания В СОМ1 RS 232 RS 485 Е USB Host С Интерфейс Ethernet LAN F USB Client Перевод и адаптация компания СТОИК Системная кнопка Руководство по эксплуатации 17
