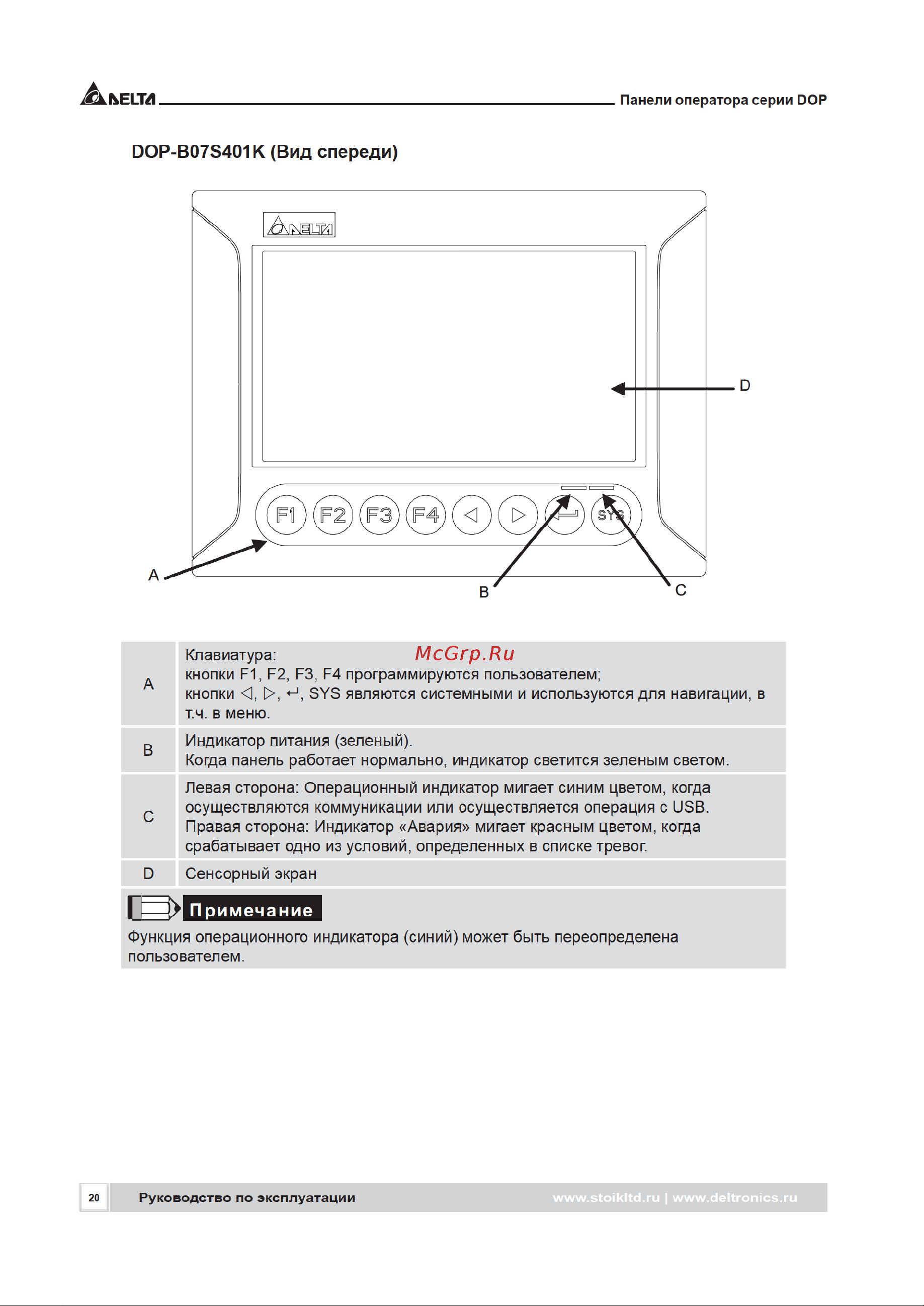

Панели оператора серии DOP DOP B07S401K Вид спереди д Клавиатура кнопки F1 F2 F3 F4 программируются пользователем кнопки 1 SYS являются системными и используются для навигации в т ч в меню В Индикатор питания зеленый Когда панель работает нормально индикатор светится зеленым светом Левая сторона Операционный индикатор мигает синим цветом когда С осуществляются коммуникации или осуществляется операция с USB Правая сторона Индикатор Авария мигает красным цветом когда срабатывает одно из условий определенных в списке тревог D Сенсорный экран П римечание Функция операционного индикатора синий может быть переопределена пользователем 20 Руководство по эксплуатации
