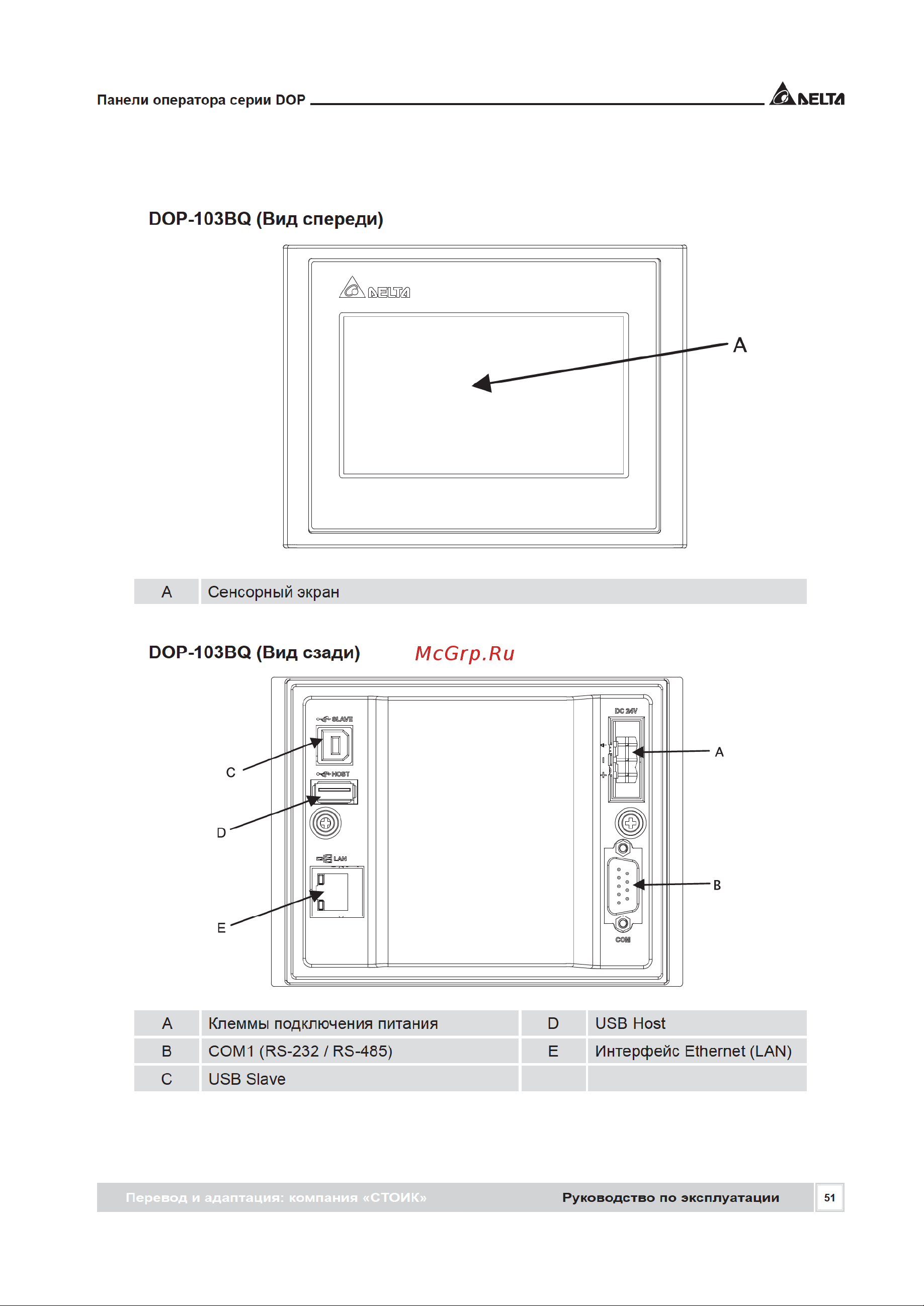

ELTZ1 Панели оператора серии DOP DOP 103BQ Вид спереди Сенсорный экран DOP 103BQ Вид сзади А Клеммы подключения питания D USB Host В СОМ1 RS 232 RS 485 Е Интерфейс Ethernet LAN С USB Slave Перевод и адаптация компания СТОИК Руководство по эксплуатации 51
