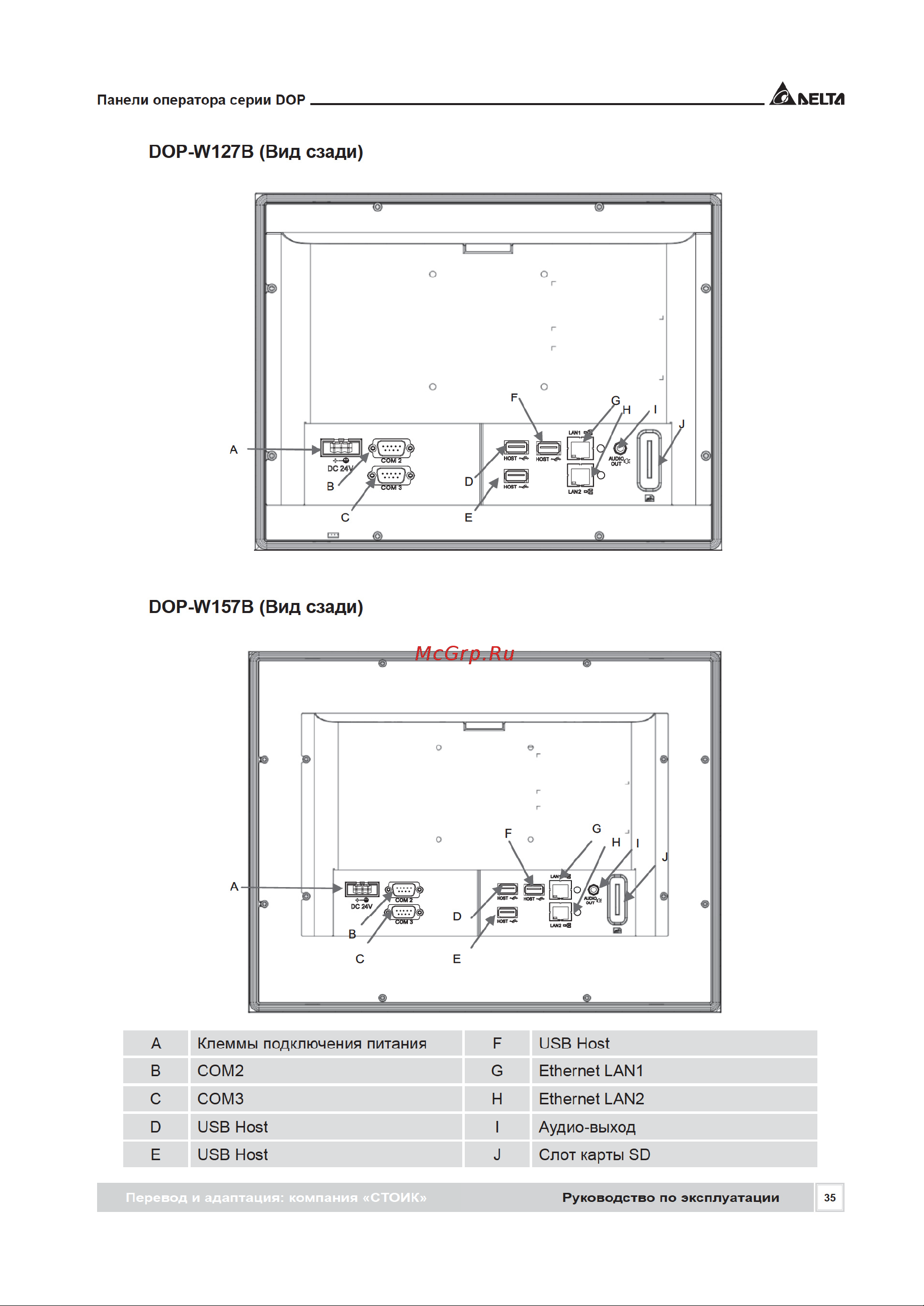

Панели оператора серии DOP DOP W127B Вид сзади DOP W157B Вид сзади А Клеммы подключения питания F USB Host В COM2 G Ethernet LAN 1 C COM3 H Ethernet LAN2 D USB Host I Аудио выход E USB Host J Слот карты SD Перевод и адаптация компания СТОИК Руководство по эксплуатации 35
