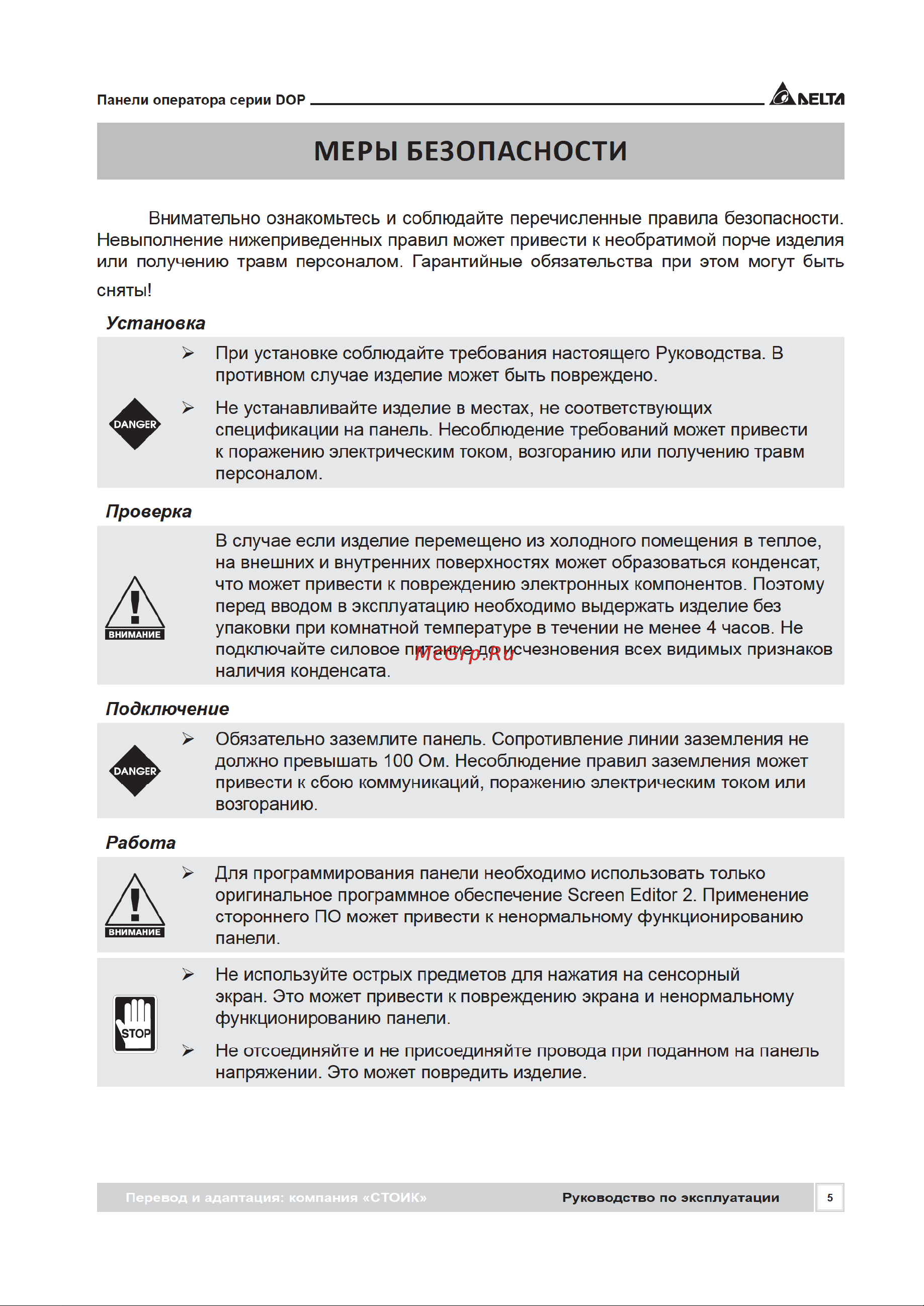

Панели оператора серии DOP МЕРЫ БЕЗОПАСНОСТИ Внимательно ознакомьтесь и соблюдайте перечисленные правила безопасности Невыполнение нижеприведенных правил может привести к необратимой порче изделия или получению травм персоналом Гарантийные обязательства при этом могут быть сняты Установка При установке соблюдайте требования настоящего Руководства В противном случае изделие может быть повреждено Не устанавливайте изделие в местах не соответствующих спецификации на панель Несоблюдение требований может привести к поражению электрическим током возгоранию или получению травм персоналом Проверка В случае если изделие перемещено из холодного помещения в теплое на внешних и внутренних поверхностях может образоваться конденсат что может привести к повреждению электронных компонентов Поэтому перед вводом в эксплуатацию необходимо выдержать изделие без упаковки при комнатной температуре в течении не менее 4 часов Не подключайте силовое питание до исчезновения всех видимых признаков наличия конденсата Подключение DANGER Обязательно заземлите панель Сопротивление линии заземления не должно превышать 100 Ом Несоблюдение правил заземления может привести к сбою коммуникаций поражению электрическим током или возгоранию Работа Для программирования панели необходимо использовать только оригинальное программное обеспечение Screen Editor 2 Применение стороннего ПО может привести к ненормальному функционированию панели А Не используйте острых предметов для нажатия на сенсорный экран Это может привести к повреждению экрана и ненормальному функционированию панели Не отсоединяйте и не присоединяйте провода при поданном на панель напряжении Это может повредить изделие Перевод и адаптация компания СТОИК Руководство по эксплуатации 5
