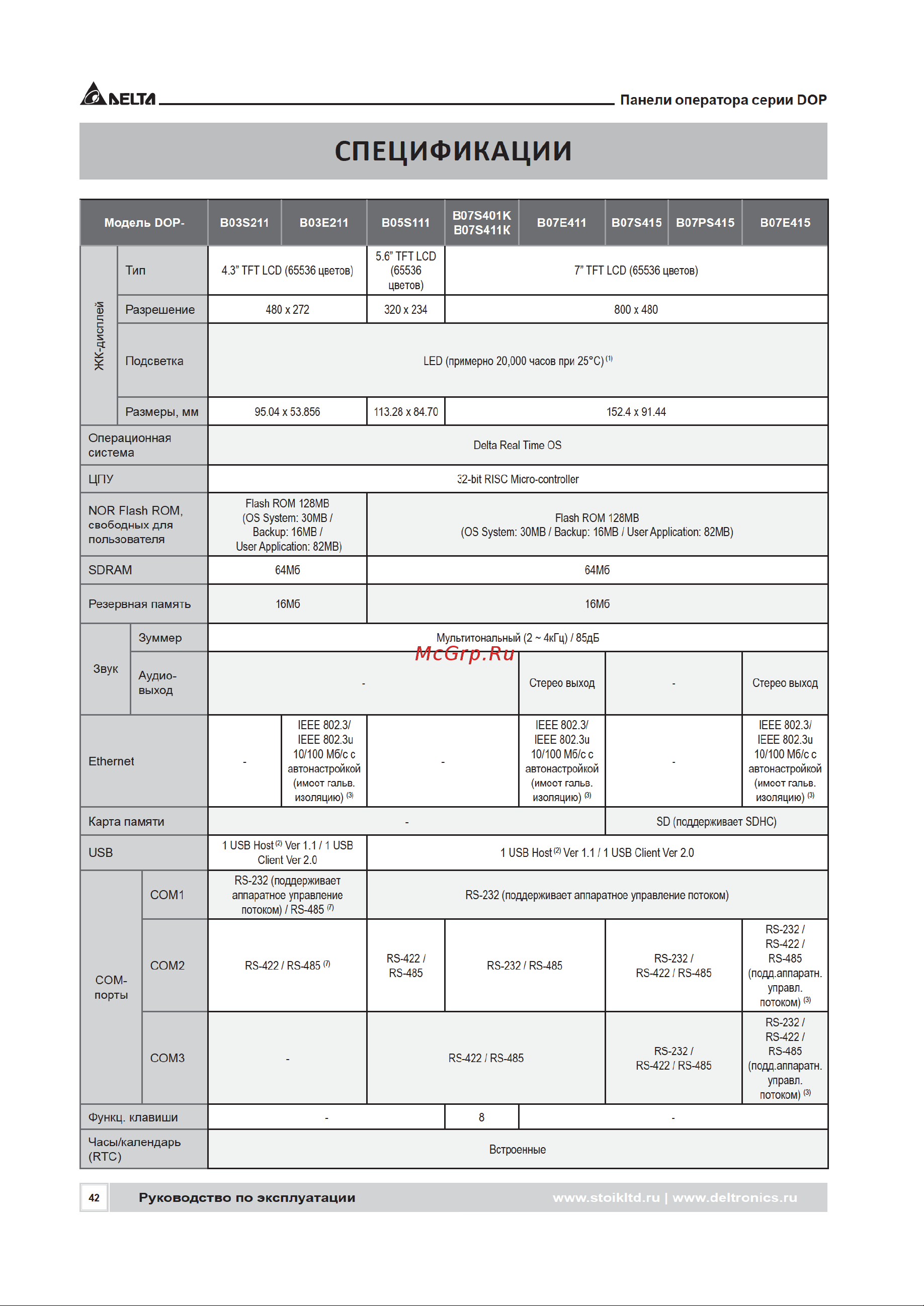

bELTZI Панели оператора серии DOP СПЕЦИФИКАЦИИ Модель DOP B03S211 В03Е211 B07S401K B07S411K B05S111 B07E411 B07S415 B07PS415 В07Е415 5 6 TFT LCD Тип 4 3 TFT LCD 65536 цветов 65536 7 TFT LCD 65536 цветов ЖК дисплей цветов Разрешение 480x272 320x234 LED примерно 20 000 часов при 25 С 1 Подсветка Размеры мм 800x480 95 04 X 53 856 152 4x91 44 113 28 x 84 70 Операционная Delta Real Time OS система ЦПУ 32 bit RISC Micro controller NOR Flash ROM свободных для пользователя Flash ROM 128MB OS System 30MB Flash ROM 128MB Backup 16MB OS System 30MB Backup 16MB User Application 82MB User Application 82MB SDRAM 64M6 64M6 Резервная память 16M6 16M6 Зуммер Звук Мультитональный 2 4кГц 85дБ Аудио Стерео выход выход Ethernet Стерео выход IEEE 802 3 IEEE 802 3 IEEE 802 3 IEEE 802 3u IEEE 802 3u IEEE 802 3u 10 100 Мб с с 10 100 M6 cc 10 100 Мб с с автонастройкой автонастройкой автонастройкой имеет гальв имеет гальв имеет гальв изоляцию 3 изоляцию 3 Карта памяти изоляцию 3 SD поддерживает SDHC 1 USB Host 2 Ver 1 1 1 USB USB 1 USB Host 2 Ver 1 1 1 USB Client Ver 2 0 Client Ver 2 0 RS 232 поддерживает СОМ1 аппаратное управление RS 232 поддерживает аппаратное управление потоком потоком RS 485 RS 232 RS 422 COM2 RS 422 RS 485 СОМ RS 422 RS 232 RS 485 RS 485 RS 232 RS 485 RS 422 RS 485 подд аппаратн управл порты потоком 3 RS 232 RS 422 COM3 RS 422 RS 485 RS 232 RS 485 RS 422 RS 485 подд аппаратн управл потоком 3 Функц клавиши Часы календарь RTC 42 Руководство по эксплуатации 8 Встроенные
