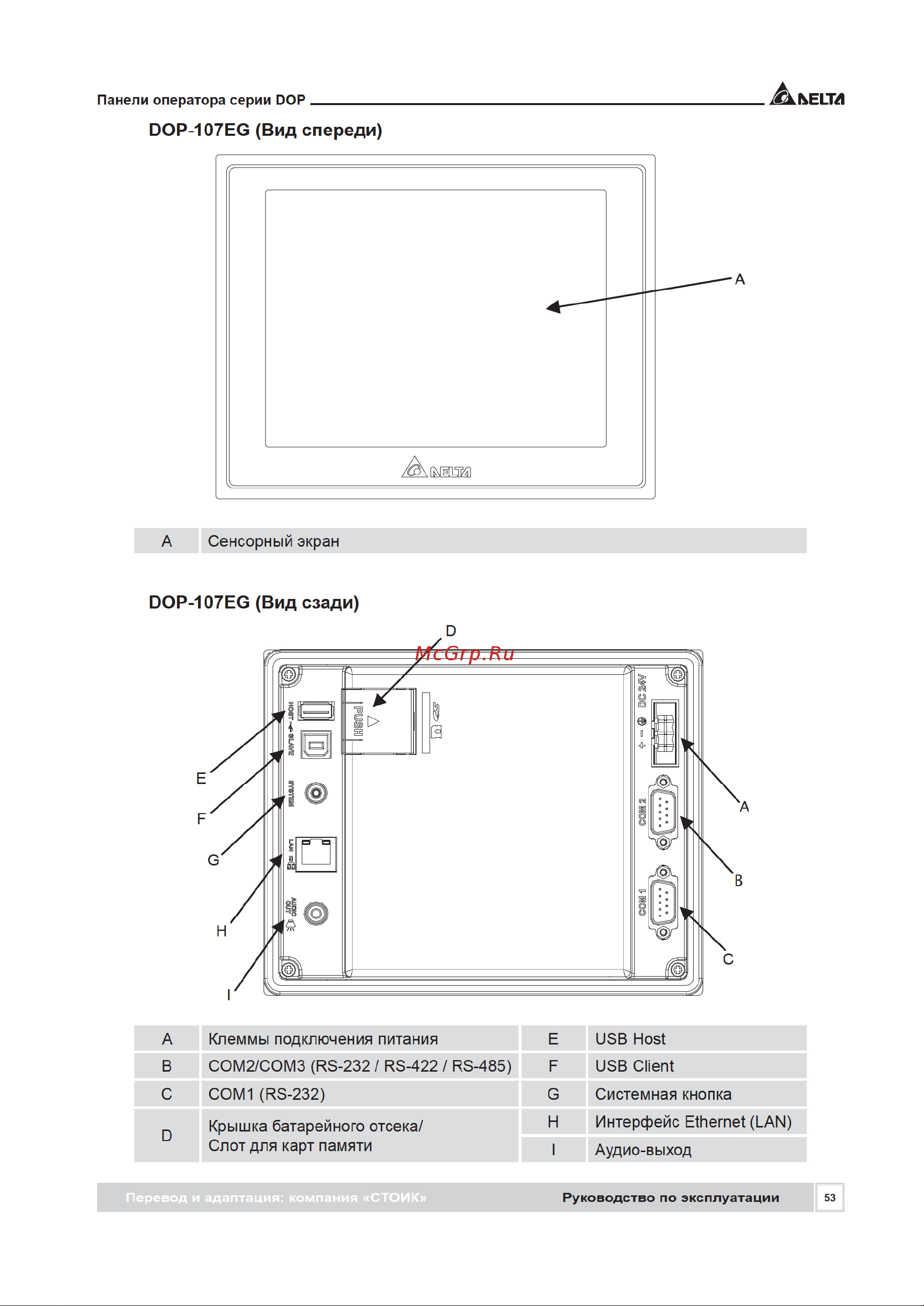

hELM Панели оператора серии DOP DOP 107EG Вид спереди А Сенсорный экран А Клеммы подключения питания В СОМ2 СОМЗ RS 232 RS 422 RS 485 F С СОМ1 RS 232 Крышка батарейного отсека Слот для карт памяти Е USB Host USB Client G н Системнаякнопка Интерфейс Ethernet LAN Аудио выход Руководство по эксплуатации 53
