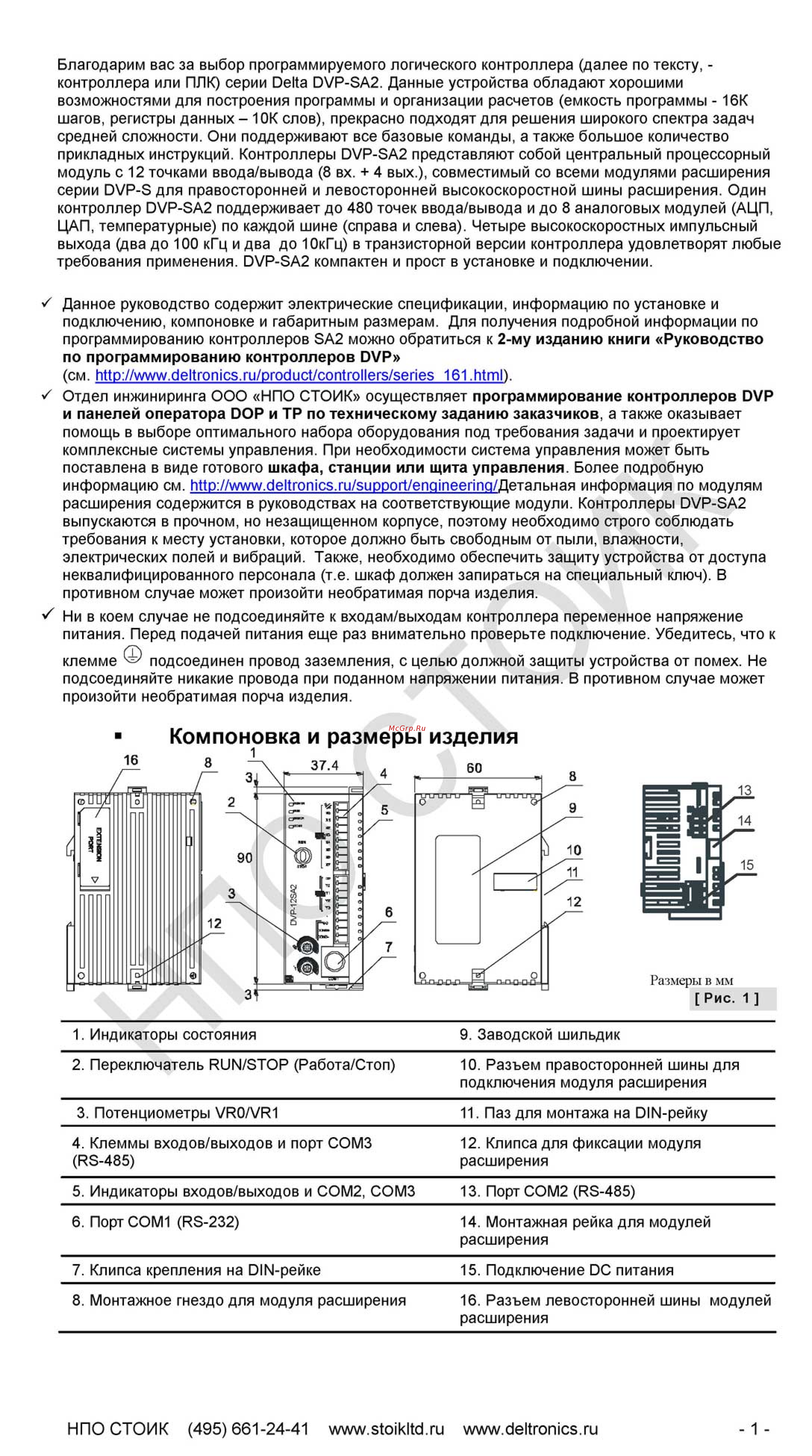

Благодарим вас за выбор программируемого логического контроллера далее по тексту контроллера или ПЛК серии Delta DVP SA2 Данные устройства обладают хорошими возможностями для построения программы и организации расчетов емкость программы 16К шагов регистры данных ЮК слов прекрасно подходят для решения широкого спектра задач средней сложности Они поддерживают все базовые команды а также большое количество прикладных инструкций Контроллеры DVP SA2 представляют собой центральный процессорный модуль с 12 точками ввода вывода 8 вх 4 вых совместимый со всеми модулями расширения серии DVP S для правосторонней и левосторонней высокоскоростной шины расширения Один контроллер DVP SA2 поддерживает до 480 точек ввода вывода и до 8 аналоговых модулей АЦП ЦАП температурные по каждой шине справа и слева Четыре высокоскоростных импульсный выхода два до 100 кГц и два до ЮкГц в транзисторной версии контроллера удовлетворят любые требования применения DVP SA2 компактен и прост в установке и подключении J Данное руководство содержит электрические спецификации информацию по установке и подключению компоновке и габаритным размерам Для получения подробной информации по программированию контроллеров SA2 можно обратиться к 2 му изданию книги Руководство по программированию контроллеров DVP см http www deltronics ru product controllers series 161 html Отдел инжиниринга ООО НПО СТОИК осуществляет программирование контроллеров DVP и панелей оператора DOP и ТР по техническому заданию заказчиков а также оказывает помощь в выборе оптимального набора оборудования под требования задачи и проектирует комплексные системы управления При необходимости система управления может быть поставлена в виде готового шкафа станции или щита управления Более подробную информацию см http www deltronics ru suppoit engineerinq fleTanbHan информация по модулям расширения содержится в руководствах на соответствующие модули Контроллеры DVP SA2 выпускаются в прочном но незащищенном корпусе поэтому необходимо строго соблюдать требования к месту установки которое должно быть свободным от пыли влажности электрических полей и вибраций Также необходимо обеспечить защиту устройства от доступа неквалифицированного персонала т е шкаф должен запираться на специальный ключ В противном случае может произойти необратимая порча изделия Ни в коем случае не подсоединяйте к входам выходам контроллера переменное напряжение питания Перед подачей питания еще раз внимательно проверьте подключение Убедитесь что к клемме подсоединен провод заземления с целью должной защиты устройства от помех Не подсоединяйте никакие провода при поданном напряжении питания В противном случае может произойти необратимая порча изделия 1 Индикаторы состояния 9 Заводской шильдик 2 Переключатель RUN STOP Работа Стоп 10 Разъем правосторонней шины для подключения модуля расширения 3 Потенциометры VR0 VR1 11 Паз для монтажа на DIN рейку 4 Клеммы входов выходов и порт COM3 RS 485 12 Клипса для фиксации модуля расширения 5 Индикаторы входов выходов и COM2 COM3 13 Порт COM2 RS 485 6 Порт СОМ1 RS 232 14 Монтажная рейка для модулей расширения 7 Клипса крепления на 01Ы рейке 15 Подключение ОС питания 8 Монтажное гнездо для модуля расширения 16 Разъем левосторонней шины модулей расширения НПО СТОИК 495 661 24 41 www stoikltd ruwww deltronics ru
