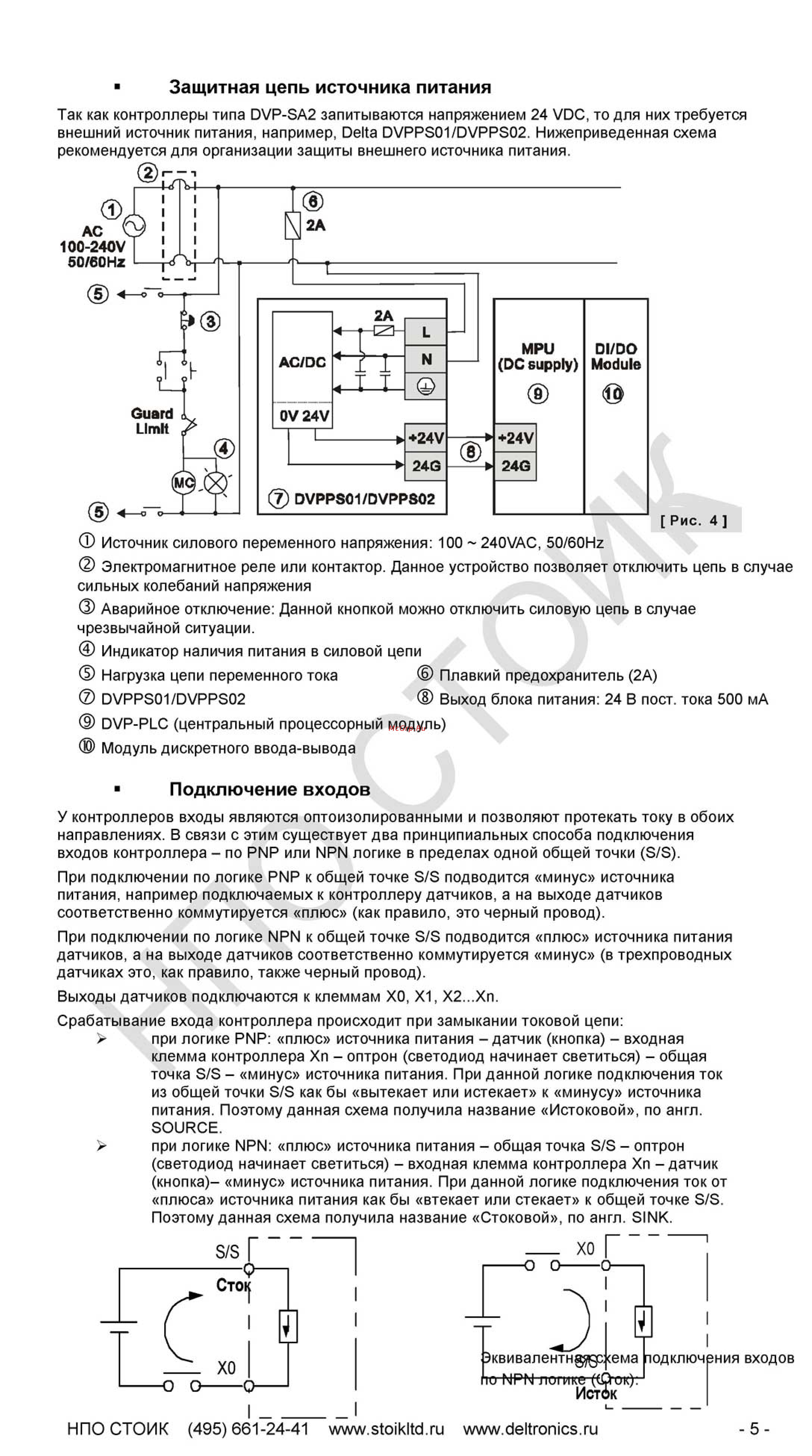

Защитная цепь источника питания Так как контроллеры типа DVP SA2 запитываются напряжением 24 VDC то для них требуется внешний источник питания например Delta DVPPS01 DVPPS02 Нижеприведенная схема рекомендуется для организации защиты внешнего источника питания Рис 4 Ф Источник силового переменного напряжения 100 240VAC 50760Hz Ф Электромагнитное реле или контактор Данное устройство позволяет отключить цепь в случае сильных колебаний напряжения Аварийное отключение Данной кнопкой можно отключить силовую цепь в случае чрезвычайной ситуации Индикатор наличия питания в силовой цепи Нагрузка цепи переменного тока Плавкий предохранитель 2А DVPPS01 DVPPS02 Выход блока питания 24 В пост тока 500 мА DVP PLC центральный процессорный модуль Модуль дискретного ввода вывода Подключение входов У контроллеров входы являются оптоизолированными и позволяют протекать току в обоих направлениях В связи с этим существует два принципиальных способа подключения входов контроллера по PNP или NPN логике в пределах одной общей точки S S При подключении по логике PNP к общей точке S S подводится минус источника питания например подключаемых к контроллеру датчиков а на выходе датчиков соответственно коммутируется плюс как правило это черный провод При подключении по логике NPN к общей точке S S подводится плюс источника питания датчиков а на выходе датчиков соответственно коммутируется минус в трехпроводных датчиках это как правило также черный провод Выходы датчиков подключаются к клеммам Х0 XI Х2 ХП Срабатывание входа контроллера происходит при замыкании токовой цепи при логике PNP плюс источника питания датчик кнопка входная клемма контроллера Хп оптрон светодиод начинает светиться общая точка S S минус источника питания При данной логике подключения ток из общей точки S S как бы вытекает или истекает к минусу источника питания Поэтому данная схема получила название Истоковой по англ SOURCE при логике NPN плюс источника питания общая точка S S оптрон светодиод начинает светиться входная клемма контроллера Хп датчик кнопка минус источника питания При данной логике подключения ток от плюса источника питания как бы втекает или стекает к общей точке S S Поэтому данная схема получила название Стоковой по англ SINK НПО СТОИК 495 661 24 41 www stoikltd ruwww deltronics ru 5
