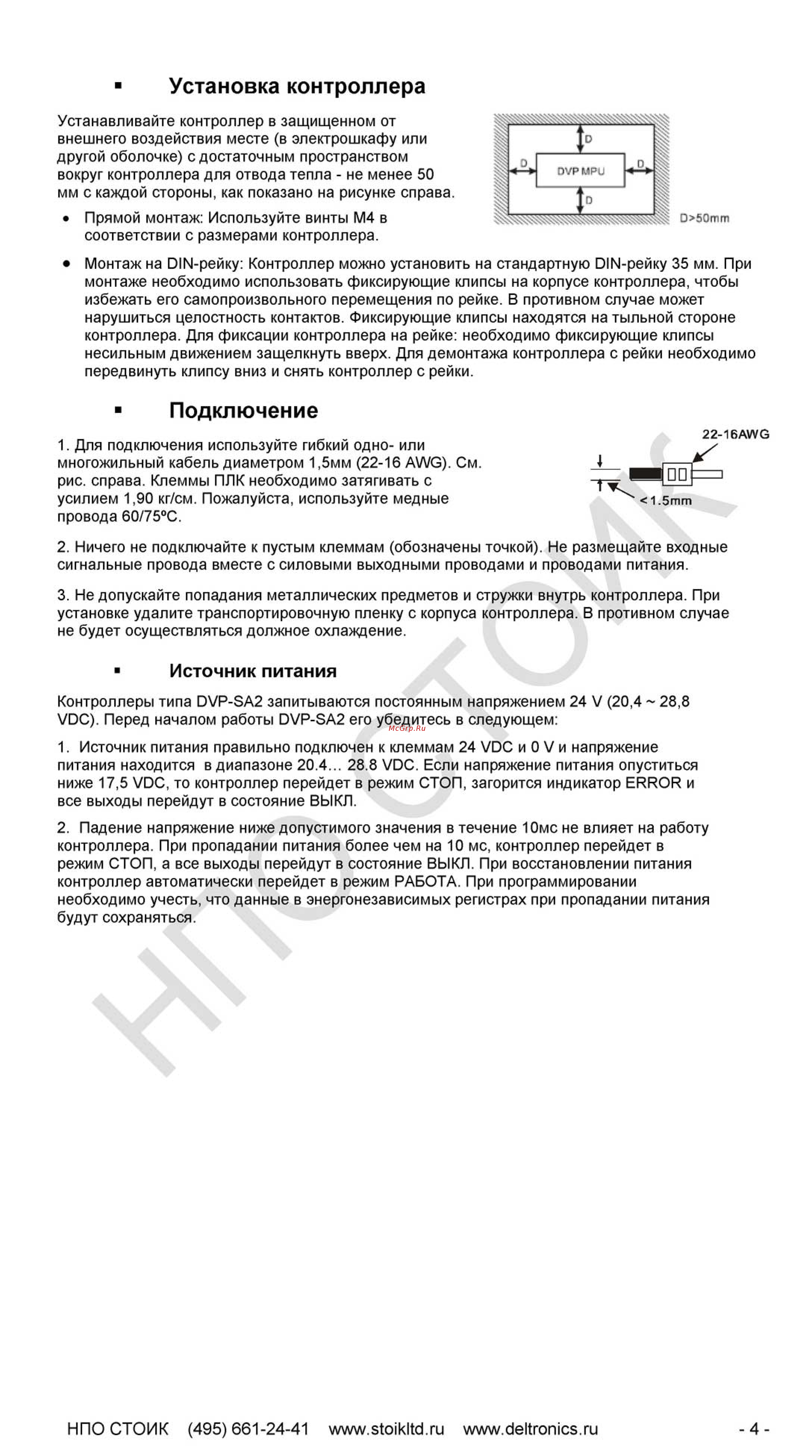

Установка контроллера Устанавливайте контроллер в защищенном от внешнего воздействия месте в электрошкафу или другой оболочке с достаточным пространством вокруг контроллера для отвода тепла не менее 50 мм с каждой стороны как показано на рисунке справа Прямой монтаж Используйте винты М4 в соответствии с размерами контроллера Монтаж на 01Ы рейку Контроллер можно установить на стандартную 01М рейку 35 мм При монтаже необходимо использовать фиксирующие клипсы на корпусе контроллера чтобы избежать его самопроизвольного перемещения по рейке В противном случае может нарушиться целостность контактов Фиксирующие клипсы находятся на тыльной стороне контроллера Для фиксации контроллера на рейке необходимо фиксирующие клипсы несильным движением защелкнуть вверх Для демонтажа контроллера с рейки необходимо передвинуть клипсу вниз и снять контроллер с рейки Подключение 1 Для подключения используйте гибкий одно или многожильный кабель диаметром 1 5мм 22 16 AWG См рис справа Клеммы ПЛК необходимо затягивать с усилием 1 90 кг см Пожалуйста используйте медные провода 60 75 С 22 16AWG 2 Ничего не подключайте к пустым клеммам обозначены точкой Не размещайте входные сигнальные провода вместе с силовыми выходными проводами и проводами питания 3 Не допускайте попадания металлических предметов и стружки внутрь контроллера При установке удалите транспортировочную пленку с корпуса контроллера В противном случае не будет осуществляться должное охлаждение Источник питания Контроллеры типа DVP SA2 запитываются постоянным напряжением 24 V 20 4 28 8 VDC Перед началом работы DVP SA2 его убедитесь в следующем 1 Источник питания правильно подключен к клеммам 24 VDC и 0 V и напряжение питания находится в диапазоне 20 4 28 8 VDC Если напряжение питания опуститься ниже 17 5 VDC то контроллер перейдет в режим СТОП загорится индикатор ERROR и все выходы перейдут в состояние ВЫКЛ 2 Падение напряжение ниже допустимого значения в течение Юме не влияет на работу контроллера При пропадании питания более чем на 10 мс контроллер перейдет в режим СТОП а все выходы перейдут в состояние ВЫКЛ При восстановлении питания контроллер автоматически перейдет в режим РАБОТА При программировании необходимо учесть что данные в энергонезависимых регистрах при пропадании питания будут сохраняться НПО СТОИК 495 661 24 41 www stoikltd ruwww deltronics ru 4
