ПЛК DVP - Руководство по программированию
Перевод и адаптация: компания СТОИК, (495) 661-24-41, www.stoikltd.ru
14

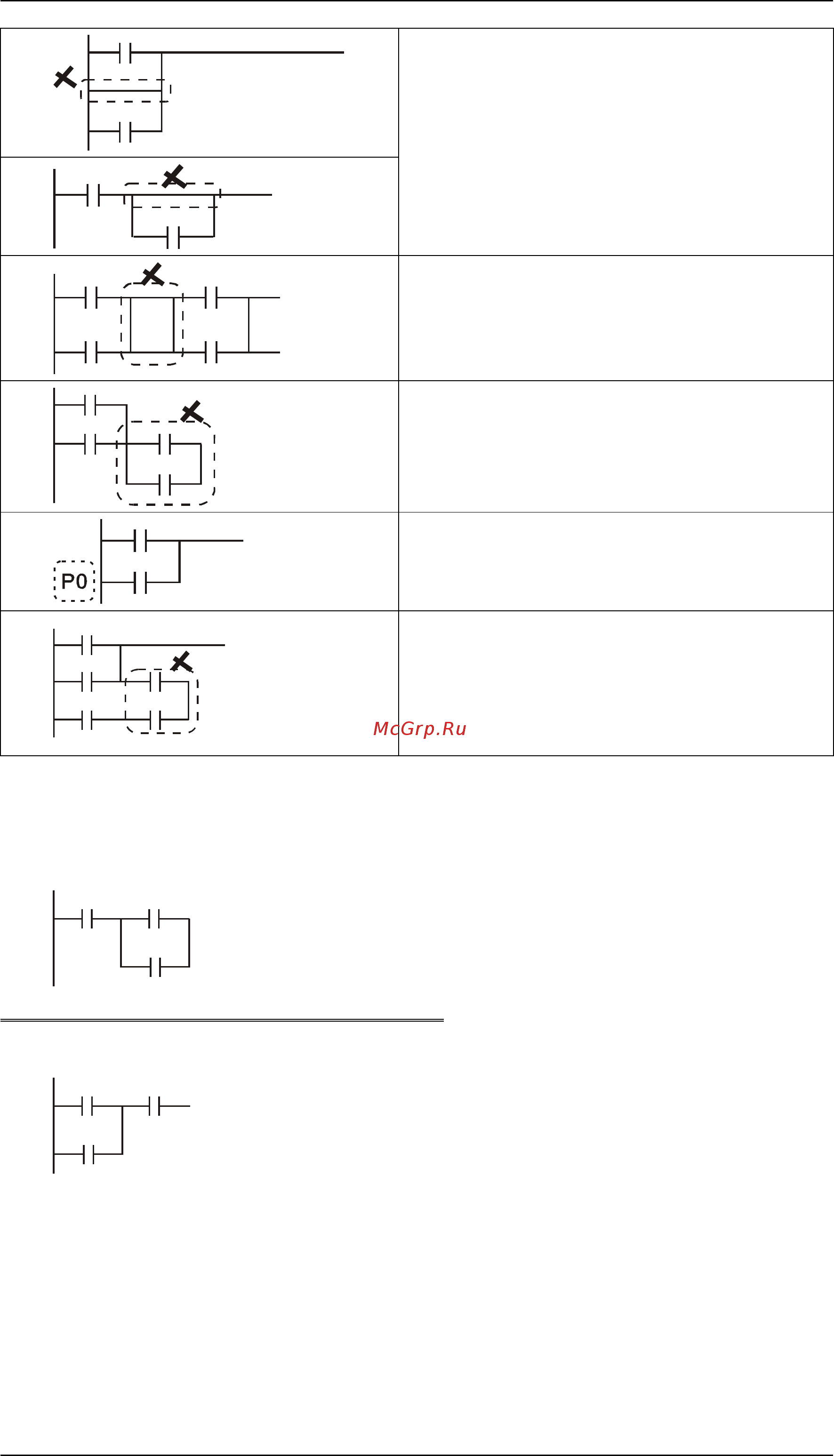

Нельзя подключить параллельно пустую линию.
Нет объектов между блоками.
Блоки должны располагаться на одном уровне.
Указатель P0 должен располагаться напротив верхнего
устройства.
Не допускается реверсивное движение сигнала («тока»).
1.7 Оптимизация лестничных диаграмм.
Пример 1:
Подключение блока спереди позволит не применять команду ANB и улучшить скорость
обработки
X0 X1
X2
Мнемокод
LD
X0
LD
X1
OR
X2
ANB
X0
X1
X2
Мнемокод
LD
X1
OR
X2
AND
X0
