ПЛК DVP Руководство по эксплуатации - Программирование
Перевод и адаптация: компания СТОИК, (495) 661-24-41, www.stoikltd.ru
418

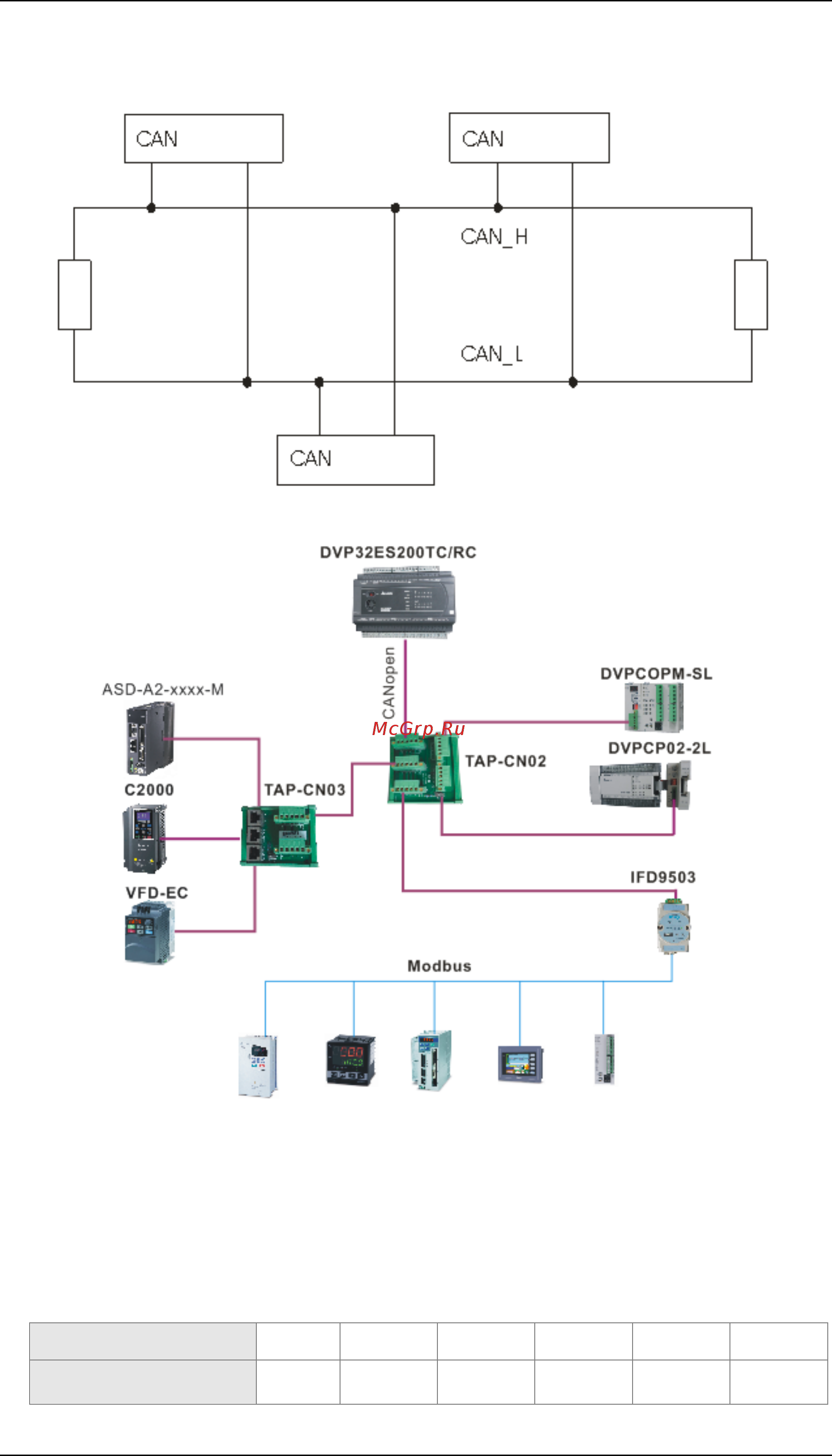

Конечные точки сети CAN и топологическая структура
Для обеспечения стабильной связи на оба конца линии устанавливаются согласующие
(терминальные) резисторы номиналом 120 ОМ. Топологическая структура сети CAN показана
ниже.
Топологическая
структура
сети
CANopen
1) Используйте стандартные кабели Delta для создания сетей CANopen. Это «толстый» ка-
бель TAP-CB01 и «тонкие» кабели TAP-CB03/04/05. Сетевые кабели должны проклады-
ваться отдельно от кабелей питания.
2) TAP-TR01. CAN+ и CAN-, располагающиеся на концах сети, используются вместе с рези-
сторами 120 Ом. Используйте стандартные терминальные резисторы Delta TAP-TR01.
3) Ограничения по длине сетей CANopen.
Расстояние передачи сигнала по сети CANopen зависит от скорости передачи. Соотно-
шение между скоростью и расстоянием передачи показано в таблице.
Скорость передачи (бит/с)
20К 50К 125К 250К 500К 1М
Максимальное расстояние
передачи (м)
2500 1000 500 250 100 25
4) Сетевые устройства Delta, применяемые в сетях CANopen:
Узел 1
Узел 2
Узел 3
