Глава 3. Прикладные команды
Перевод и адаптация: компания СТОИК, (495) 661-24-41, www.stoikltd.ru
205
2. Клавиши 0~9:
0 1
2
3 4 5
6 7
8
9
D0
10
3
10
2
10
1
10
0
number key
1-digit BCD code
BCD value
BCD value
BIN value
overflow
3. Клавиши A~F:
a) Когда нажата клавиша A, M0 включится и
останется включенным. После нажатия следующей
клавиши D: M0 выключится, M3 включится и
останется включенным.
b) Если одновременно нажато несколько клавиш,
введется значение только первой из них.
4. Состояние клавиш:
a) Когда любая из клавиш A ~ F нажата, M6 включится на время одного сканирования.
b) Когда любая из клавиш 0 ~ 9 нажата, M7 включится на время одного сканирования.
5. Когда контакт X4 выключен, значение в D0 остается неизменным, а М0-М7 выключатся.

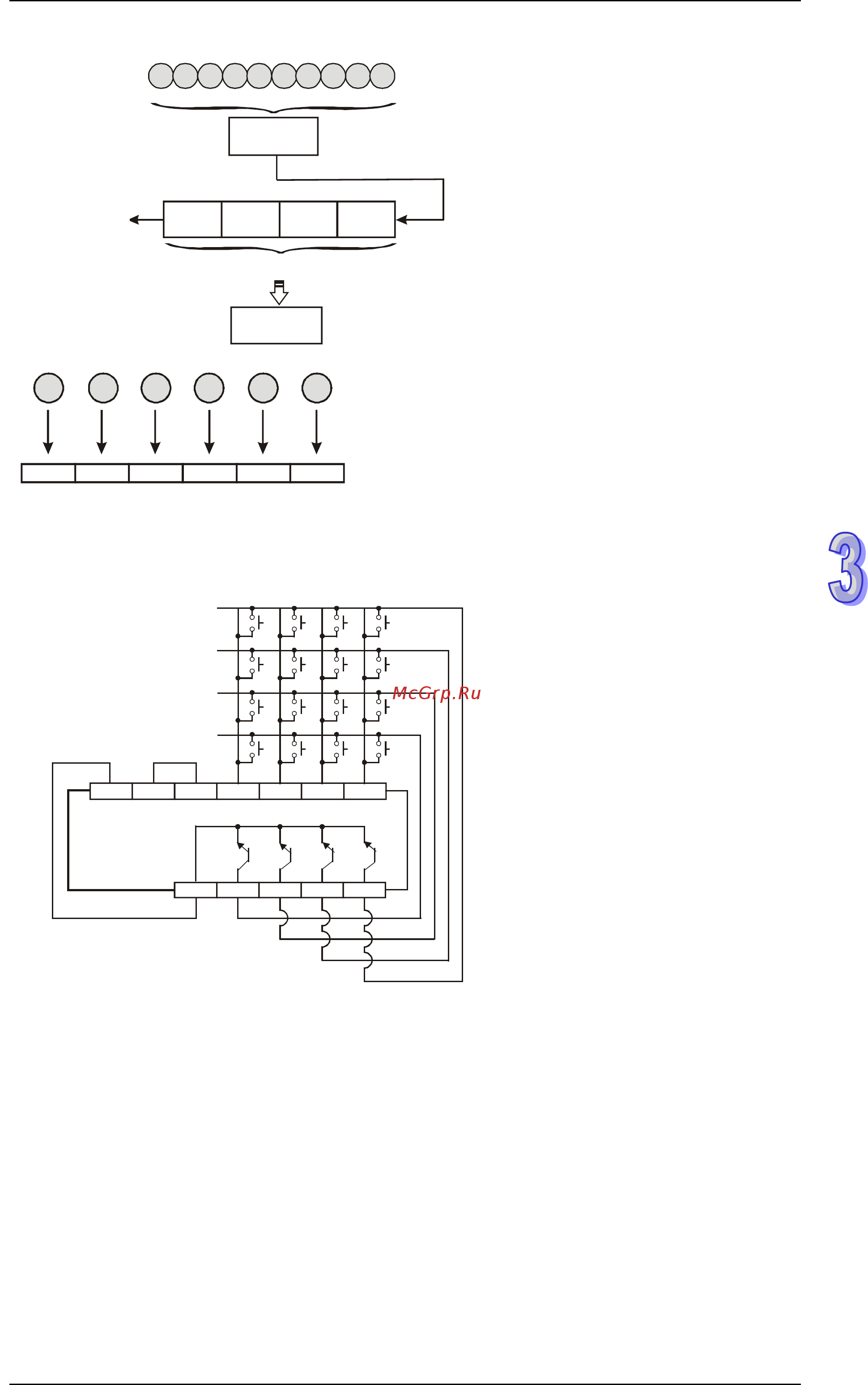

6. Внешнее соединение:
Y23Y22Y21Y20C
X23X22X21X20S/S
C D E F
8 9 A B
4 5 6 7
0 1 2 3
PLC(Transistor output)
+24V24G
Заметки:
1. При выполнении команды HKY необходимо 8 циклов сканирования (скан матрицы),
обязательных для успешного чтения входных значений. Слишком длинные или слишком
короткие циклы могут привести к некорректному чтению данных с клавиатуры. В этом
случае возможны следующие решения:
- Если цикл слишком короткий, то входы/выходы могут не успеть отреагировать и в
результате будет неправильный ввод. Для решения этой проблемы необходимо
скорректировать время сканирования.
- Если цикл слишком длинный, реакция на нажатие клавиш может быть медленной. В
этом случае необходимо работать с подпрограммой временного прерывания для
коррекции времени работы команды.
2. Функции флага M1167:
- Когда M1167 включен, команда HKY позволяет вводить шестнадцатеричные значения,
состоящие из 0-F.
- Когда M1167 выключен, A~F используются в качестве функциональных клавиш.
ПЛК (транзисторные выходы)
Числовые клавиши
1-цифровой BCD код
Переполнение
BCD значение
BCD значение
BIN значение
F
E
D
C
B
A
M5
M4 M3
M2
M1 M0
