Глава 1. Принципы программирования ПЛК
Перевод и адаптация: компания СТОИК, (495) 661-24-41, www.stoikltd.ru
17
состояние выхода Y1. Следовательно, если X1 и X2 = ON, в
верхней схеме Y1 = 0, в нижней Y1 = 1.
X2
Y1
X1
SET
Y1
RST
Start first

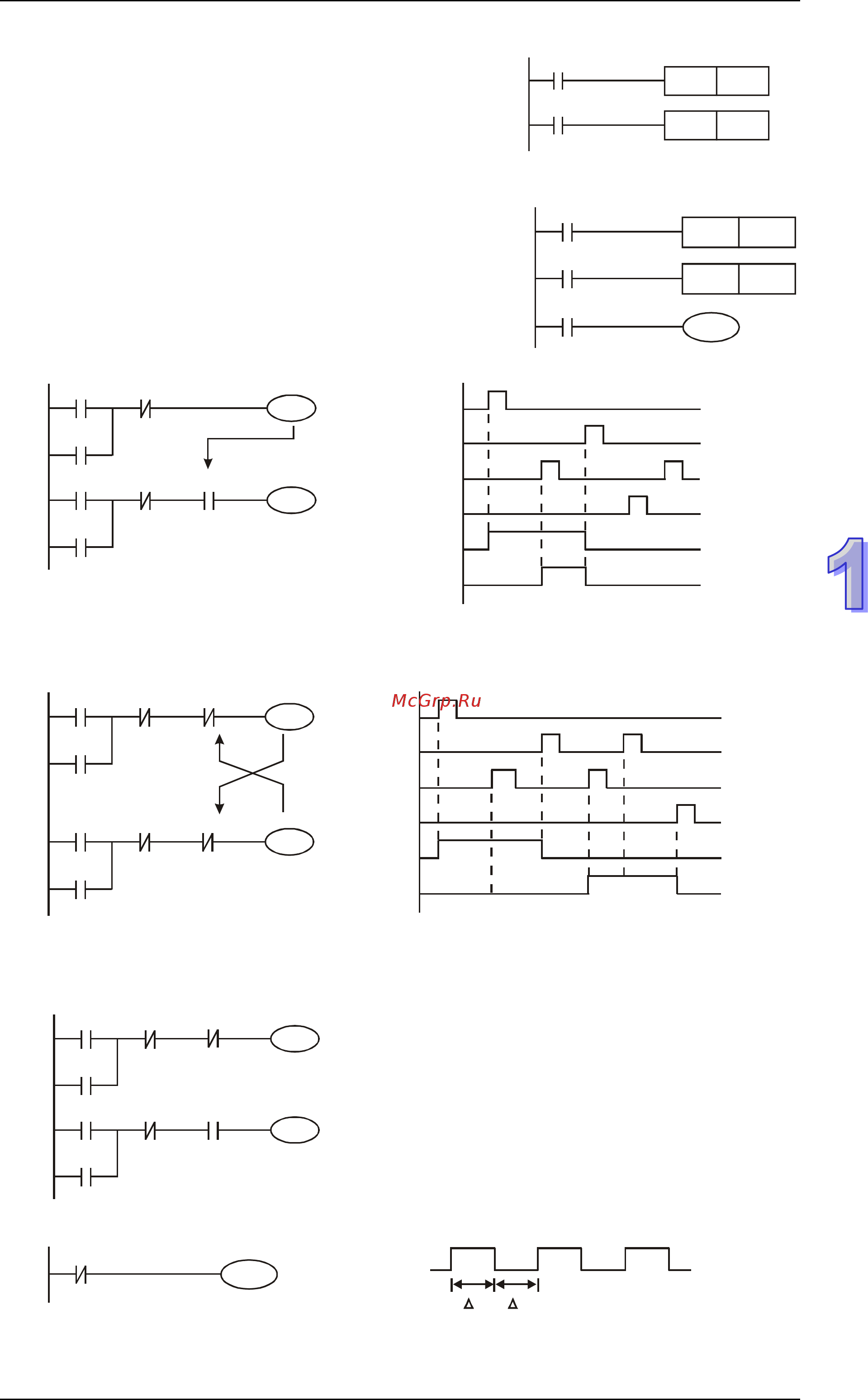

Пример 4 – Энергонезависимая самоблокировка выхода
Вспомогательное реле M512 – реле с блокировкой
(энергонезависимое). Когда X1 = ON, Y1 сохранит свое
состояние до отключения питания и возобновит его после
включения.
X2
M512
X1
SET
RST M512
Y1
M512
Пример 5 – Условное управление
X3
Y1
X1
Y1
X4
Y2
X2
Y2
Y1
X1
X3
X2
X4
Y1
Y2
Н/О контакт Y1 подключен к цепи выхода Y2, Y1 является непременным условием включения
Y2, т.е., чтобы Y2 = ON, Y1 = ON
Пример 6- Управление с взаимоблокировкой
X3
Y1
X1
Y1
X4
Y2
X2
Y2
Y1
Y2
X1
X3
X2
X4
Y1
Y2
Н/З контакт Y1 соединен с цепью выхода Y2 и Н/З контакт Y2 соединен с цепью выхода Y1.
Если Y1 = ON, Y2 = OFF и наоборот. Это предотвращает одновременное включение обоих
выходов. При X1 и X2 = ON включится только Y1.
Пример 7 – Последовательное управление
X3
Y1
X1
Y1
X4
Y2
X2
Y2
Y1
Y2
Соединим Н/О контакт Y2 с цепью выхода Y1 и
контакт Y1 с цепью выхода Y2. Включение Y1
является условием включения выхода Y2.
Кроме того, Y1 будет отключен при включении
Y2, что формирует последовательную схему
управления.
Пример 8 – Колебательный контур
Колебательный контур с циклом ΔT+ΔT
Y1
Y1
Y1
T T
При первом сканировании, Y1 включается. При втором, Y1 выключится по причине обратного
состояния контакта Y1. Состояние выхода Y1, меняющееся в каждом цикле сканирования,
формирует колебательный контур с периодом ΔT(ON)+ΔT(OFF)
