Глава 3. Прикладные команды
Перевод и адаптация: компания СТОИК, (495) 661-24-41, www.stoikltd.ru
241

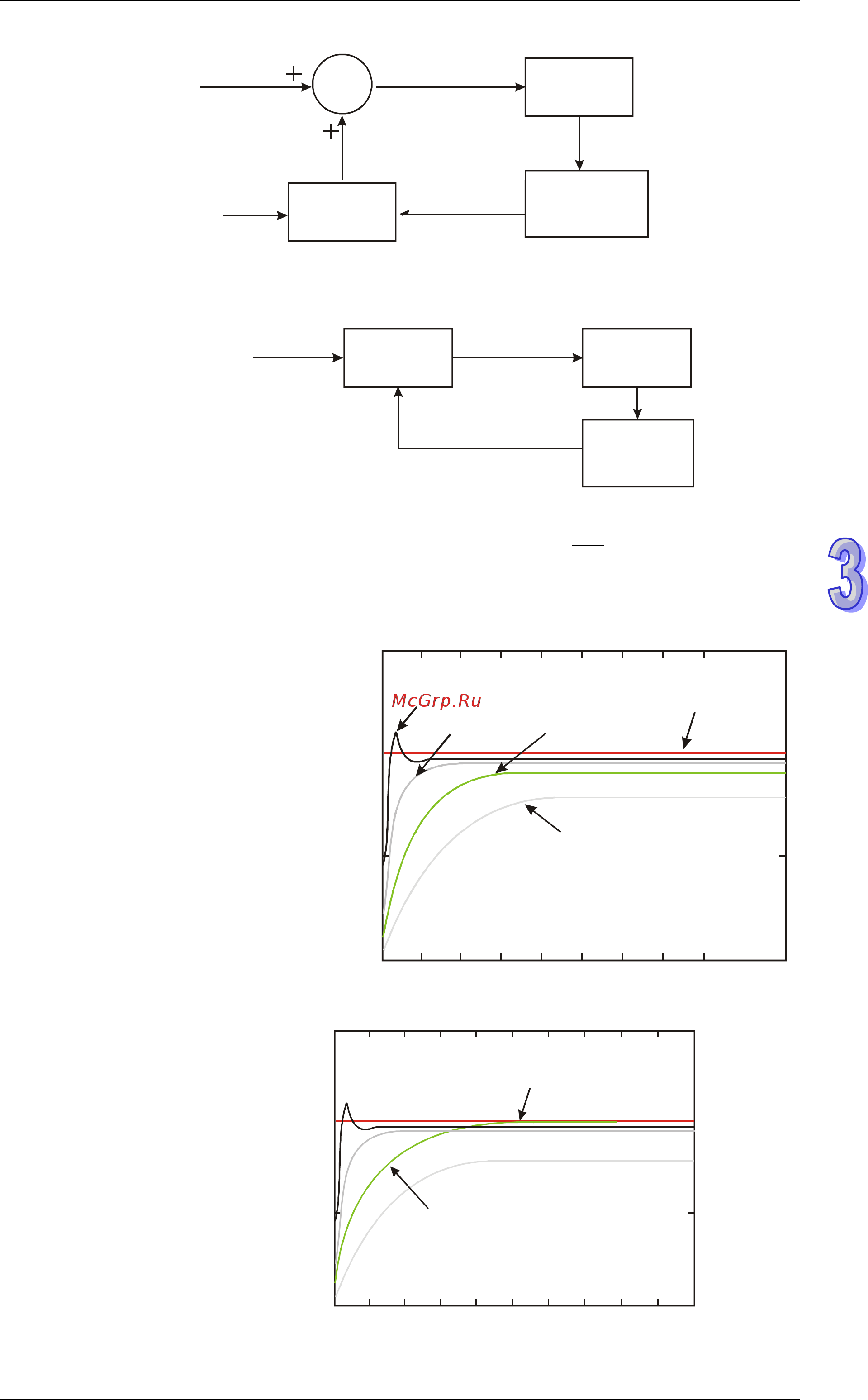

Пример 2: Блок-схема при управлении скоростью привода переменного тока (S
3
+4 = 0)
PID
S+MV
Speed instruction (S)
Acceleration/deceleration
instruction (SV)
Acceleration/deceleration
output (MV)
Actual acceleration/
deceleration speed
(PV = S - P)
AC motor
drive
Speed
detection
device (P)
Пример 3: Блок схема при управлении регулирования температуры (S
3
+4 = 1)
PID
Temperature instruction (SV)
Heating (MV)
Actual temperature
(PV)
Heater
Temperature
detection
device
Пример 4: Последовательность настройки параметров ПИД-регулятора
Рассмотрим систему регулирования, описанную уравнением
( )
as
b
sG
+
=
(для большинства
моделей электроприводов переменного тока), SV = 1, и время дискретизации (T
S
) = 10 мс.
Настройка параметров:
Шаг 1:
Установим K
I
и K
D
равными 0, а K
P
равным 5, 10, 20, 40. Запишем при
этом состояния SV и PV, см.график:
Шаг 2:
Когда K
P
= 40, малое время отклика и,
соответственно, перерегулирование.
Когда K
P
= 20, также быстрый отклик,
но без перерегулирования. Однако
кратковременные импульсы MV будут
приводить к частым старт/стоповым
режимам и пусковым нагрузкам.
Когда K
P
= 10, система имеет
достаточно быстрый и плавный отклик.
Выбираем этот режим.
Когда K
P
= 5, очень медленный отклик.
Шаг 3:
Выбрав K
P
= 10, настроим K
I
–
градация 1, 2, 4, 8. K
I
не должен
быть больше K
P
. Затем настроим
K
D
в градации 0.01, 0.05, 0.1, 0.2.
K
D
должен быть не больше 10%
от K
P
. Получим значения PV и SV
(см. ниже):
1.5
1
0.5
0
0 0.1 0.2 0.3 0.4 0.5 0.6
0.7 0.8 0.9 1
PV=SV
K =10,K =8,K =0.2
P I D
Time (sec)
1.5
1
0.5
0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1
K =40
P
K =20
P
K =10
P
SV=1
K =5
P
Заданная скорость
Команда
ускорения/замедления
(
SV)
Выходное
ускорение/замедление
(М
V)
Фактическое
ускорение/
замедление (М
V)
ПИД
Эл.привод
Датчик
скорости (Р)
Заданная температура
ПИД
Нагрев
ТЭН
Датчик
температуры
Фактическая температура
Время (сек)
Время (сек)
