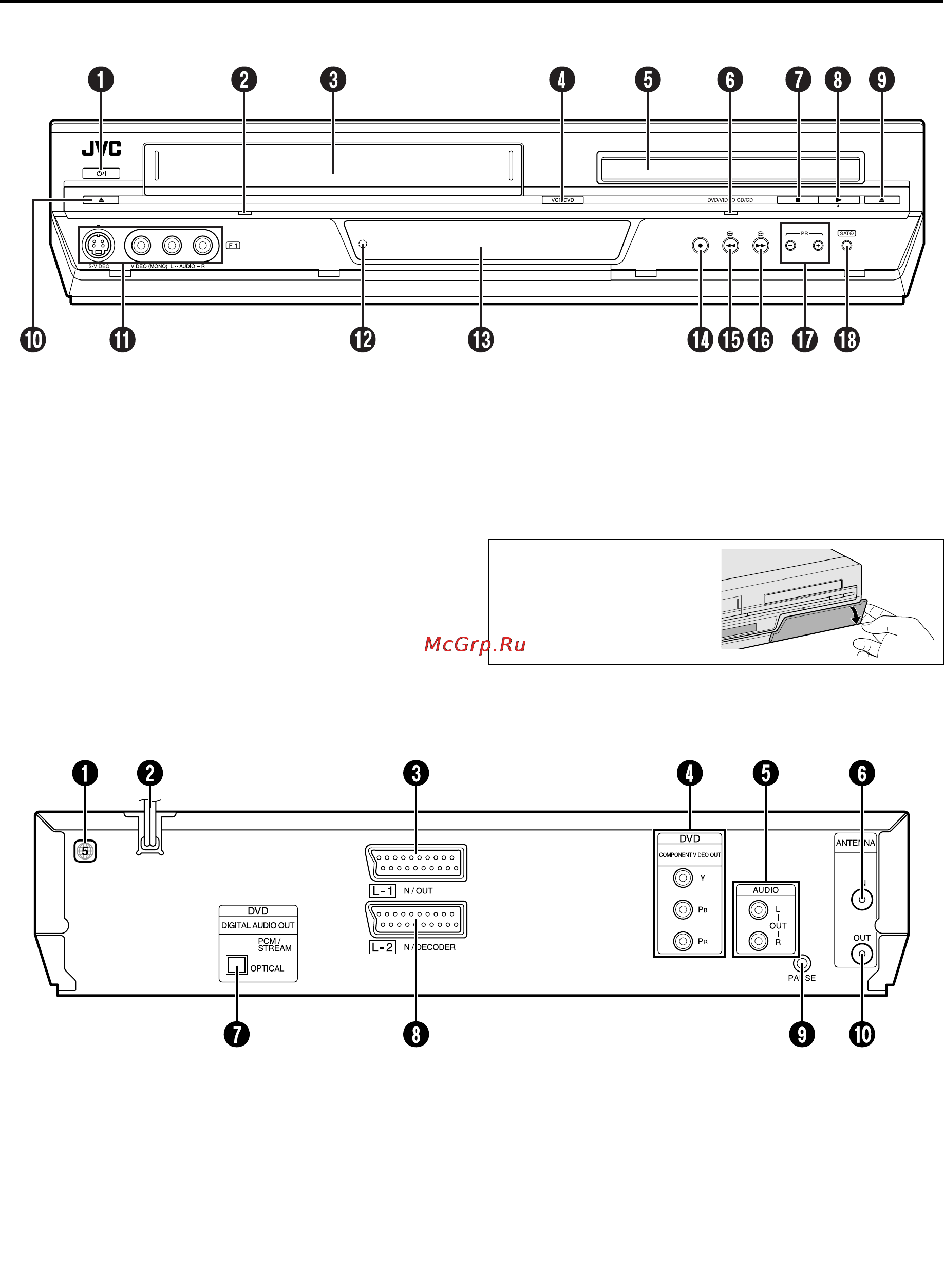

УКАЗАТЕЛЬ
ВИД СПЕРЕДИ
A
Кнопка STANDBY/ON (ожидание/вкл.) (
1
)
стр. 10
B
Индикатор видеомагнитофона (VCR)
стр. 18, 21
C
Отверстие загрузки кассеты
D
Кнопка VCR/DVD
стр. 18, 21, 30
E
Лоток для дисков
F
Индикатор DVD
стр. 30
G
Кнопка остановки (
8
)
стр. 18, 21, 30
H
Кнопка воспроизведения (
4
)
стр. 18, 30
I
Кнопка открытия/закрытия лотка для дисков
DVD (
x
)
стр. 30
J
Кнопка извлечения кассеты (
x
)
стр. 18, 21
K
Входные разъемы S-video/Video/Audio
(S-VIDEO/VIDEO/AUDIO)
стр. 54
L
Окошко приемника ИК-луча
M
Передняя дисплейная панель
стр. 7
N
Кнопка записи (
7
)
стр. 21
O
Кнопка перемотки в обратном направлении
(
3
)
стр. 18, 19, 32
P
Кнопка перемотки в прямом направлении (
5
)
стр. 18, 19, 32
Q
Кнопка программы (PR +/–)
стр. 21
R
Кнопка автоматического программирования
спутниковой программы (SAT
#
)
стр. 28
ВИД СЗАДИ
A
Этикетка регионального номера
стр. 4
B
Сетевой шнур
стр. 9
C
Входной/выходной разъем L-1 (L-1 IN/OUT)
стр. 9, 55, 62
D
Выходные разъемы компонентного видео сигнала
(COMPONENT VIDEO OUT)
стр. 9 (Разъемы
передают выходные сигналы только тогда, когда
режим сканирования (
стр. 15) установлен в
положение “PROGRESSIVE” на деке DVD.)
ПРИМЕЧАНИЕ:
Аппарат не выводит сигналы одновременно с выходных
разъемов компонентного видео и входных/выходных
разъемов L-1. Изображение, которое Вы можете
видеть, является изображением, которое выбрано с
помощью кнопки
VCR/DVD
на аппарате или на ПДУ.
E
Выходной разъем аудио сигнала (AUDIO OUT (L/R))
F
Входной разъем антенны (ANTENNA IN)
стр. 9
G
Выходной разъем цифрового аудио сигнала
(DIGITAL AUDIO OUT)
стр. 59, 63
H
Входной разъем/разъем декодера L-2
(L-2 IN/DECODER)
стр. 55, 62
* “ДEКOДEP” не функционирует в некоторых регионах.
(
стр. 57)
I
Разъем дистанционной паузы (PAUSE)
стр. 54
J
Выходной разъем антенны (ANTENNA OUT)
стр. 9
Чтобы получить доступ к
разъемам или кнопкам,
закрытым крышкой,
потяните и откройте
крышку.
