УСТАНОВКА ВАШЕГО НОВОГО АППАРАТА
Основные подключения
Существенным является правильное подключение
Вашего аппарата.
A
Проверьте содержимое.
Убедитесь в том, что в упаковочной коробке содержатся
все принадлежности, перечисленные в разделе
“ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ” на стр. 81.
B
Расположите аппарат.
Разместите аппарат на неподвижной,
горизонтальной поверхности.
C
Подключите аппарат к ТВ.
Используемый метод подключения аппарата
зависит от типа имеющегося ТВ.
РЧ подключение
8
Для подключения к ТВ, у которого нет аудио/
видео входных разъемов —
A
Отключите телевизионный антенный кабель от ТВ.
B
Подключите телевизионный антенный кабель к
разъему ANTENNA IN на задней панели аппарата.
C
Подключите входящий в комплект РЧ кабель
между разъемом ANTENNA OUT на задней
панели аппарата и разъемом антенны ТВ.
Аудио/видео подключение
8
Для подключения к ТВ, у которого есть
входные разъемы аудио/видео —
A
Подключите антенну, аппарат и ТВ, как указано
в разделе “РЧ подключение”.
B
Подключите дополнительный 21-штырковый
кабель SCART между разъемом L-1 IN/OUT на
задней панели аппарата и 21-штырковым
разъемом SCART телевизора.
C
Установите режим выхода для разъема L-1 IN/
OUT в зависимости от типа Вашего ТВ. (
墌
левая
колонка)
Подключение компонентного видео
(только дека DVD)
8
Для подключения к ТВ, у которого есть
входные разъемы компонентного видео —
A
Подключите антенну, аппарат и ТВ, как указано
в разделе “Аудио/видео подключение”.
B
Подсоедините разъемы аппарата COMPONENT
VIDEO OUT к входным разъемам компонентного
видео ТВ.
●
Вы можете получить высококачественные изображения
компонентного видео.
●
Для подключения компонентного видео после
выполнения действий раздела (
墌
стр. 15) установите
режим сканирования в построчный режим
“Автоматическая установка” (
墌
стр. 10).
D
Подключите аппарат к сети.
Вставьте конец сетевого шнура в штепсельную розетку.
Выполните аудио/видео подключение, если Ваш ТВ
имеет 21-штырковый входной разъем аудио/видео
(SCART) с целью уменьшения возможных помех. С
помощью аудио/видео подключения Вы можете
прослушивать воспроизведение видеокассет в стерео
режиме при использовании стерео ТВ.
Кроме того, если Вы подсоедините аппарат к разъемам
телевизора RGB, установите режим выхода для разъема
L-1 IN/OUT так, что выходным сигналом аппарата будет
сигнал RGB.
Когда выбрана дека DVD, нажмите и удерживайте
кнопку
8
до тех пор, пока на передней дисплейной
панели не появится нужный режим.
●
Режим сигнала может быть изменен, когда в лотке
для дисков нет диска.
YC
: Выберите, если Ваш ТВ совместим с сигналом
Y/C. Выходным сигналом аппарата будет сигнал
Y/C. Установите также пункт “L-1 ВЫХ” в
положение “S-ВИДЕО”. (
墌
стр. 56)
RGB
:Выберите, если Ваш ТВ совместим с сигналом
RGB. Выходным сигналом аппарата будет
сигнал RGB.
ПРИМЕЧАНИЯ:
●
Чтобы изменить режим сигнала, убедитесь в том, что
аппарат включен и на передней дисплейной панели не
высвечивается индикатор “ ”.
●
Установите Ваш ТВ в режим VIDEO (или AV), Y/C, или
RGB в соответствии с типом разъема SCART Вашего ТВ.
●
Для переключения режима ТВ обращайтесь к
инструкции по эксплуатации Вашего телевизора.
●
Режим сигнала будет переустановлен на режим RGB,
если произойдет сбой питания из-за отсоединения
сетевого шнура или отключения электроэнергии.

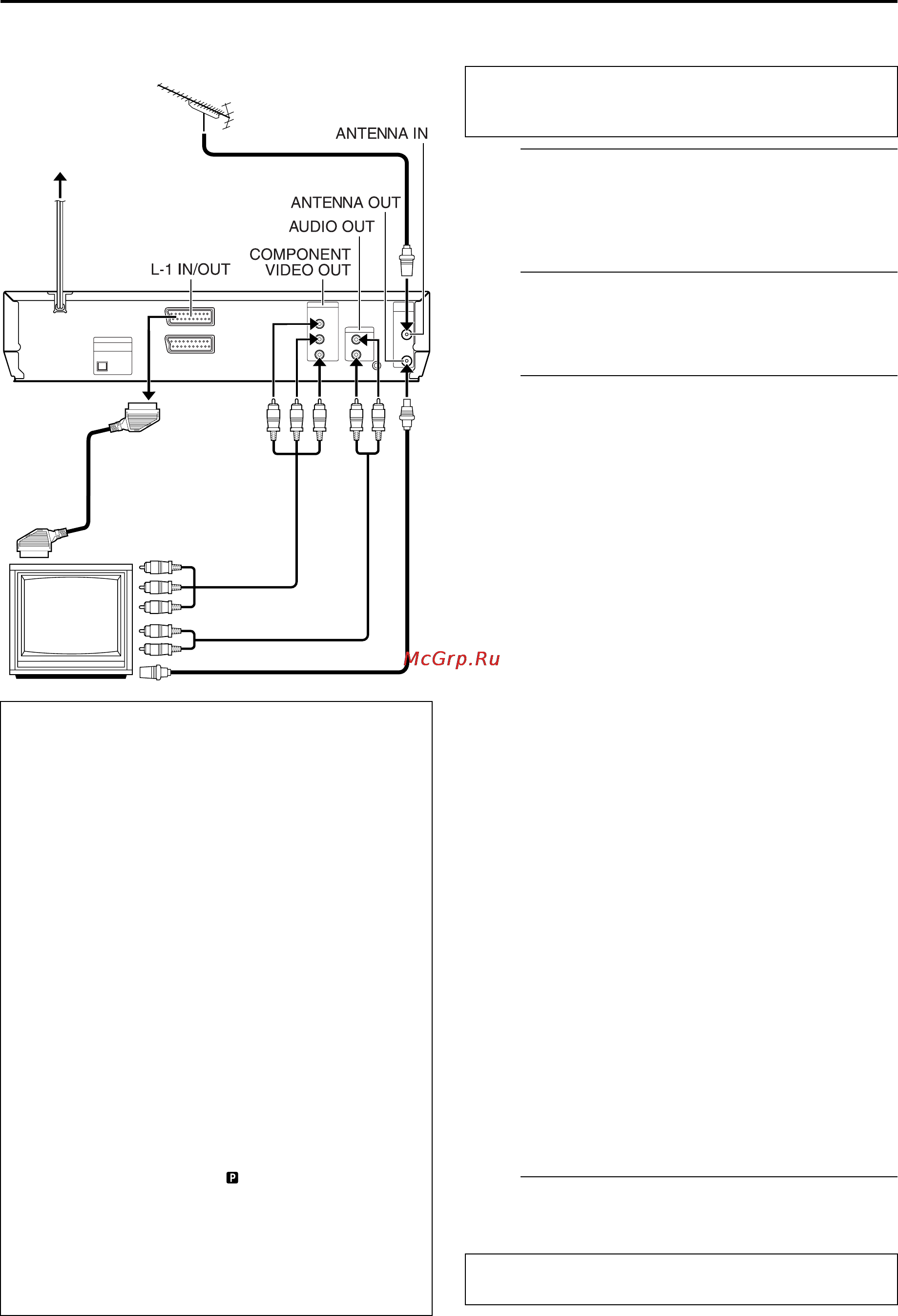

Телевизионный антенный
кабель
РЧ кабель (входит в комплект)
21-штырковый кабель
SCART
(не входит в комплект)
Сетевой шнур
Штепсельная розетка
Задняя панель
аппарата
Кабель компонентного
видео
(не входит в комплект)
Аудио кабель
(не входит в комплект)
ТВ
ЗАВЕРШЕНИЕ ЭТИХ ПУНКТОВ НЕОБХОДИМО
ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБОЙ ОПЕРАЦИИ С
АППАРАТОМ.
После завершения подключений выполните действия
раздела “Автоматическая установка” на стр. 10.
