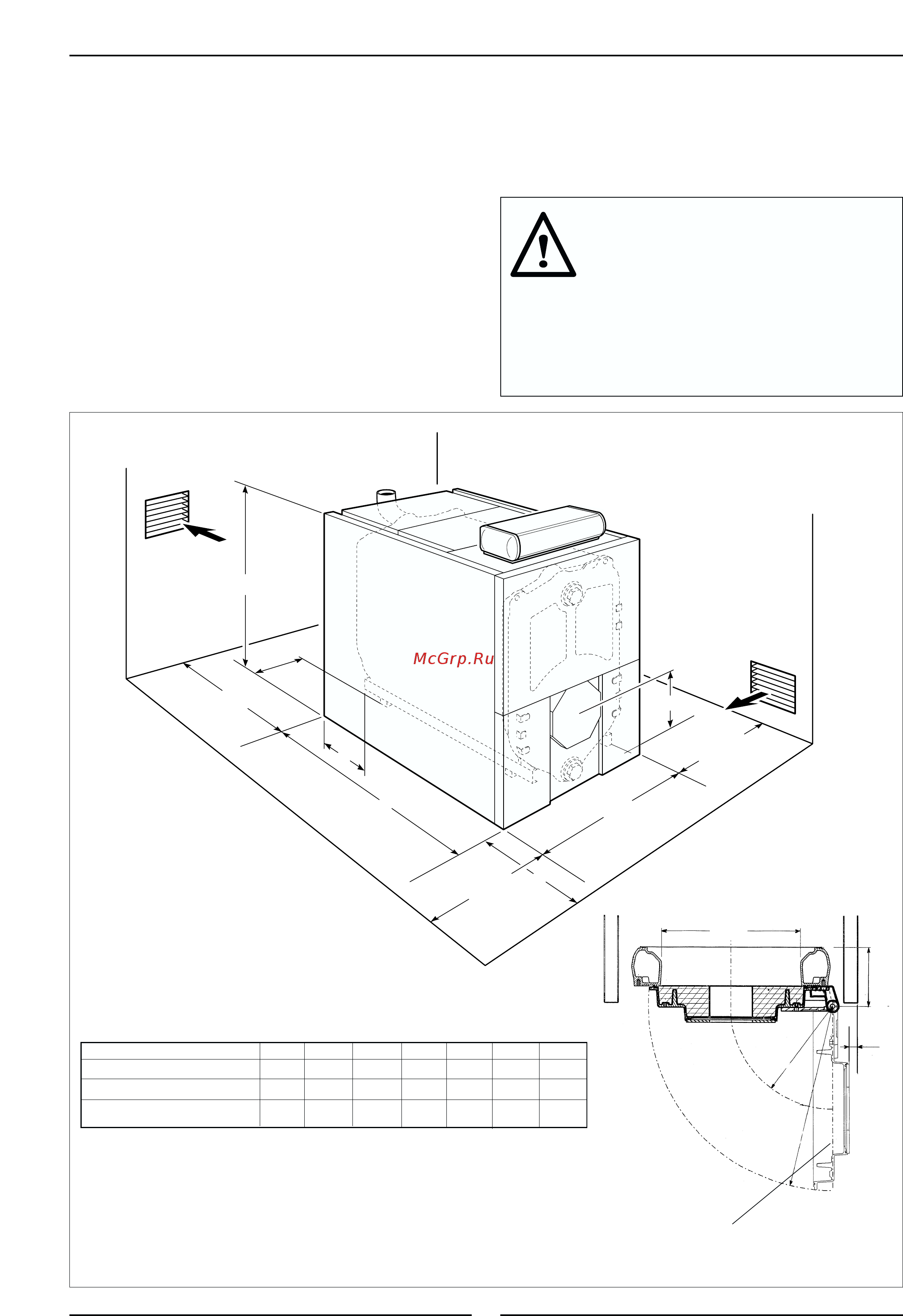

2 УСТАНОВКА КОТЛА Внимание для того чтобы избежать проблем об условленных слишком низкими температурами воз духа для горения опасность замерзания воды в трубах и т п воздух для горения необходимо предварительно подогревать 2 1 Размещение Минимальные размеры указанные на приведенном ниже чертеже должны соблюдаться для обеспечения достаточного пространства для доступа к котлу Обращаем ваше внимание на то что существует опасность коррозии при установке котлов в помещениях или вблизи помещений атмосфера которых содержит соединения хлора или фтора Например парикмахерские салоны промышленные помещения раствори тели холодильные установки красите ли и т д ПРИМЕЧАНИЕ следует обеспечить достаточную вентиляцию для поступления в котельную воздуха необходимого для горения Площадь поперечного сечения и планировка системы вентиляции должны соответствовать действующим стандартам Кол во элементов 8 9 10 11 12 13 14 Размер А мм 1505 1665 1825 1985 2145 2305 2465 Размер В мм 130 40 120 40 120 40 120 Размер С м 1 5 2 2 2 2 5 2 5 2 5 6
