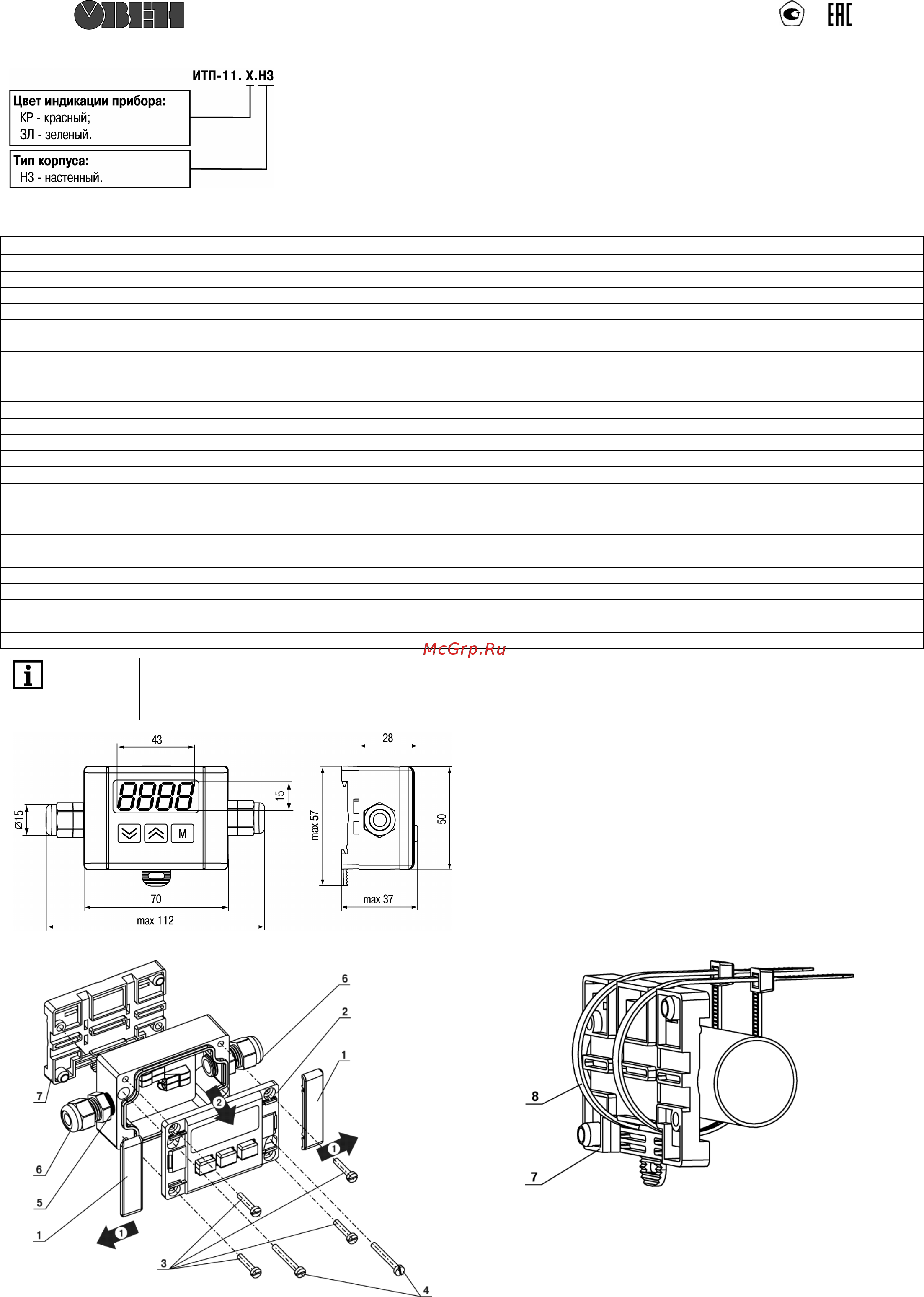

Руководство по эксплуатации ИТП-11.Н3
Модификации прибора
Назначение
Прибор предназначен для измерения и индикации физической величины, преобразованной в
унифицированный сигнал постоянного тока от 4 до 20 мА.
Прибор позволяет осуществлять следующие функции:
- измерять унифицированный двухпроводный токовый сигнал от 4 до 20 мА;
- масштабировать измеренный сигнал в соответствии с заданными пользователем
параметрами (нижняя и верхняя границы диапазона отображения измеряемой величины,
количество десятичных знаков) и индицировать его на дисплее;
- вычислять квадратный корень из измеренного значения входного сигнала;
- индицировать аварийную ситуацию в случае выхода измеренных значений за пределы от 4
до 20 мА.
Технические характеристики
Наименование
Значение
Питание
двухпроводная токовая петля от 4 до 20 мА
Падение напряжения, В, не более
10*
Входной сигнал, мА
от 4 до 20
Диапазон преобразования и индикации входного сигнала, мА
от 3,8 до 22,5
Пределы основной приведенной погрешности измерения, %
(N – единица последнего разряда, выраженная в % от диапазона измерений)
±(0,2+N)
Время установления рабочего режима (после подачи питания), мин, не более
1
Время опроса входа (после установления рабочего режима, при отключенном
демпфировании), сек, не более
1
Диаметр кабельного ввода, мм, не более
3 … 6
Рабочая температура эксплуатации, °С
от минус 40 до +80
Степень защиты корпуса
IP65
Габаритные размеры прибора (без кронштейна и гермовводов), мм
70×50×28
Масса прибора, кг, не более
0,15
Крепление
− на стену
− на DIN-рейку
− на трубу
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0
III
Устойчивость к механическим воздействиям по ГОСТ Р 52931
N2
Устойчивость к климатическим воздействиям по ГОСТ Р 52931
B4
Устойчивость к электромагнитным воздействиям по ГОСТ Р МЭК 61326-1-2014
класс А с критерием качества функционирования А
Уровень излучения радиопомех (помехоэмиссии) по ГОСТ Р 51318.11-2006
класс А, группа 1
Сертификат Средства измерения
RU.C.34.004.A №49151 выдан 17.12.2012
Декларация о соответствии
ТС N RU Д-RU.AB72.B.03603 выдана 20.10.2015
ПРИМЕЧАНИЕ
* Напряжение питания прибора составляет 10 В. При выборе номинала источника питания следует учитывать, что в
двухпроводных (последовательных) измерительных контурах, номиналы напряжения питания устройств суммируются.
Т.е. помимо напряжения для питания ИТП-11, требуется питание для источника тока (датчика) и других устройств
данной цепи.
Рисунок 1 – Габаритные размеры
Порядок разбора и подключения
1. При необходимости смонтировать кронштейн (7) на DIN-рейку
или трубу хомутами (8) шириной 6 мм (рисунок 3);
2. Снять декоративные крышки (1) по стрелкам 1 (рисунок 2);
3. Снять переднюю панель корпуса (2) по стрелке 2, отвинтив
четыре винта М3х16 (3) (рисунок 1);
4. Установите гермовводы через уплотнительное кольцо (5) из
комплекта поставки, не затягивая гайки (6). Если подключение
производится только с одной стороны, один из гермовводов
заменить заглушкой из комплекта поставки;
5. Выполнить внешние подключение по схемам рисунков 4 - 6,
затянуть гайки гермовводов;
Рисунок 2
Рисунок 3
7. Закрепить прибор на кронштейне (7) с помощью двух винтов М3 х
14 (4), либо прикрепить прибор саморезами Ø2.9x19 к стене
через отверстия для винтов (4);
8. Одеть крышки (1) до щелчка.
