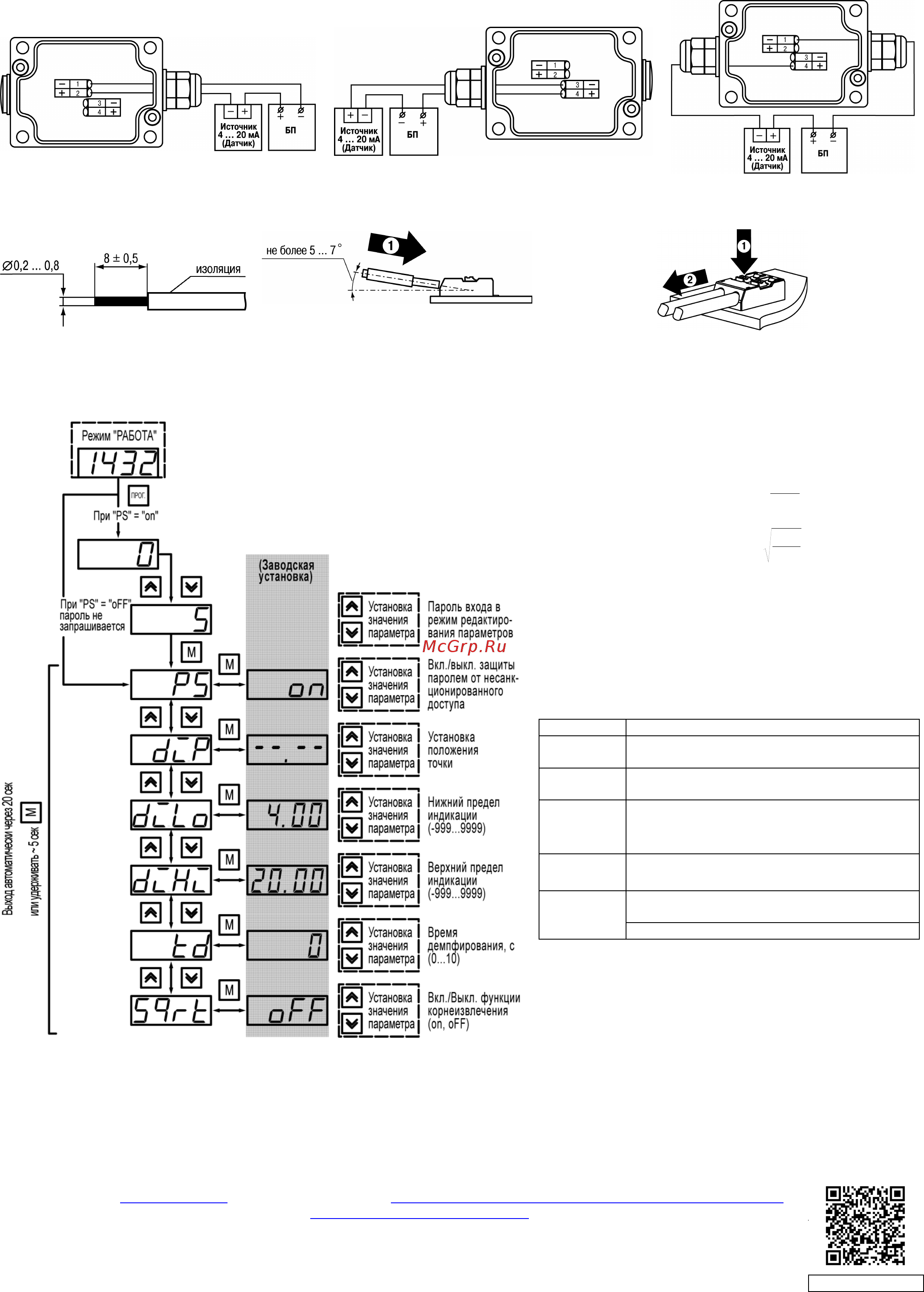

Схемы подключения
Рисунок 4 – Подключение справа
Рисунок 5 – Подключение слева
Рисунок 6 – Сквозное подключение
(на выбор – к клеммам 1, 4 или 2, 3)
Работа с клеммами
Рисунок 7 – Подготовка провода
Многожильный провод облудить или
использовать наконечник.
Рисунок 8 – Закрепление провода в
клемме
Убедиться, что провод не поврежден и не
изогнут. Не прилагая чрезмерных усилий,
вставьте заранее подготовленный провод
(рисунок 7) в клемму до упора по стрелке 1.
Рисунок 9 – Извлечение провода из клеммы
Надавить на рычаг по стрелке 1 и вытащить провод по
стрелке 2. Не отпускайте рычаг до полного извлечения
провода.
Программирование
Работа
Рисунок 10 – Меню прибора
Функция преобразования
- линейная
-
корнеизвлекающая
,
(
)
Lo
diHidi
I
Lo
diT
..
16
4
. −⋅
−
+
=
,
где
T – ожидаемые показания на
цифровом индикаторе при текущем
значении входного тока
I, мА;
di.Lo – заданный пользователем
нижний предел индикации;
di.Hi – заданный пользователем
верхний предел индикации.
Сообщения об ошибках
Индикация
Возможная причина
Lo
На входе прибора токовый сигнал менее 3,8
мА
Hi
На входе прибора токовый сигнал более
22,5 мА
«I- - - -»
Означает невозможность двигаться далее
вниз по меню
«- - - -I»
Означает невозможность двигаться далее
вниз по меню
Индикация
отсутствует
Отсутствует входной сигнал
Неправильная полярность входного сигнала
В случае нехватки разрядности индикатора, прибор
индицирует отмасштабированные значения с потерей
первого символа. Например, при
di.Lo
равном -999 и
di.Hi
равном 9999 при входном токе 20,80 мА прибор
индицирует 0548 вместо 10548.
Обслуживание прибора заключается в техническом осмотре, который проводится обслуживающим персоналом не реже одного
раза в шесть месяцев и включает в себя выполнение следующих операций:
− очистку корпуса и прибора от пыли, грязи и посторонних предметов;
− проверку качества крепления прибора, качества винтового соединения;
− проверку качества подключения внешних связей.
Обнаруженные при осмотре недостатки следует немедленно устранить.
