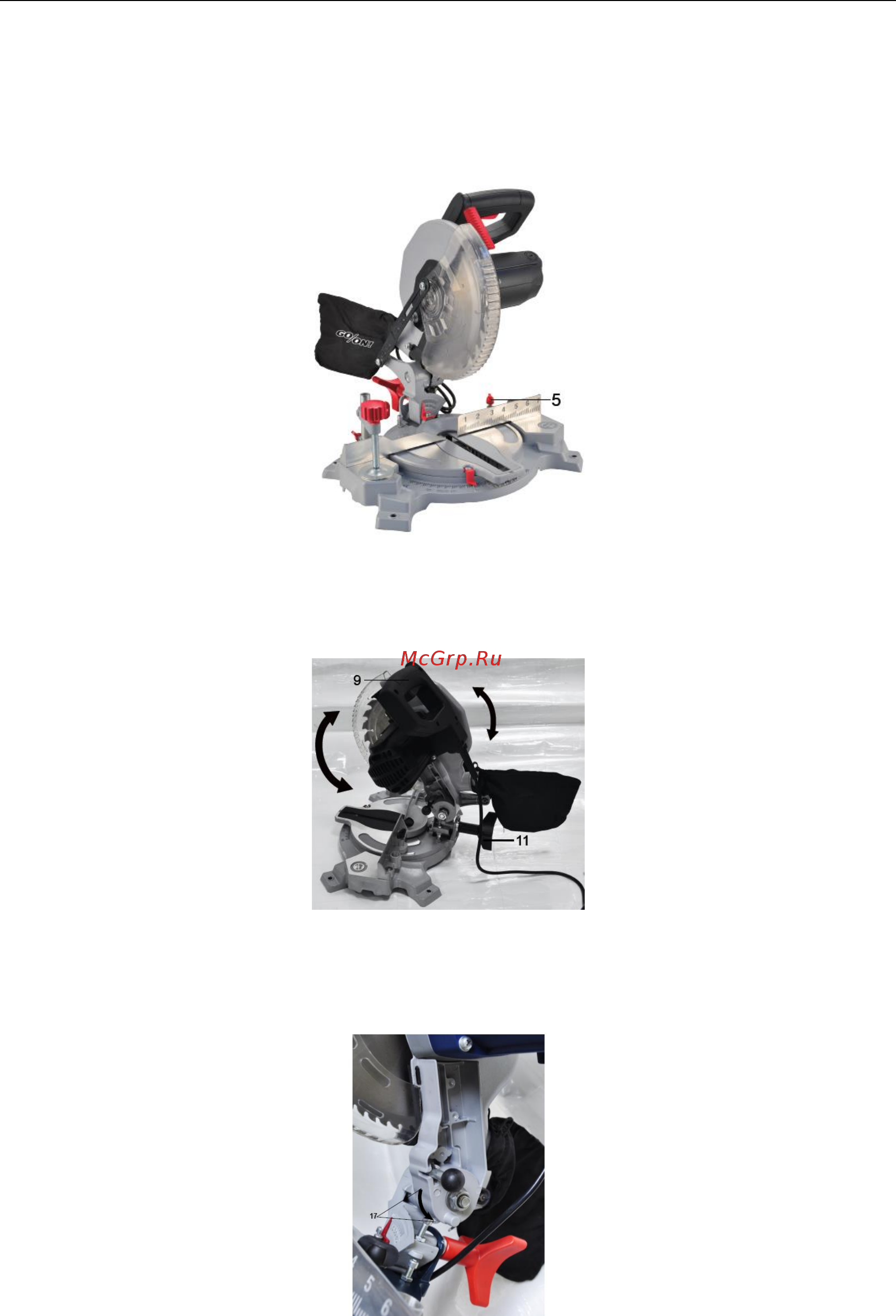

1. Регулировка угла резки

Ослабьте зажимной винт поворотного стола (5).

Чтобы установить угол резки, поверните стол в нужное положение при помощи рукоятки

(9).

Угол резки может быть установлен в пределах от -45° до +45°.

Затяните зажимной винт (5), чтобы зафиксировать стол.

2. Регулировка угла наклона

Открутите крепежный винт регулировки угла наклона (11).

Наклоните устройство под нужным углом при помощи рукоятки (9).

Затяните крепежный винт (11), чтобы зафиксировать угол.

Угол наклона может быть установлен в пределах от 0 ° до 45°.

3. Регулировка ограничителя глубины

Для регулировки глубины распила можно использовать винт ограничителя глубины (17).

Затягивайте и ослабляйте винт для регулировки глубины распила.

4. Выполнение обычных распилов

1) Подсоедините вилку к источнику питания.

2) Нажмите рычаг блокировки (2) и прижмите рукоятку (9) вниз.

Для разрезания необходимо постоянно удерживать переключатель питания (1)

нажатым.
