GO/ON! JS-2102A1 [10/12] Инструкция по эксплуатации
![GO/ON! JS-2102A1 [10/12] Инструкция по эксплуатации](/views2/1482119/page10/bga.png)
10
Установка, замена и изменение положения пильного диска
ОПАСНО!
Риск получения травмы!
Перед выполнением каких-либо процедур с
устройством всегда извлекайте вилку из розетки
электросети (отключайте устройство от источника
питания).

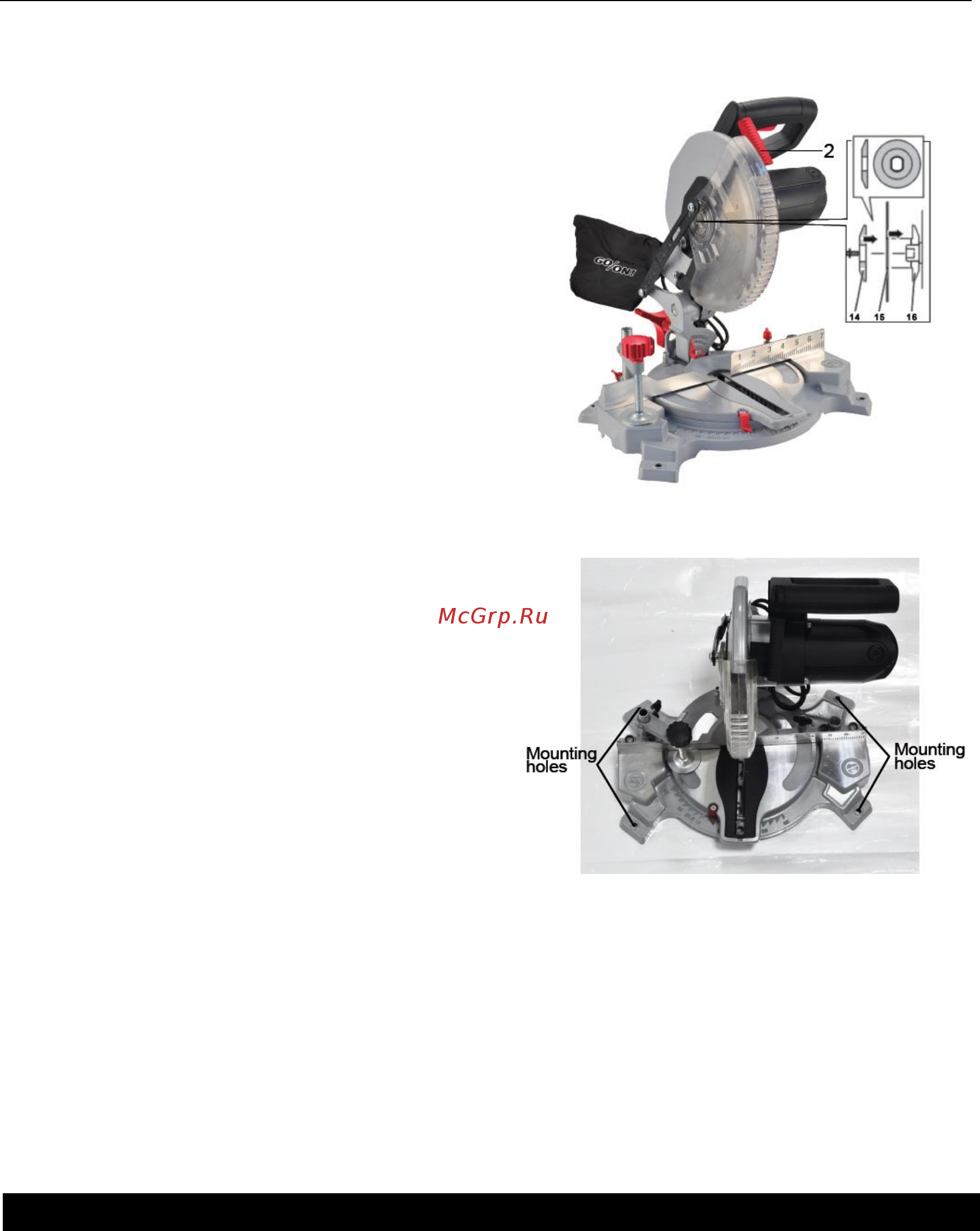

При установке и замене пильного диска (15)
всегда надевайте защитные перчатки.
Нажмите рычаг блокировки (2) и откиньте щиток
пильного диска (3), чтобы получить доступ к валу
двигателя.
Установите опорный диск (16) на вал двигателя.
Обратите внимание на форму и положение
опорного диска (16).
Установите пильный диск (15) на опорный диск
(16). Убедитесь, что пильный диск (15)
расположен правильно. Убедитесь, что направление стрелки на пильном диске (15)
совпадает с направлением стрелки на корпусе устройства.
Установите фланец (14) на вал двигателя.
Вращайте пильный диск (15), пока он
надежно не установится. Прикасайтесь к
пильному диску только в защитных
перчатках.
Закрепите пильный диск (15) при помощи
шестигранного винта.
Установите подвижный щиток пильного диска
(3) в исходное положение.
ПРЕДУПРЕЖДЕНИЕ. Выполняйте данные
шаги надлежащим образом.
Установка на верстак
В основании пилы имеются отверстия в каждом углу для крепления на верстаке (правый
рисунок).
1. Установите пилу на ровный горизонтальный верстак или рабочий стол и
зафиксируйте ее на верстаке при помощи 4 болтов (не входят в комплект).
2. При необходимости можно установить пилу на листе фанеры толщиной не менее
13 мм, который затем можно прижать к опоре или перенести на другие рабочие
площадки и закрепить снова.
ВНИМАНИЕ! Убедитесь, что монтажная поверхность не искривлена, так как неровная
поверхность может стать причиной заклинивания диска и ухудшения качества резки.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
ПЕРЕД КАЖДЫМ ИСПОЛЬЗОВАНИЕМ ОТКЛЮЧАЙТЕ УСТРОЙСТВО ОТ
ЭЛЕКТРОСЕТИ И ПРОВЕРЯЙТЕ ЕГО.
Всегда извлекайте вилку из розетки электросети перед регулировкой, ремонтом
или обслуживанием устройства.
Всегда фиксируйте заготовку при помощи зажимных устройств или аналогичных
приспособлений. Никогда не держите заготовку руками. Обеспечивайте поддержку
длинных заготовок.
ОПАСНО!
Риск получения травмы!
Части тела и объекты, находящиеся в области регулировки, могут попасть под
вращающийся пильный диск. Выполняйте регулировку только когда устройство
выключено!
