41
ВНИМАНИЕ
Длина соединительного кабеля между прибором с выходом Т и твердотельным реле не
должна превышать 3 м.
5.6.4 Подключение нагрузки к ВУ типа С
Оптосимистор включается в цепь управления силового симистора через ограничивающий
резистор R1. Значение сопротивления резистора определяет величина тока управления
симистора.

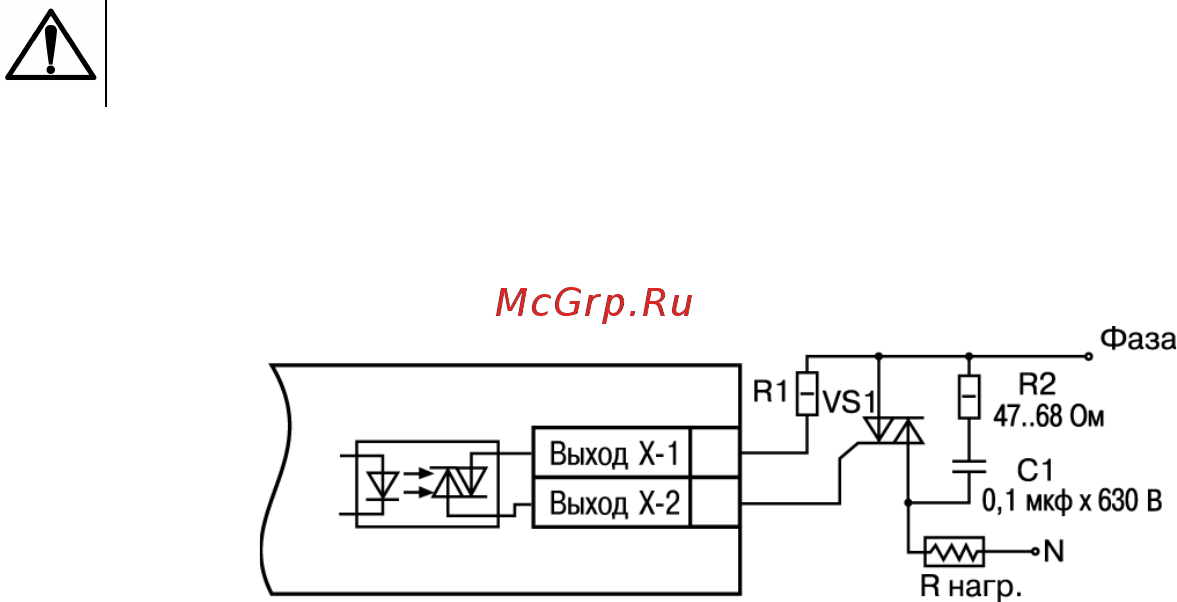

Рисунок 5.14 – Схема подключения силового симистора к ВУ типа С
Оптосимистор может также управлять парой встречно-параллельно включенных тиристоров VS1
и VS2. Для предотвращения пробоя тиристоров из-за высоковольтных скачков напряжения в сети
к их выводам рекомендуется подключать фильтрующую RC-цепочку (R2C1).
