Овен ТРМ151 — двухканальный измеритель-регулятор с гибкой конфигурацией [18/200]

Прибор ТРМ151 представляет собой двухканальный измеритель-регулятор, имеет

гибкую конфигурируемую структуру. Все элементы прибора: регуляторы, вычислители,

входные и выходные модули и т. д. являются автономными программными модулями и

находятся внутри микроконтроллера прибора.

Для функционирования прибора должна быть полностью определена его

Конфигурация, что означает необходимость задания всех необходимых параметров для

используемых модулей, при этом неиспользуемые модули не описываются. Быстрое

конфигурирование прибора ТРМ151 производится с помощью программы Быстрый старт

(EasyGo ТРМ151), причем для каждой модификации прибора реализована

индивидуальная программа Быстрый старт. Для изменения отдельных параметров

прибора или для создания конфигураций, отличающихся от стандартных, используется

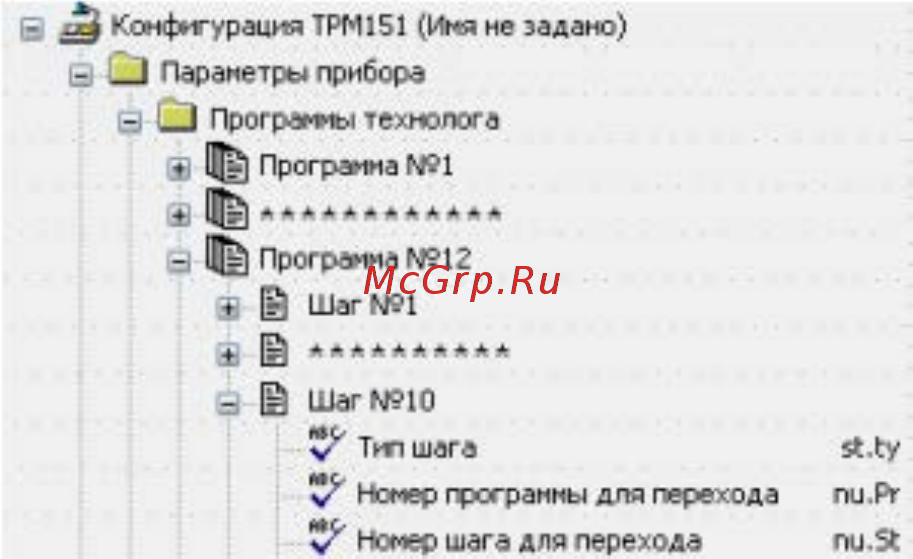

программа-Конфигуратор ТРМ151, имеющая доступ ко всем параметрам прибора.

3.2 Пошаговое регулирование. Программа технолога. Состояния СТОП и

АВАРИЯ

3.2.1 Программа технолога

Существует множество технологических процессов, в которых требуется не

поддержание постоянного значения регулируемой величины, а изменение значения

регулируемой величины по заранее определенному (задаваемому пользователем) закону.

Приборы с такими функциями называют программными задатчиками. ТРМ151 относится

именно к классу программных задатчиков. При этом закон или последовательность

изменения значений регулируемых прибором физических величин называется

Программой технолога.

Программа технолога состоит из набора конечного числа этапов – Шагов

Программы.

Пошаговое управления технологическим процессом может включать следующие, –

на примере регулирования прибором ТРМ151 температуры, – этапы:

• поддержание заданного значения (уставки) температуры;

• нагрев до заданного значения температуры или в течение заданного времени;

• охлаждение до заданного значения температуры или в течение заданного времени.

Пример Программы технолога, представленной в виде графика изменения уставок

во времени, представлен на рисунке 3.2.

Рисунок 3.2 – Пример Программы технолога для ТРМ151

На каждом Шаге задаются следующие основные параметры:

• УСТАВКА для регулируемой величины;

• тип установки (с коррекцией по графику или без нее);

• тип Шага;

• длительность Шага или условие перехода на следующий Шаг.
