Овен ТРМ151 — обработка сигналов датчиков и вычислителей в системах контроля [27/200]

• нижняя граница диапазона измерения задается параметром Ain.L и соответствует

минимальному уровню выходного сигнала Датчика;

• верхняя граница диапазона измерения задается параметром Ain.H и соответствует

максимальному уровню выходного сигнала Датчика.

• Дальнейшая обработка сигналов Датчика

осуществляется в заданных единицах

измерения по линейному закону (прямо

пропорциональному при Ain.H > Ain.L или

обратно пропорциональному при Ain.H <

Ain.L).

• Пример. При использовании датчика с

выходным током 4…20 мА,

контролирующего давление в диапазоне

0…25 атм., в параметре Ain.L задается

значение 00,00, а в параметре Ain.H –

значение 25,00 (см. рисунок 3.5). После

этого обработка и отображение

показаний будет производиться в

атмосферах.

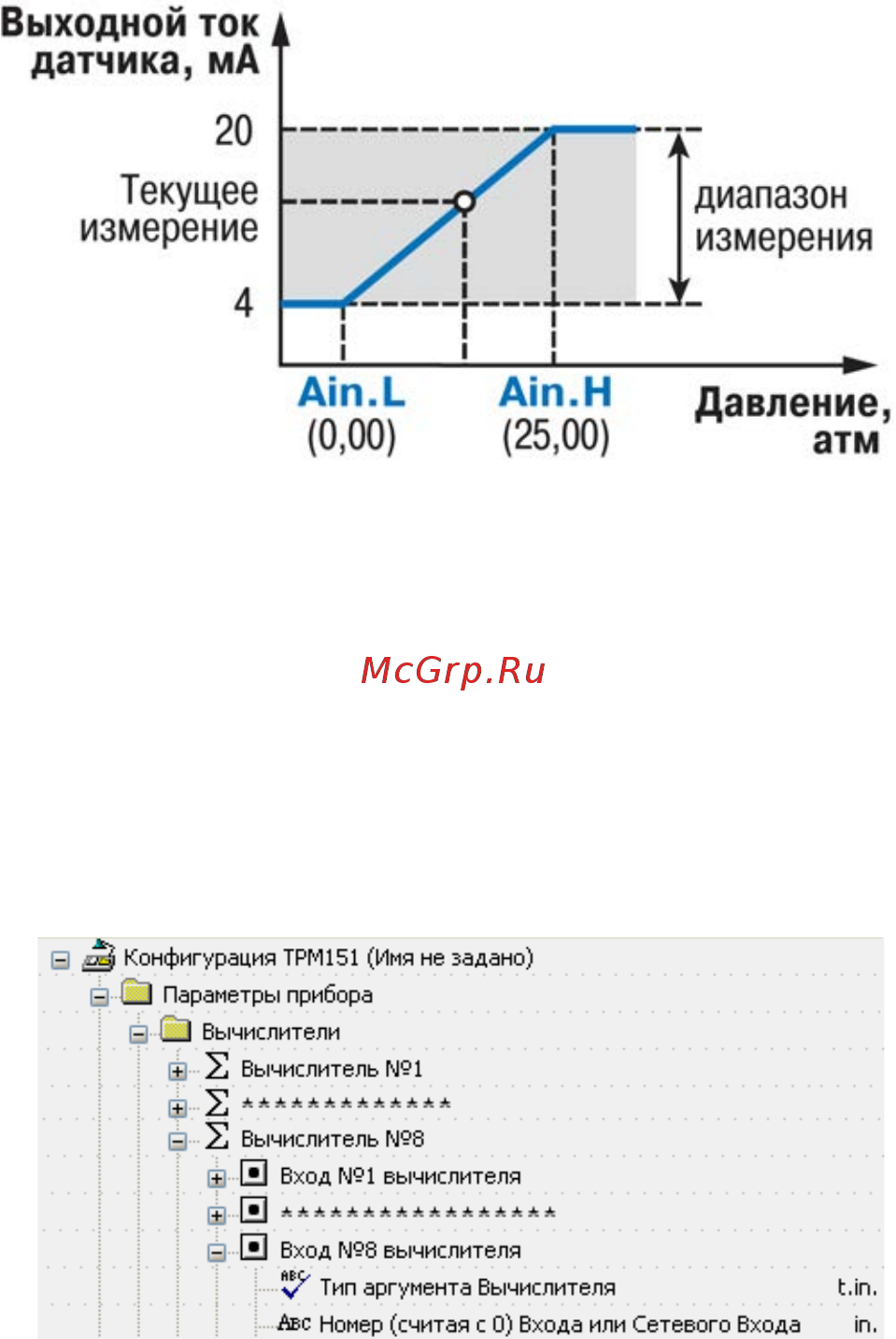

Рисунок 3.5 – Пример задания

диапазона измерения активного

датчика

3.3.3 Вычислитель в составе Канала

Вычислитель – программный модуль, производящий вычисление выходной

величины по одному или нескольким входным

значениям. К Вычислителю может быть

подключено до 8 источников данных.

Источниками данных являются собственные

измерительные входы прибора или его сетевые

входы.

Тип источника данных Вычислителя

задается параметром t.in., а номер источника

данных – параметром in.

Вычислитель включен в Канал регулирования и жестко связан с тремя его блоками:

Регулятором, Инспектором и Регистратором. В эти три блока поступают данные с выхода

Вычислителя. Для использования Вычислителя Канал Регулирования должен быть

подключён к Объекту.

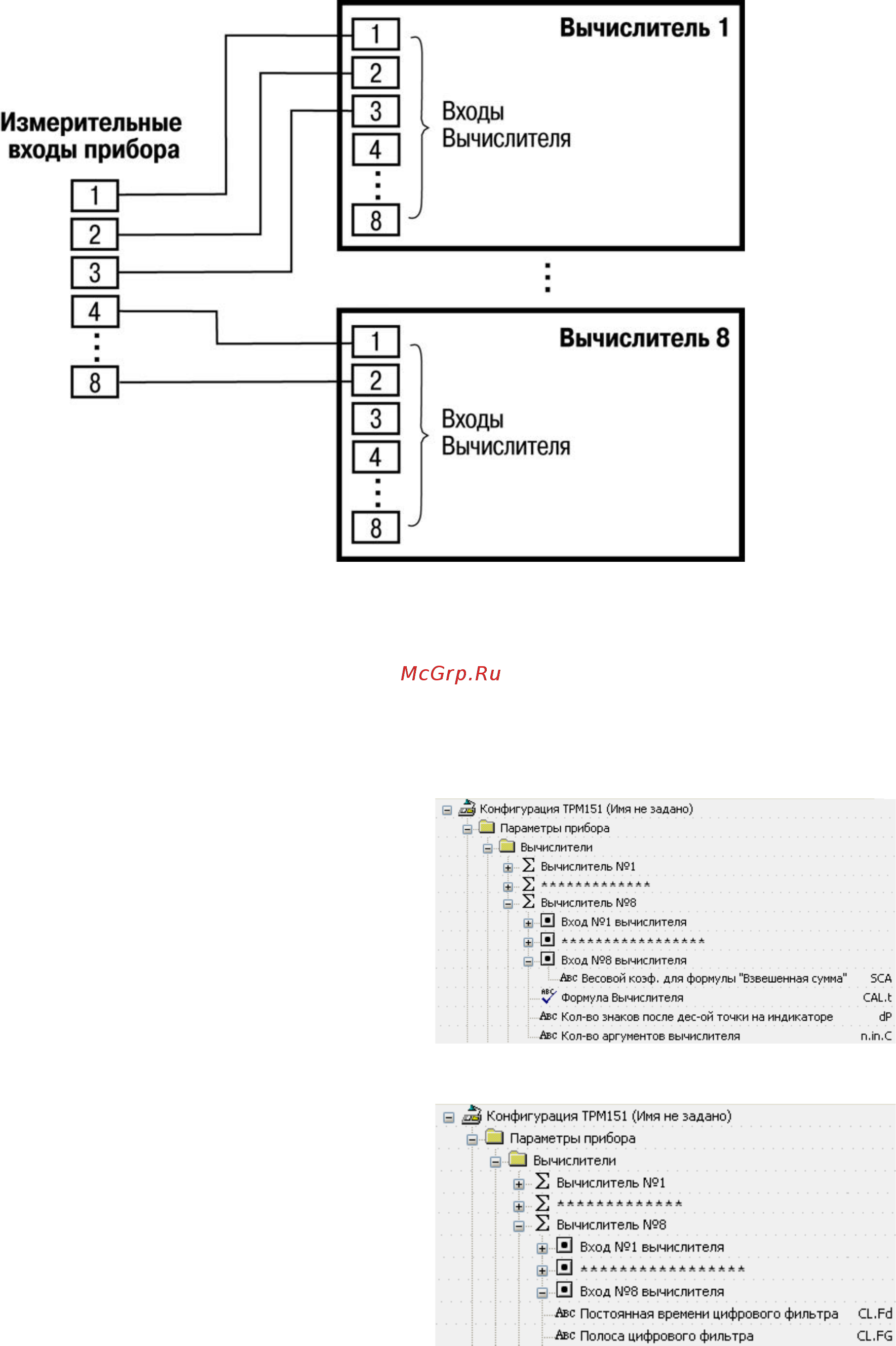

Схема подключения измерительных и сетевых входов прибора ко входам

Вычислителя представлена на рисунке 3.6.
