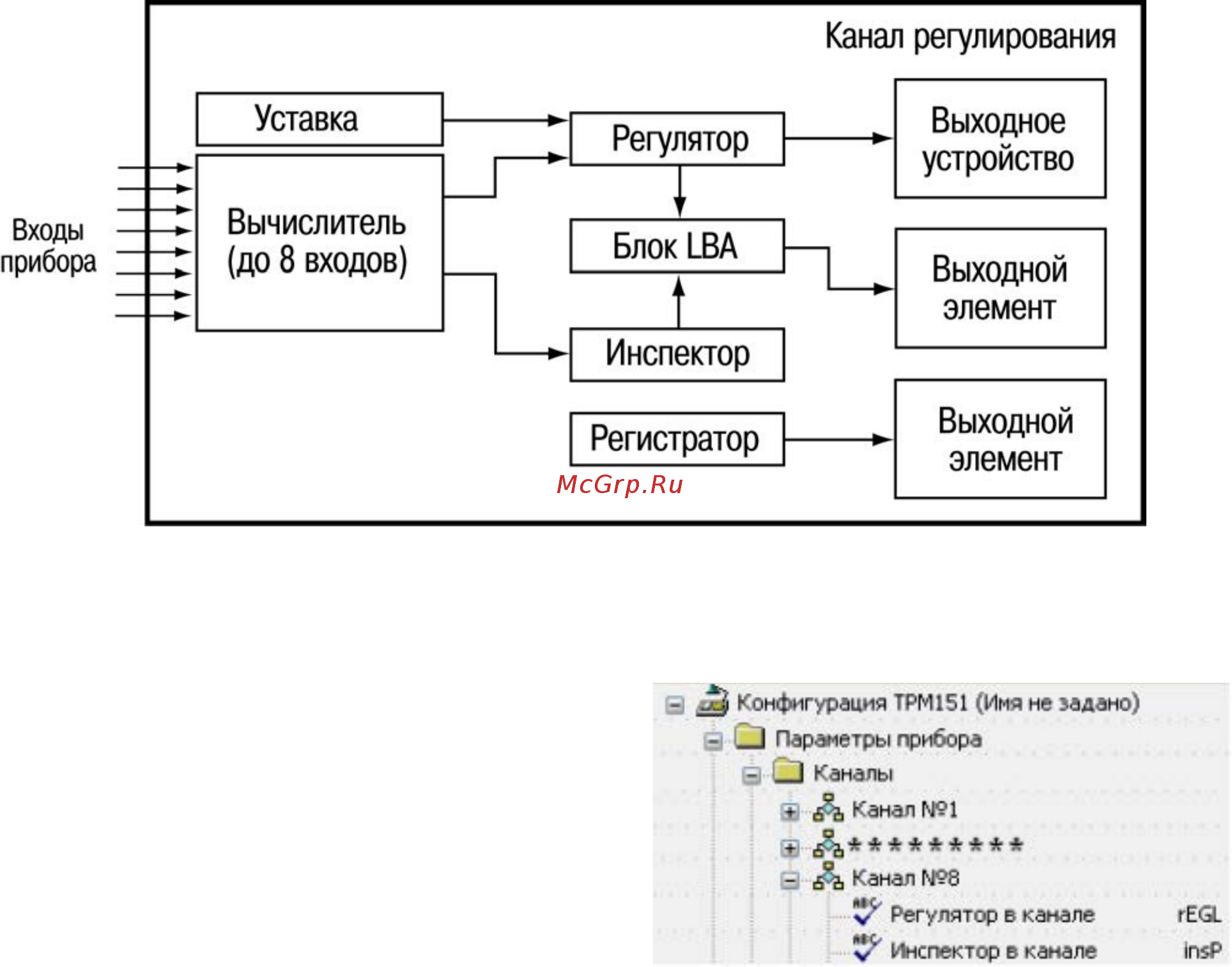

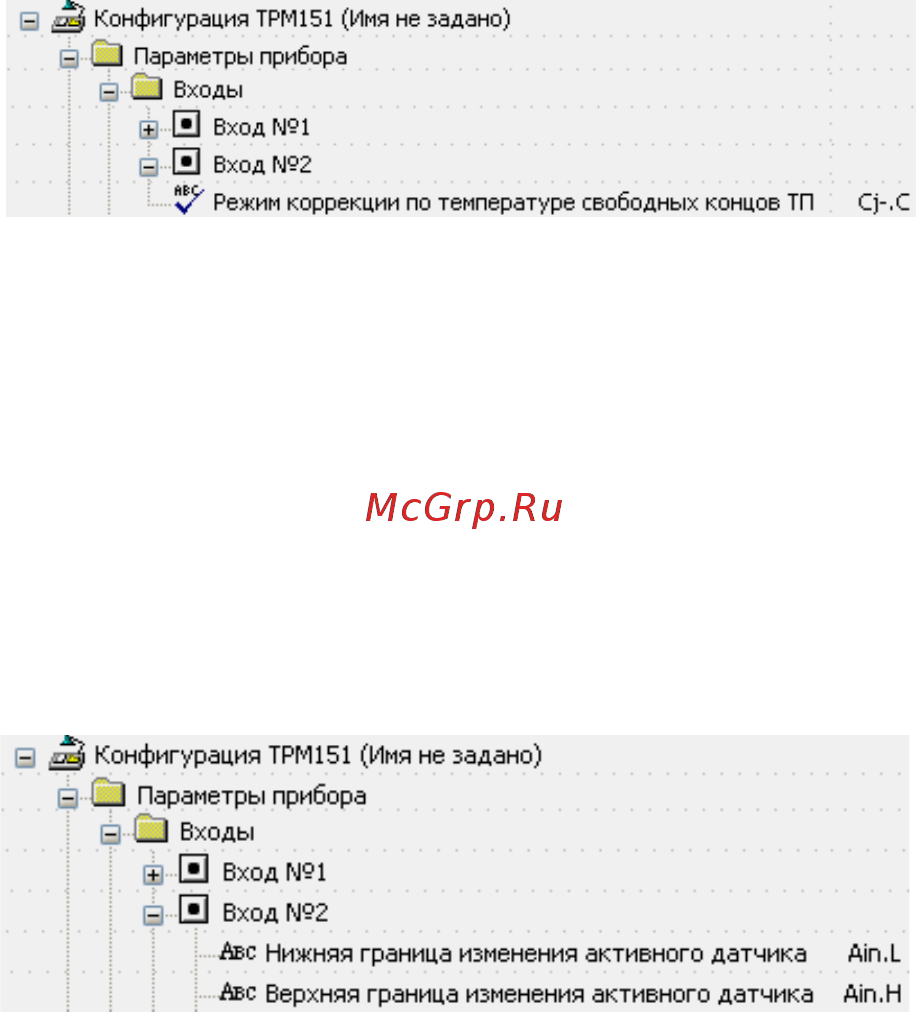

Фрагменты экранного интерфейса, разъясняющие пути к устанавливаемым параметрам

CAL.t и OP.i в перечне параметров программы «Конфигуратор ТРМ151» – см. в

соответствующих разделах.

3.3.2 Измерительные входы

Измерительные Входы в приборе ТРМ151 являются универсальными, т.е. к ним

можно подключать любые Первичные преобразователи (Датчики) из перечисленных в

таблице 1.2. Ко Входам прибора ТРМ151 можно подключить одновременно 2 Датчика

разного типа в любых сочетаниях.

В качестве Датчиков могут быть использованы:

• термопреобразователи сопротивления;

• термопары (преобразователи термоэлектрические);

• активные преобразователи с выходным аналоговым сигналом в виде постоянного

напряжения или тока;

• датчики положения исполнительных механизмов.

Для измерения температуры чаще всего используются термопреобразователи

сопротивления или термопары (см. Приложение Г).

Активные преобразователи с выходным аналоговым сигналом в виде постоянного

напряжения (–50...50 мВ, 0...1 В) или тока (0...5 мА, 0...20 мА, 4...20 мА) могут быть

использованы для измерения как температуры, так и других физических величин:

давления, расхода, уровня и т. п.

Датчики положения предназначены для определения текущего положения (степени

открывания или закрывания) запорно-регулирующих клапанов, задвижек, шаберов и т. п.

в процессе регулирования. Наиболее часто в промышленности применяются датчики

положения резистивного типа с сопротивлением до 900 Ом, но могут использоваться и

датчики положения с токовым выходом 0...5 мА, 0...20 мА и 4...20 мА.

3.3.2.1 Тип датчика

После подключения Датчикам

присваиваются порядковые номера тех Входов

прибора, с которыми они соединены (Входу 1

соответствует Датчик № 1, Входу 2 –

Датчик № 2).

Для каждого Входа необходимо задать

тип подключенного к нему Датчика в параметре

in-t, выбрав его из предложенного списка (в соответствии с таблицей 1.2). Если

пользователь не использует какой-либо Вход, то для этого Входа необходимо установить

значение «Датчик не подключен».

Внимание! При неправильном задании значения параметра | Тип датчика | прибор будет

производить некорректные измерения.

3.3.2.2 Периодичность опроса

Датчиков

В приборе ТРМ151 реализована

возможность устанавливать период опроса

Датчика на каждом Входе. Период опроса

задается параметром itrL в секундах с точностью
