Примечание - Выходной сигнал Регулятора определяет загруженность Исполнительного
механизма (механизмов) и может принимать значения от –1 до +1.
Например: значение выходного сигнала Регулятора равно 0,62. Тогда ИМ будет загружен
на 62 %: если ИМ – задвижка, она будет открыта на 62 %; если ИМ – ТЭН, на него будет
подан ШИМ-сигнал с соответствующей скважностью.
Отрицательное значение выходного сигнала Регулятора (от –1 до 0) означает, что
необходимо включать ИМ, уменьшающие значение регулируемой величины –
«холодильники».
Положительное значение выходного сигнала Регулятора (от 0 до +1) означает, что
необходимо включать ИМ, увеличивающие значение регулируемой величины –
«нагреватели».
Подробнее об ИМ см. п. 3.3.6.
3.3.4.1 Режимы работы Регулятора
В приборе ТРМ151 Регулятор может
работать в двух режимах: ПИД-регулятор и
Двухпозиционный регулятор (ON/OFF).
Режим работы Регулятора задается
параметром rEG.t.
3.3.4.1.1 ПИД-регулятор
ПИД-регулятор выдает аналоговое значение выходной мощности, направленное на
уменьшение отклонения текущего значения регулируемой величины от Уставки.
При управлении ИМ типа «нагреватель» значение выходной мощности находится в
диапазоне от «0» до «1» (или от 0 до 100 %).
При работе с ВЭ типа ЦАП выходная мощность преобразуется в пропорциональный
ей ток или напряжение.
При работе с ВЭ дискретного типа выходная мощность преобразуется в ШИМ-
сигнал, для которого необходимо задать период следования импульсов (параметр tHP,
см. п. 3.3.7.8.1). Принцип формирования ШИМ-сигнала для управления системы

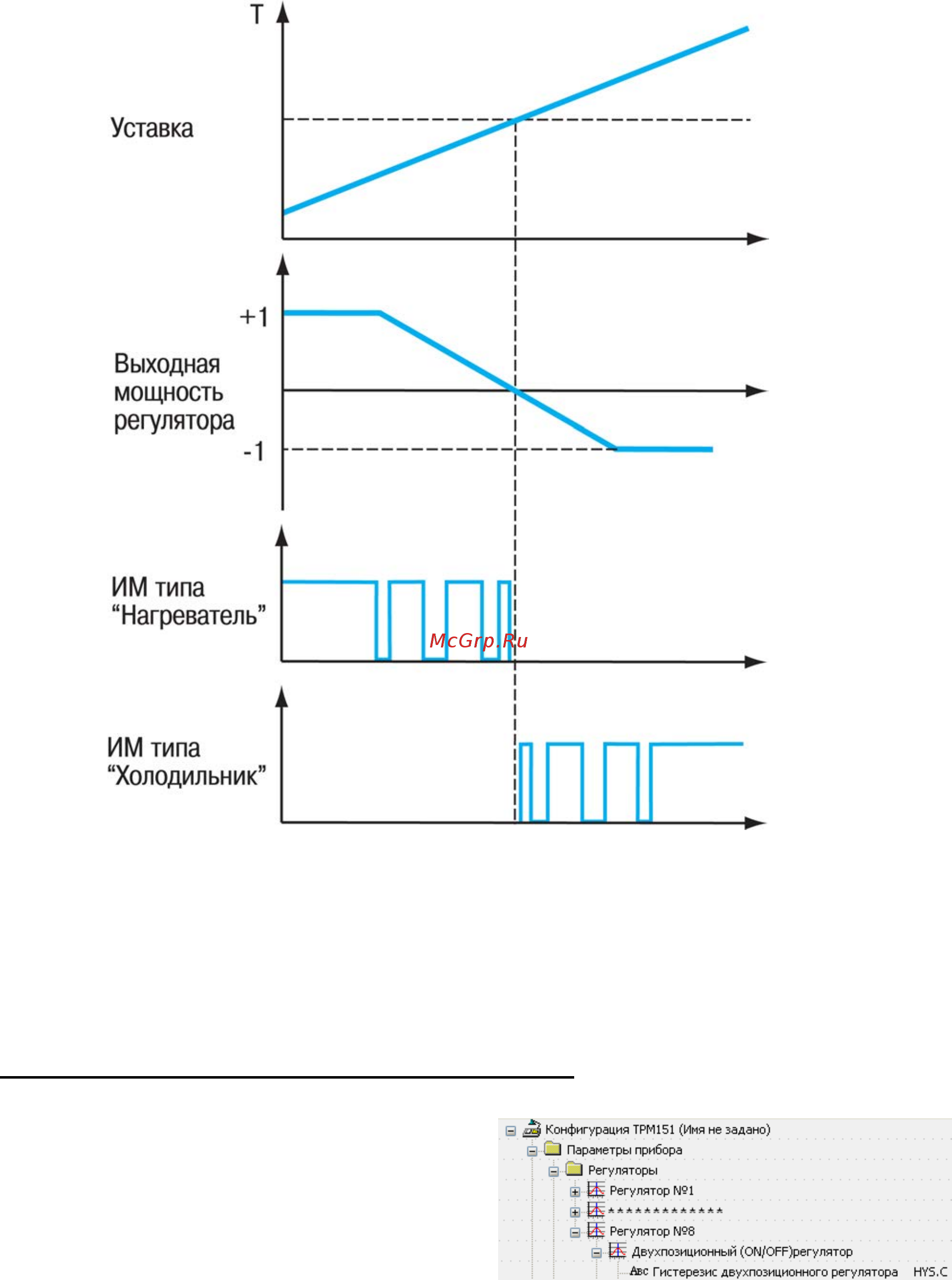

«нагреватель-холодильник» представлен на рисунке 3.7.
ПИД-регулирование является наиболее точным методом поддержания
контролируемой величины. Однако для эффективной работы ПИД-регулятора
необходимо подобрать для конкретного объекта регулирования ряд коэффициентов.
