показаны доступные в момент работы пользователя диалоги конфигурации в виде

одной или нескольких табличных вкладок. В этих таблицах задаются значения

параметров элементов Конфигурации ПЛК

Примечание.

1. Правая часть окна видна по умолчанию, но может быть скрыта через опции меню

'Extras' 'Properties'.

2. В работе пользователя при переходе от Target file иного производителя к Target file

разработки ОВЕН в окне PLC Configuration возникает следующая ситуация: дерево

Конфигурации отсутствует. Для создания стандартной Конфигурации пользователь

вызывает в главном меню среды разработки опцию Extras|Standard Configuaration

(см. Рисунок 1.2.), в результате чего появляется экранная форма, аналогичная

представленной на Рисунок 1.1.

3. Если потенциально возможен переход от одного Target File фирмы ОВЕН к другому,

существенно отличающемуся от первого (например, от ПЛК100 к ПЛК150), необходимо

задавать переменные в области программ (POU) или глобальных переменных (Global

Variables), т.к. при задании Standard Configuaration пропадают переменные,

заданные в редакторе PLC Configuration, и ранее созданное распределение и

именование переменных теряется. При объявлении глобальных переменных их имена

не будут потеряны, и при переходе к другому Target File останется только

скорректировать адреса.

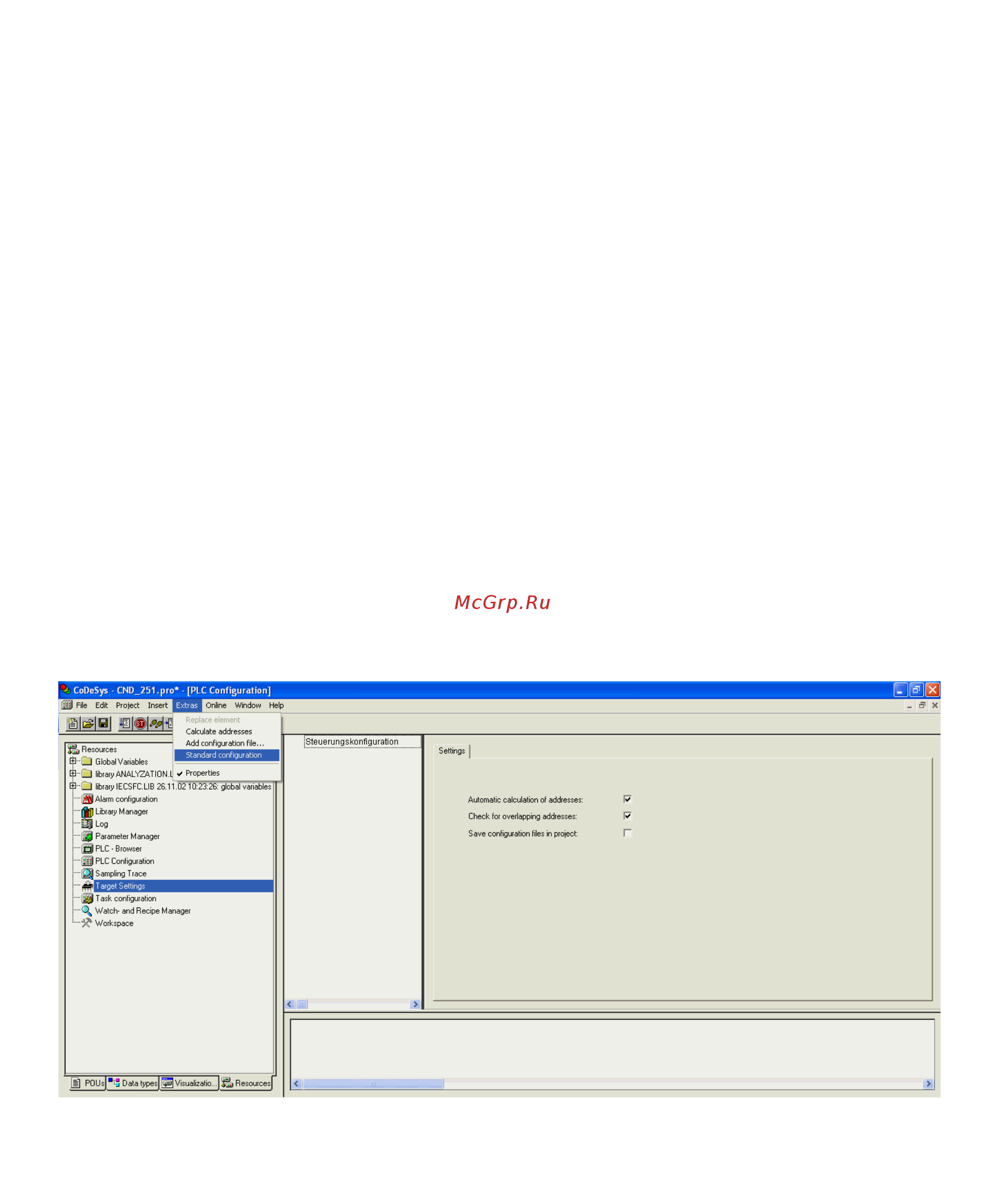

Рисунок 1.2 - Запуск стандартной Конфигурации
