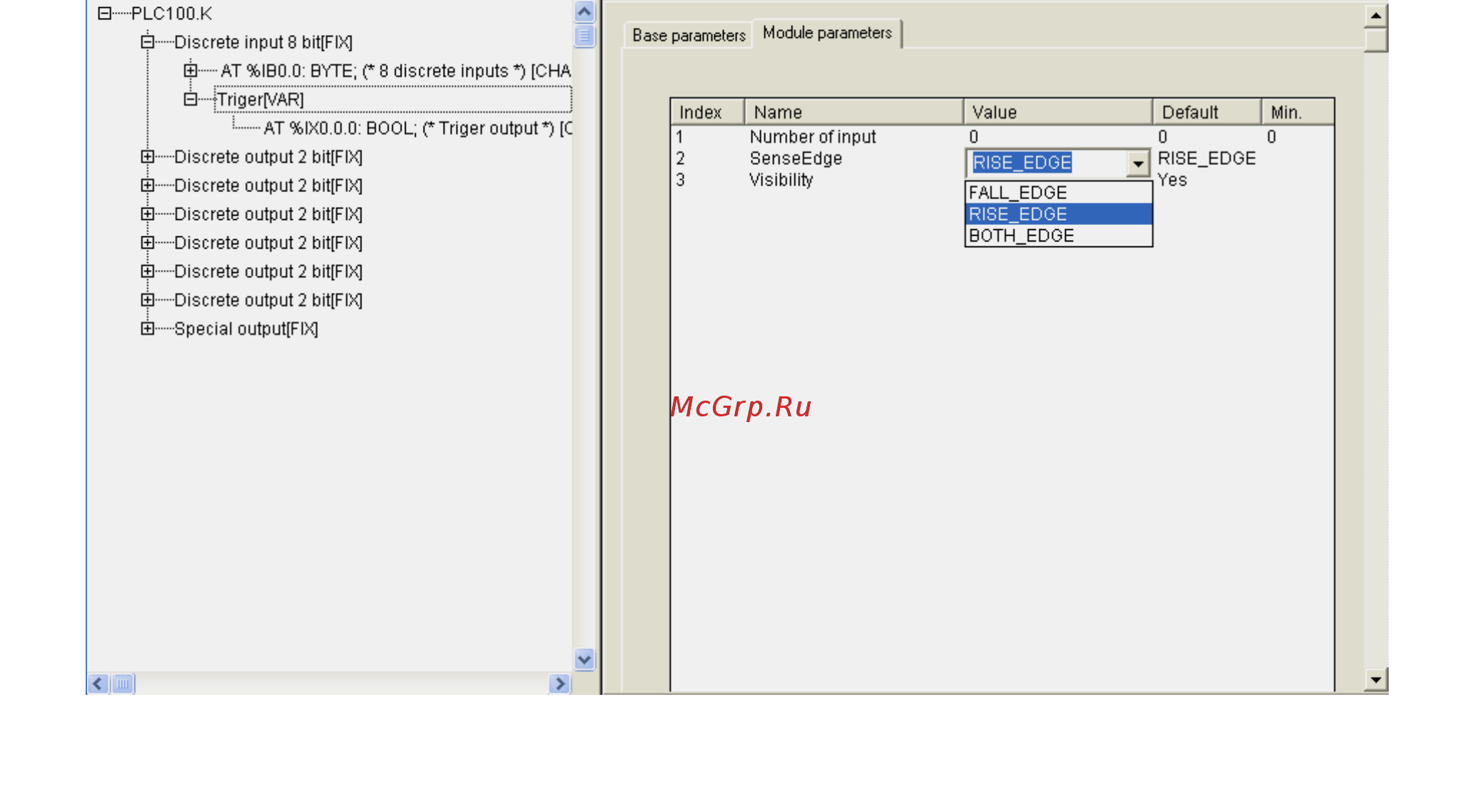

Рисунок 2.1 - Окно конфигурирования модуля «Триггер»

2.1.3.1 Параметр «Номер входа» (Number of Input)

Параметр «Номер входа» – указывает, какой дискретный вход контроллера (считая

от 0) будет обрабатываться.

2.1.3.2 Параметр «Фронт сигнала» (SenseEdge)

Параметр «Фронт сигнала» – указывает фронт, по которому будет осуществляться

работа. Если сигнал представить как прямоугольный импульс, то, очевидно, что у него

есть возрастающий и убывающий фронты. Соответственно, может быть задано

срабатывание триггера в момент, когда значение сигнала изменяется с 0 на 1, –

возрастающий фронт импульса RISE_EDGE, когда меняется с 1 на 0, – убывающий фронт

FALL_EDGE, или по любому фронту, – BOTH_EDGE.

Примечание - Выбор из трех вариантов срабатывания возможен только в том

случае, если задан режим фильтрации входа, т.е. значение времени фильтрации больше

0. Если время фильтрации не задано (установлено в 0), особенности аппаратной

реализации ОВЕН ПЛК запрещают работу в режиме BOTH_ EDGE.

Внимание! Представленное примечание действительно для работы не только

триггера, но и счетчика, и энкодера.
