2.5 Модуль аналоговых выходов (Analog output)

Аналоговые выходы относятся к стационарным модулям. В зависимости от типа

установленных в ПЛК ЦАП существуют три варианта настройки модуля аналоговых

выходов:

• универсальный – программно настраиваемый либо на ЦАП «параметр – ток», либо

на ЦАП «параметр – напряжение»;

• фиксированный, предназначенный для ЦАП «параметр – ток»;

• фиксированный, предназначенный для ЦАП «параметр – напряжение».

Параметры модуля:

«Тип выхода» (Type) – значения выбираются из списка «Current 0 – 20 mA» и

«Voltage 0 – 10 V», значение по умолчанию – зависит от типа ЦАП (см. п. 2.5.1).

«Коррекция в начальной точке» (Null correction) и «Коррекция в конечной

точке диапазона» (Full range correction) – значения выбираются, исходя из

необходимой корректировки, значение по умолчанию – 0 (см. п. 2.5.2).

«Безопасное значение» (Save Value) – значение задается в тех же единицах, что и

основные, значение по умолчанию – 0 (см. п. 2.2.1).

«Видимость» (Visibility) – задает видимость параметров модуля в программе

EasyWorkPLC. Значения выбираются из списка «yes» и «no», значение по умолчанию –

«no» (см. п. 2.1.2).

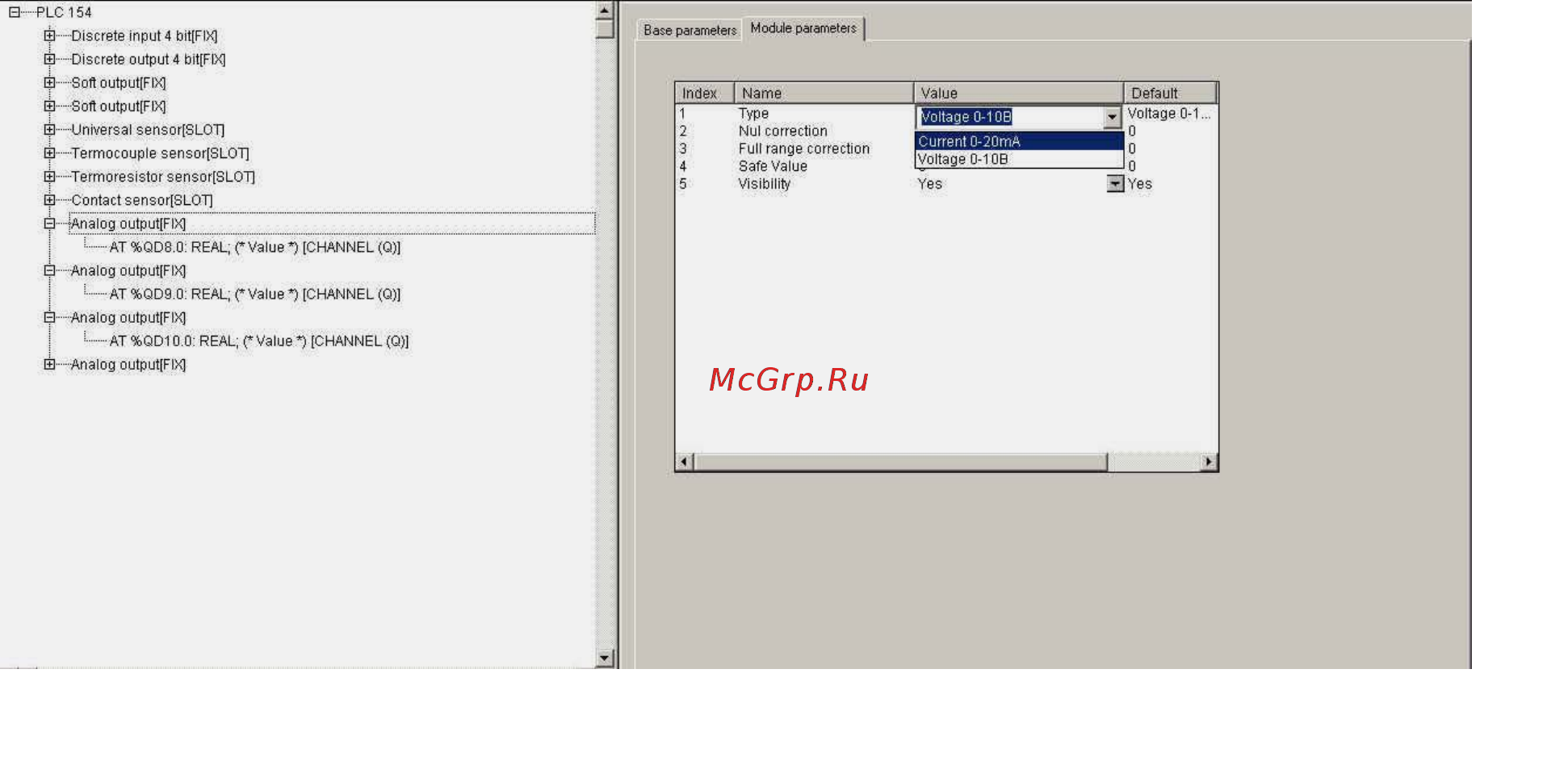

На Рисунок 2.15 представлено окно настройки модуля аналогового выхода с

вкладкой параметров.

Рисунок 2.15 - Вкладка параметров модуля аналогового выхода
