10
1 Запуск Конфигуратора ПЛК
Утилита PLC Configuration (Конфигуратор ПЛК) доступна пользователю на
вкладке ресурсов (Resources) Организатора объектов среды разработки CODESYS
(далее – CODESYS) (см. Рисунок 1.1). Конфигуратор является редактором ресурсов ПЛК,
относящихся к области ввода-вывода, через которую программа ПЛК осуществляет
информационный обмен с внешней средой. В конфигурации присутствуют модули,
отвечающие за структурирование областей ввода и/или вывода, каждый из которых
может содержать вложенные подэлементы (субмодули и каналы). Для каналов могут быть
назначены символические имена. Прямые МЭК адреса отображаются в конфигурации для
каждого символического имени.
Первоначальный вид экранной формы редактора конфигурации в окне CODESYS
задают файл (файлы) конфигурации *.cfg. Они располагаются в директории,
определенной в целевом файле (Target file) и считываются при открытии проекта в
CODESYS.

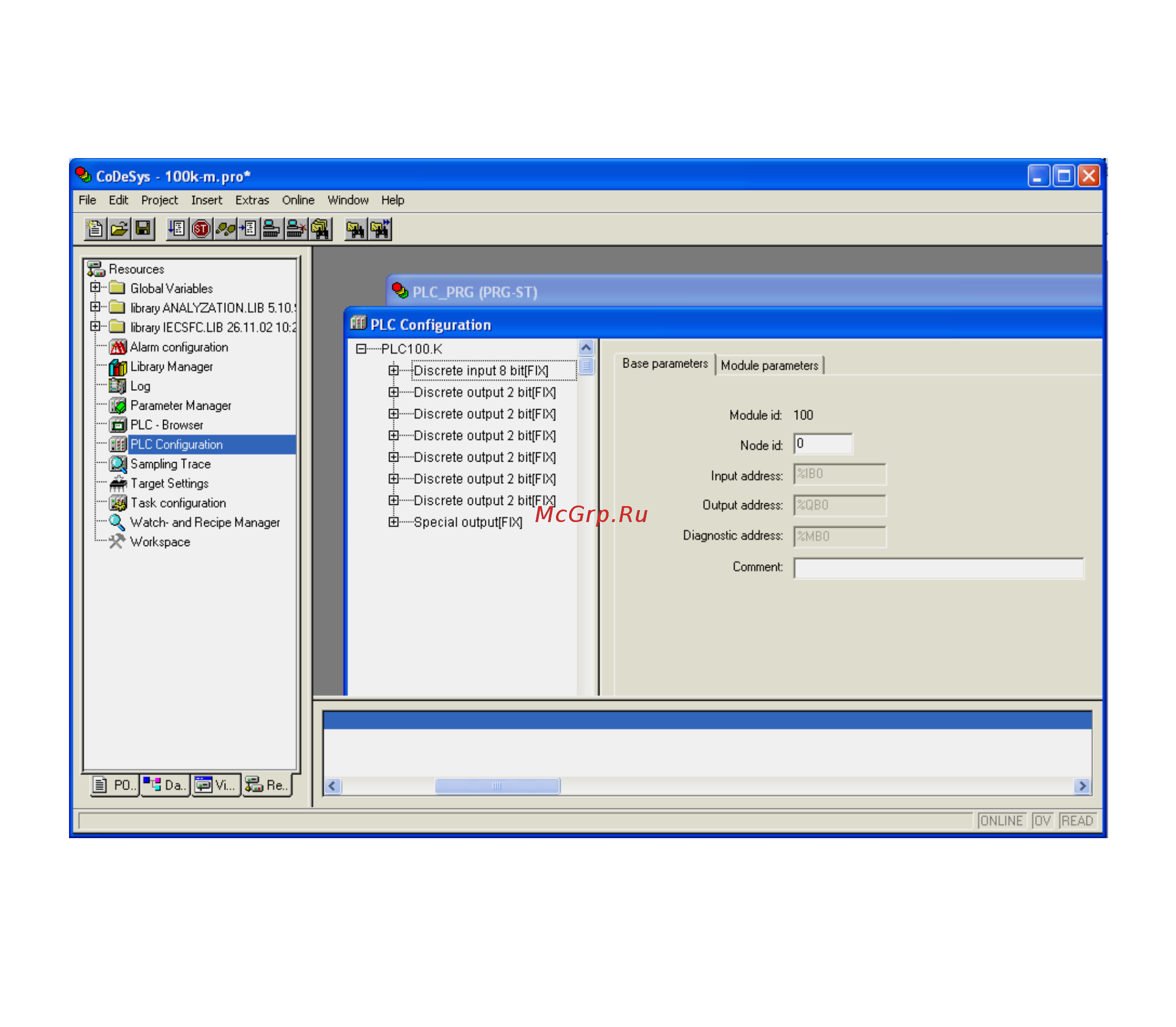

Рисунок 1.1 - Запуск Конфигуратора ПЛК
Окно редактора конфигуратора ПЛК разделено на две части. В левой части окна
отображается иерархическая структура – дерево Конфигурации ПЛК. Структура и
компоненты дерева могут быть изменены пользователем CODESYS. В правом окне
