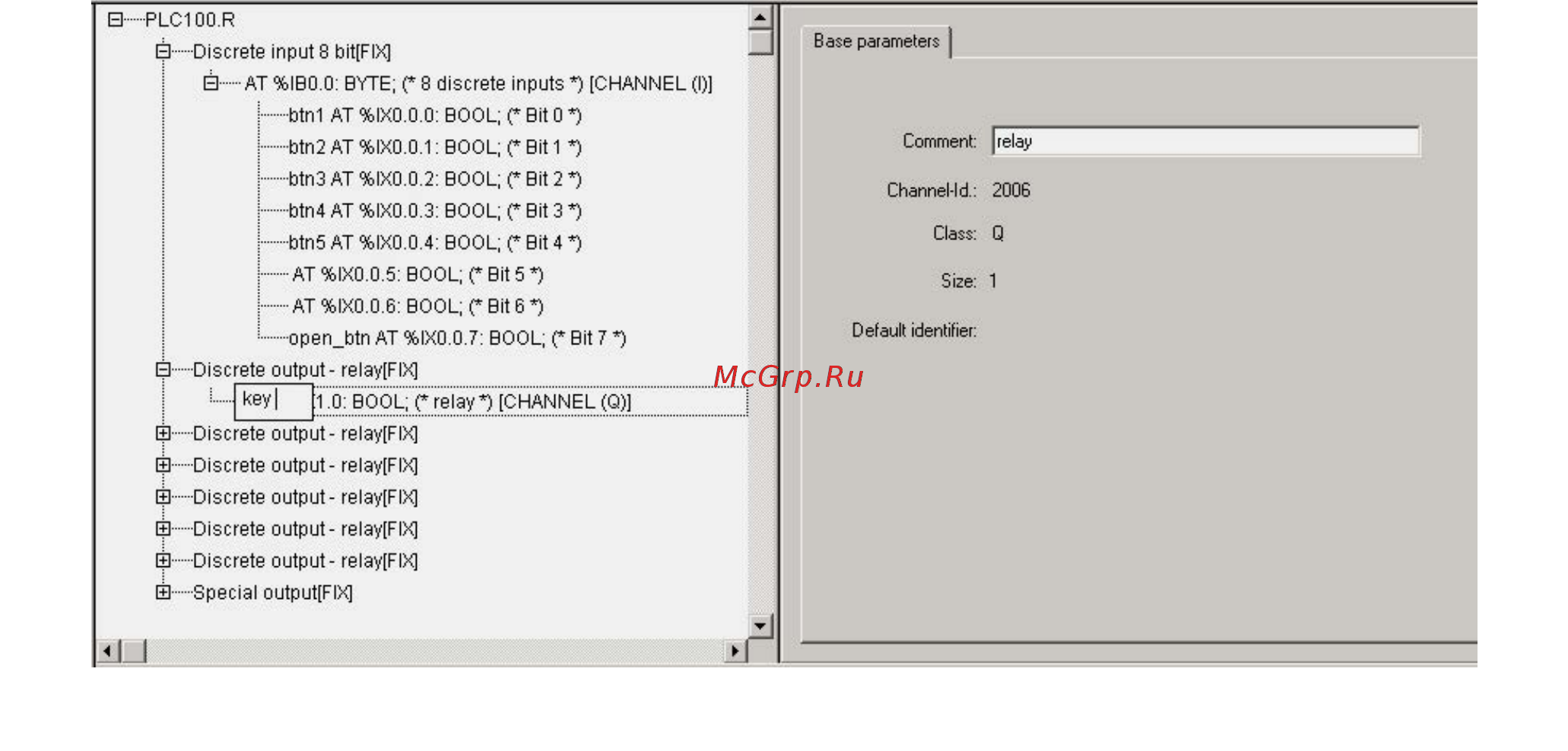

Экранная форма, представленная на Рисунок 1.6, иллюстрируют процесс
именования канала – появление поля ввода символов.
Рисунок 1.6 - Ввод и редактирование имени переменной канала
Данные, имеющиеся во вкладке «Базовые параметры», носят информационный
характер и не редактируются.
Для канала программа выводит следующую информацию:
• комментарий – характеристика канала (например, для модуля дискретных входов –
«8 discrete inputs» = «8 дискретных входов»);
• идентификационный номер канала в общей иерархии;
• класс;
• размер (в битах).
Для битового канала программа выводит только комментарий с номером битового
канала, например, «Bit 3».
