3 Этапы создания пользовательской программы
14
вующий модификации программируемого контроллера.
В поле «Installation directory» отобразится выбранный путь к папке.
В поле «Possible Taigets» отобразится список доступных Target-файлов.
В поле «Installed Targets» отобразится перечень ранее установленных
файлов (см. рисунок 3.1, б).
4) После того, как требуемый Taiget-файл выделен, следует нажать кнопку
«Install». Taiget-файл будет инсталлирован на используемый ПК. В поле
«Installed Targets» он отобразится в перечне установленных файлов
(см. рисунок 3.1, в).
5) При необходимости (например, при ошибке в выборе файла), установ-
ленный Taiget-файл может быть деинсталлирован. Для этого его следу-
ет выделить в списке в поле «Installed Targets» и нажать кнопку «Re-
move». Файл будет деинсталлирован и перестанет отображаться в спи-
ске в поле «Installed Targets».
6) После завершения инсталляции требуемого Taiget-файла – нажать
кнопку «Close». Окно утилиты «InstallTarget» закроется.
На этом процедура инсталляции Target-файла завершается.

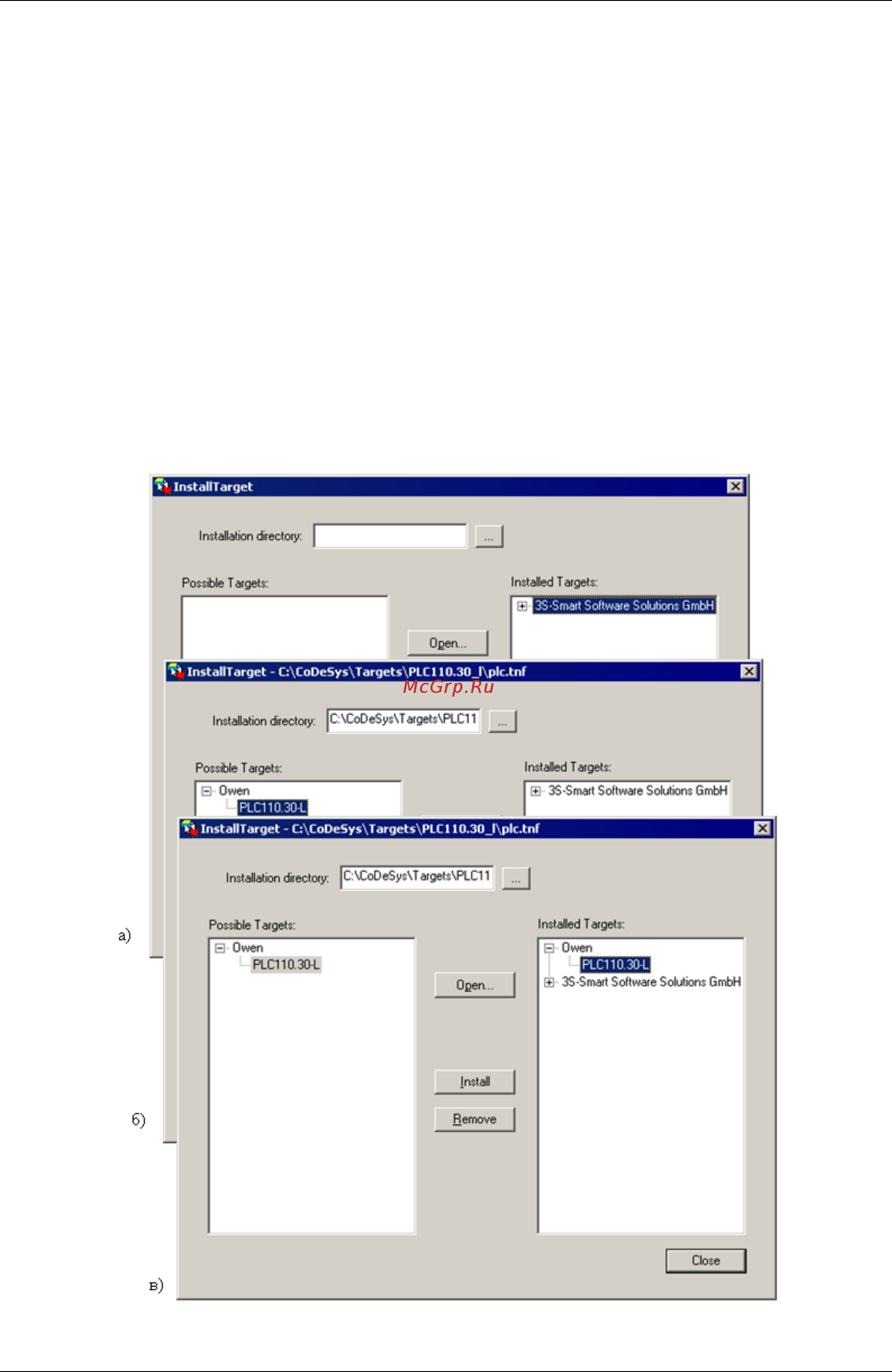

Рисунок 3.1 – Окно «InstallTarget» утилиты InstallTarget
