Приложение Г. Примеры настроек опроса переменных. DCON (Master)

170

Приложение Г. Примеры настройки опроса (DCON, Master)

В Приложении представлены примеры настройки модуля DCON (Master) для

опроса устройств ввода/вывода.

Г.1 Опрос модулей аналоговых входов IPC-7033

Производится опрос первых трех входов нескольких модулей аналоговых вхо-

дов IPC-7033.

Описание формата обмена с модулем IPC-7033:

Формат запроса:

#AA[CRC][CR]

где: # – разделитель;

AA – адрес прибора;

CRC – контрольная сумма;

CR – перевод строки.

Формат ответа:

>+0255.12+013.45+150.11[CRC][CR]

где: > – разделитель в случае положительного ответа;

+025.12 – данные одного канала (5 чисел + знак + точка),

итого семь символов;

CRC – контрольная сумма;

CR – перевод строки.

Окно конфигурирования модуля DCON (Master) с подключенным к нему уст-

ройством Universal DCON device, настроенным для последовательного опроса не-

скольких модулей IPC-7033 с различными адресами, проиллюстрировано на рисун-

ке Г.1.

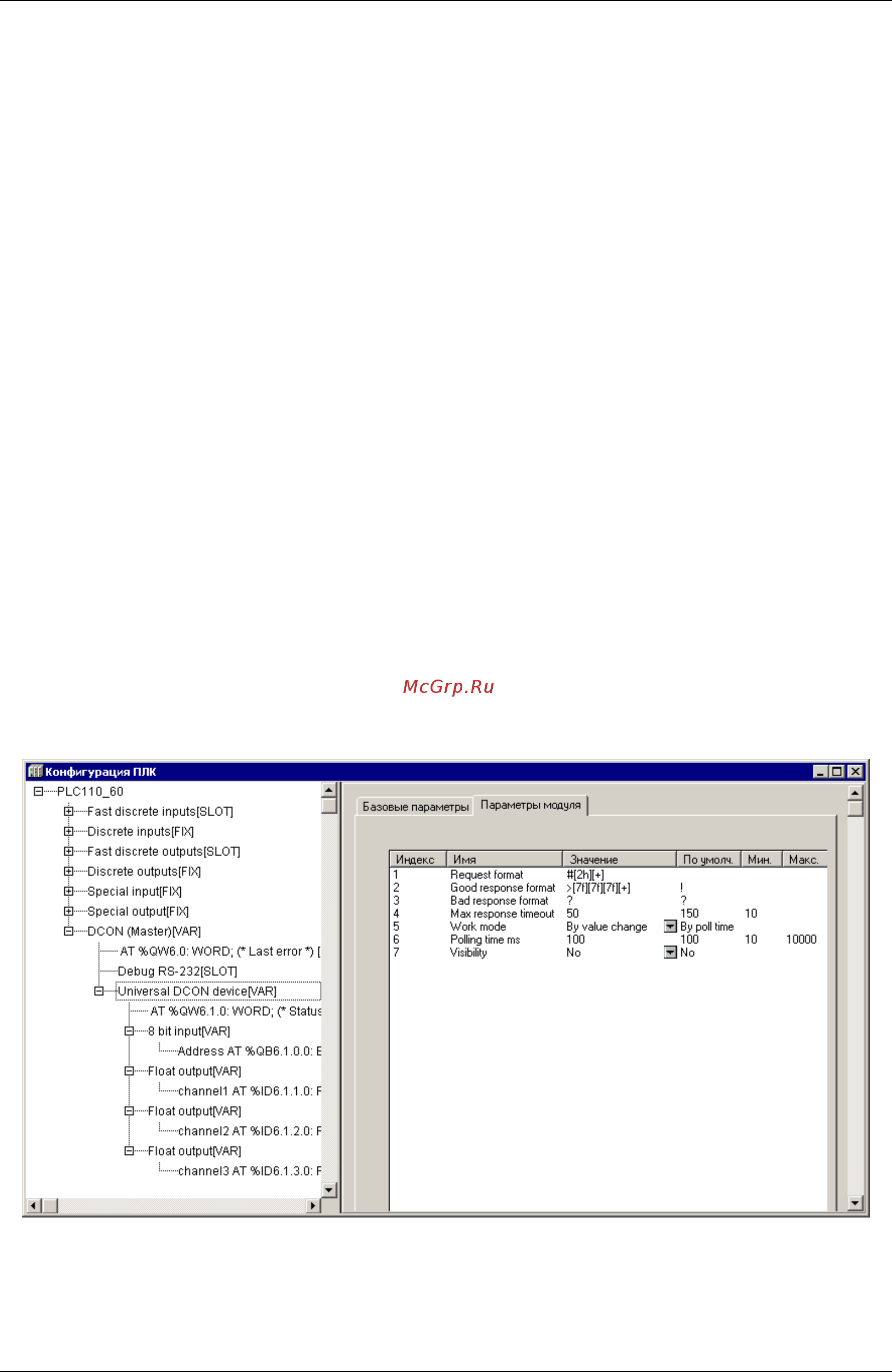

Рисунок Г.1 – Параметры подмодуля «Universal DCON device»

модуля DCON (Master) для опроса входов модулей IPC-7033
