10 Обновление встроенного ПО микроконтроллера и Target-файлов
148

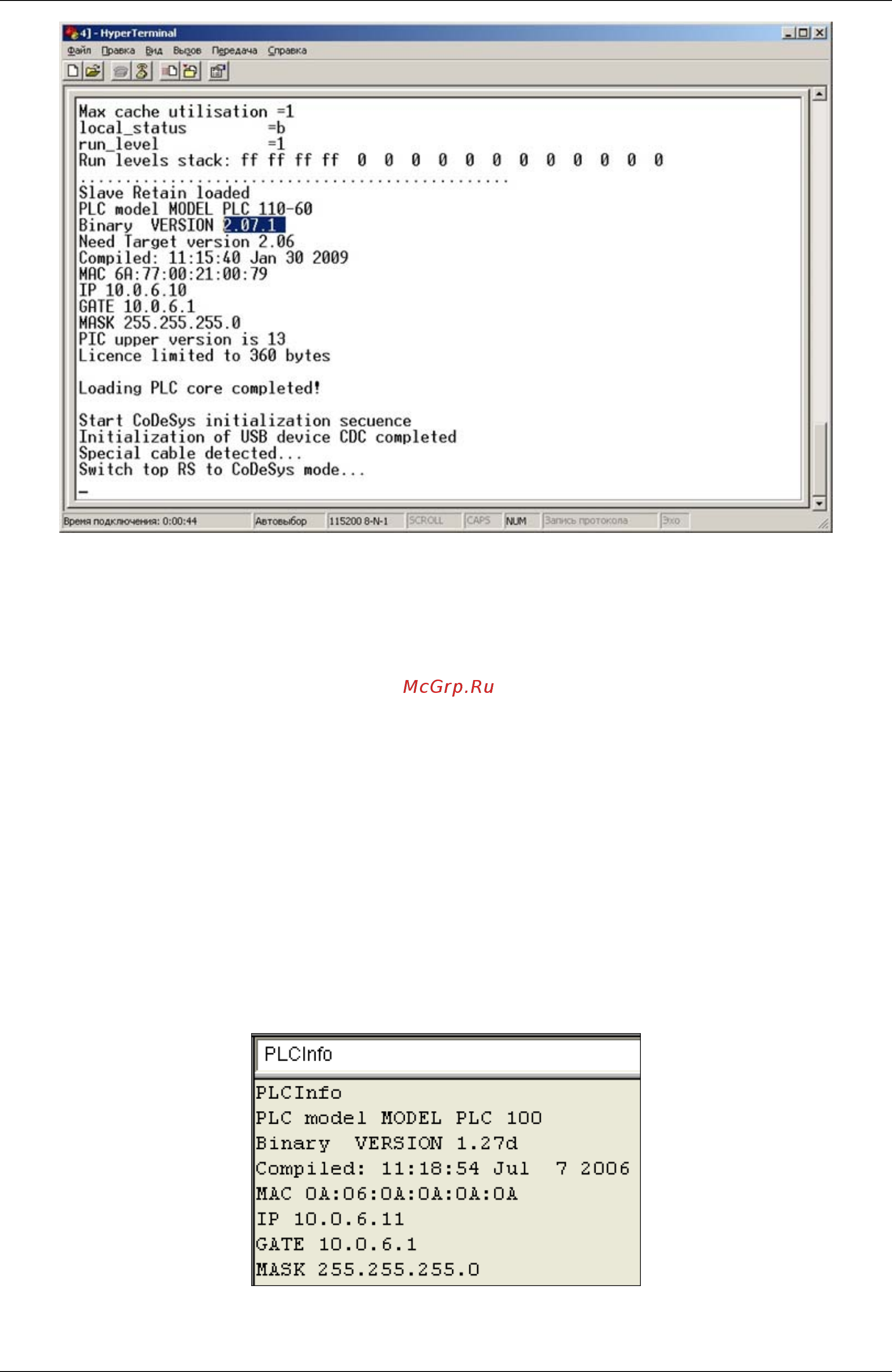

Рисунок 10.3 – Окно «HyperTerminal»
10.1.2
Определение версии ПО микроконтроллера
с использованием ПО CoDeSys
Для определения актуальной версии ПО микроконтроллера с использованием
ПО CoDeSys следует:
1) Соединить ПК с контроллером через любой из портов для программи-
рования (COM-порт, порт Ethernet или USB).
2) Запустить ПО CoDeSys.
3) Выбрать команду «Онлайн | Подключение (Online | Login)» главного ме-
ню.
4) Перейти на вкладку «Ресурсы» организатора объектов и войти в режим
«ПЛК Браузер (PLC-Browser)» (подробнее о режиме см. приложение Ж).
5) Выбрать команду «PLCInfo». В поле отображения реакции ПЛК на вве-
денную команду отобразится информация о ПЛК. В строке «Binary Ver-
sion» отобразится номер актуальной версии ПО микроконтроллера (см.
рисунок 10.4).
Рисунок 10.4 – Окно «ПЛК Браузер (PLC-Browser)»
