3 Этапы создания пользовательской программы

В зависимости от выбранного языка программирования это окно выгля-

дит по-разному (на рисунке 3.7, а – пример для языка LD (Ladder

Diagram – Язык релейных диаграмм).

В верхней части этого окна отображается область объявления пере-

менных – «Редактор объявлений», в нижней – область редактора соб-

ственно программы.

Одновременно главное меню программы (команда «Вставить (Insert)») и

контекстное меню области редактирования программы (см. рисунок 3.7,

б) дополняются командами, специфичными для выбранного языка.

Кроме того, панель инструментов дополняется локальной панелью, со-

держащей кнопки, соответствующие этим командам.

а)

б)

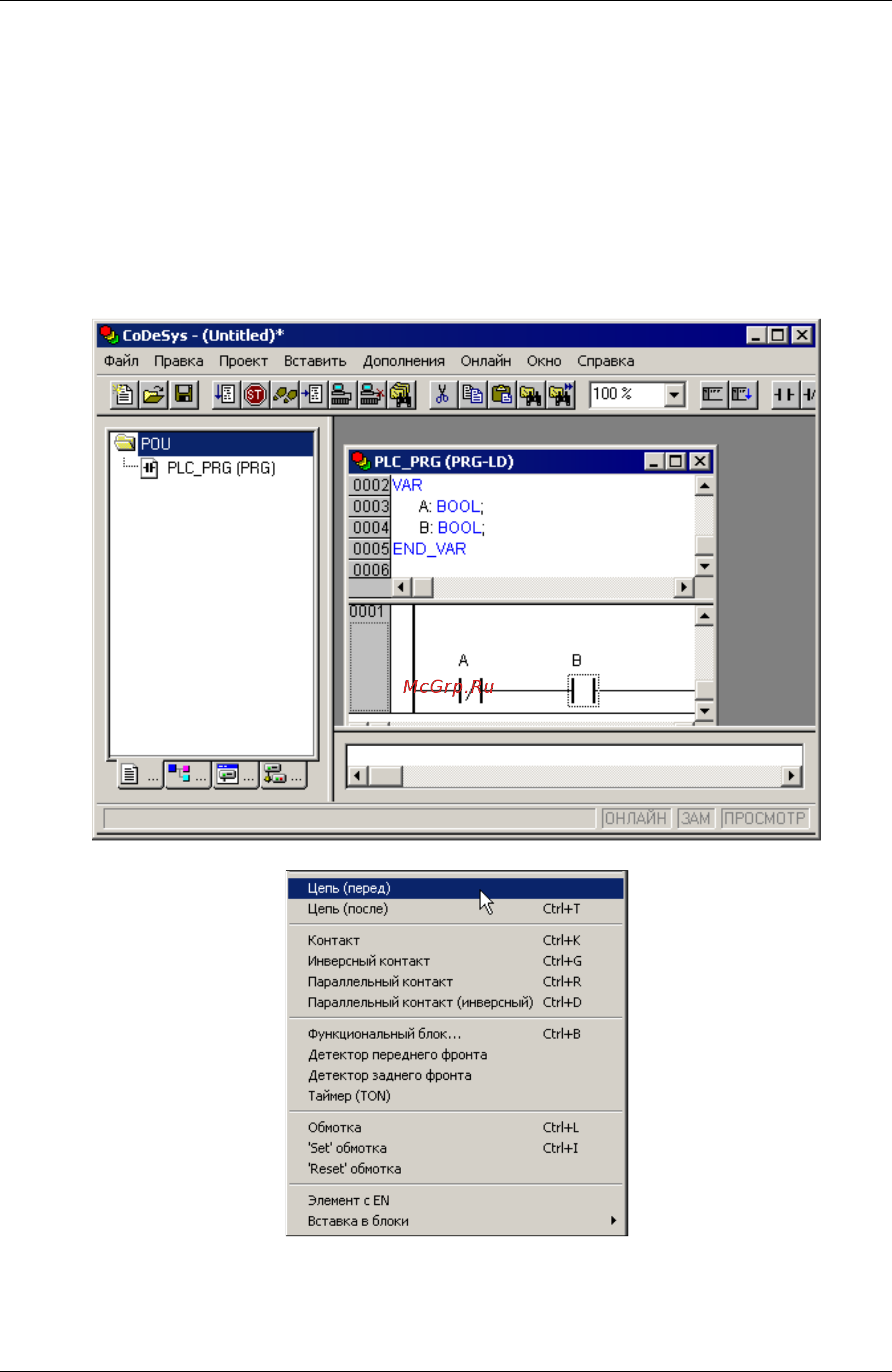

Рисунок 3.7 – Окно создания проекта (а) PLC_PRG (PRG-LD)

и контекстное меню области редактирования программы (б)

на языке LD (Ladder Diagram – Язык релейных диаграмм)
