3 Этапы создания пользовательской программы
31
Для загрузки программы в контроллер следует:
1) Выбрать команду «Онлайн | Подключение (Online | Login)» главного ме-
ню, тем самым – установить связь с ПЛК. При этом должен быть снят
флаг перед строкой меню «Онлайн | Режим эмуляции
(Online | Simulation Mode)» (установка и снятие флага производится по-
следовательными щелчками левой кнопкой мыши на строке).
Перед установкой связи ПО скомпилирует проект; и в случае наличия в
нем ошибок – прервет установку связи.
Сразу после установки связи среда программирования предложит загрузить
(см. рисунок 3.18) или обновить код пользовательской программы в оперативной па-
мяти контроллера.

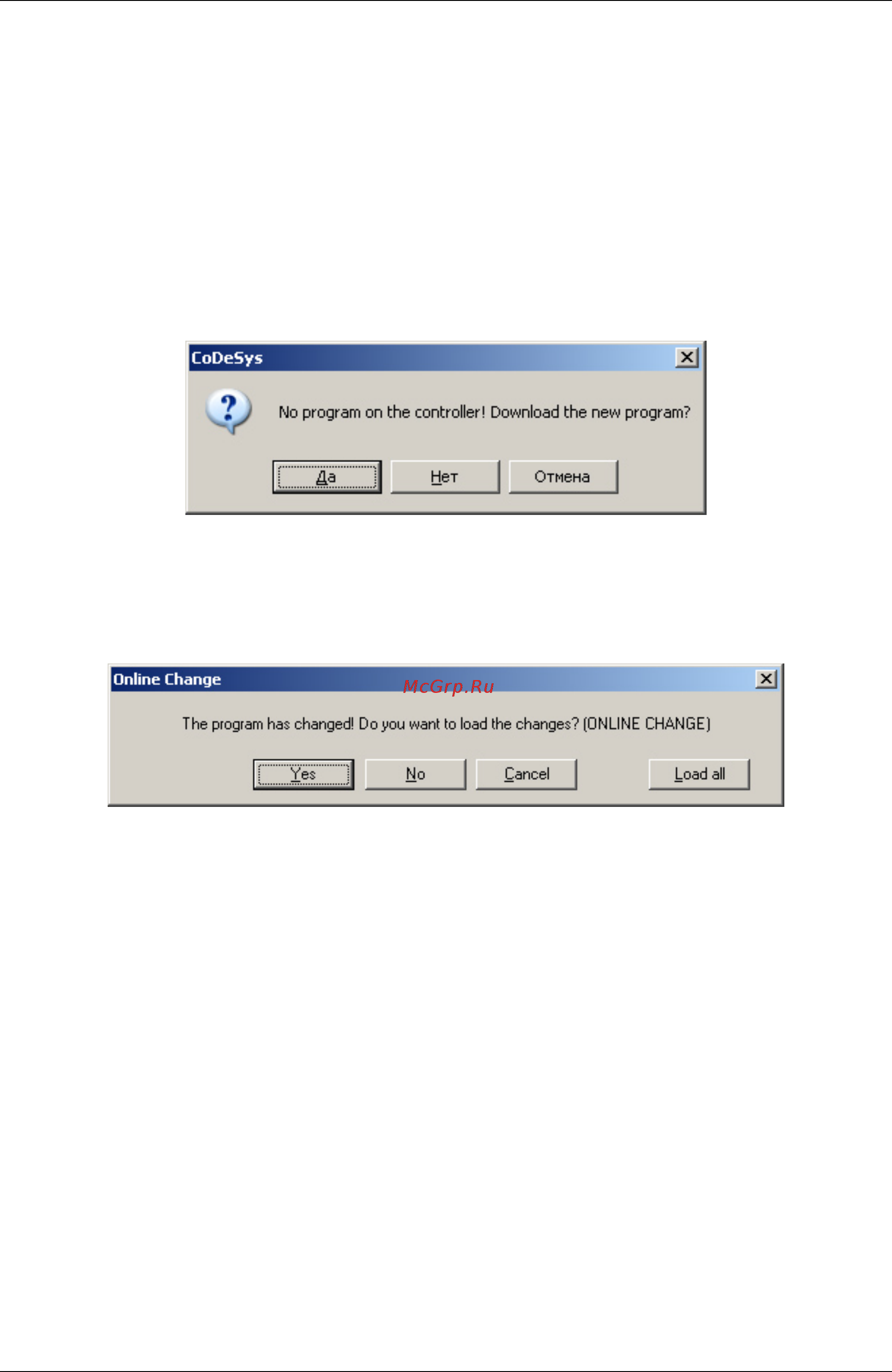

Рисунок 3.18 – Окно предложения загрузки программы
Для ПЛК110 поддерживается режим «ONLINE CHANGE», позволяющий обно-
вить выполняющуюся программу без прерывания ее работы (см. рисунок 3.19).
Рисунок 3.19 – Окно предложения обновления программы
в режиме «ONLINE CHANGE»
3.4
Конфигурирование области ввода-вывода ПЛК
Перед созданием программы необходимо настроить конфигурацию входов,
выходов и интерфейсов связи ПЛК с внешними устройствами (модулями ввода-
вывода, устройствами индикации и т.д.), обмен данными с которыми будет произво-
диться по сети. Перечисленные устройства обмениваются данными с пользователь-
ской программой через специальную область памяти: Память ввода-вывода. Конфи-
гурация ее задается в окне режима («Ресурса») «Конфигурация ПЛК (PLC
Configuration)» ПО CoDeSys и подробно описана в разделе 7 настоящего документа.
Размер памяти ввода-вывода определяется типом лицензии CoDeSys кон-
троллера ОВЕН ПЛК (см. раздел 2.2 ).
Подробное описание процедур конфигурирования области ввода-вывода при-
ведено в разделе 4 .
3.4.1 Расчет потребности ПЛК в памяти ввода/вывода
Наиболее простым способом, позволяющим точно проверить, хватит ли дос-
тупного объема памяти ввода/вывода для выполнения проекта, является способ соз-
дания проекта. Не приобретая контроллер, но установив на компьютере
