5 Подключение
18

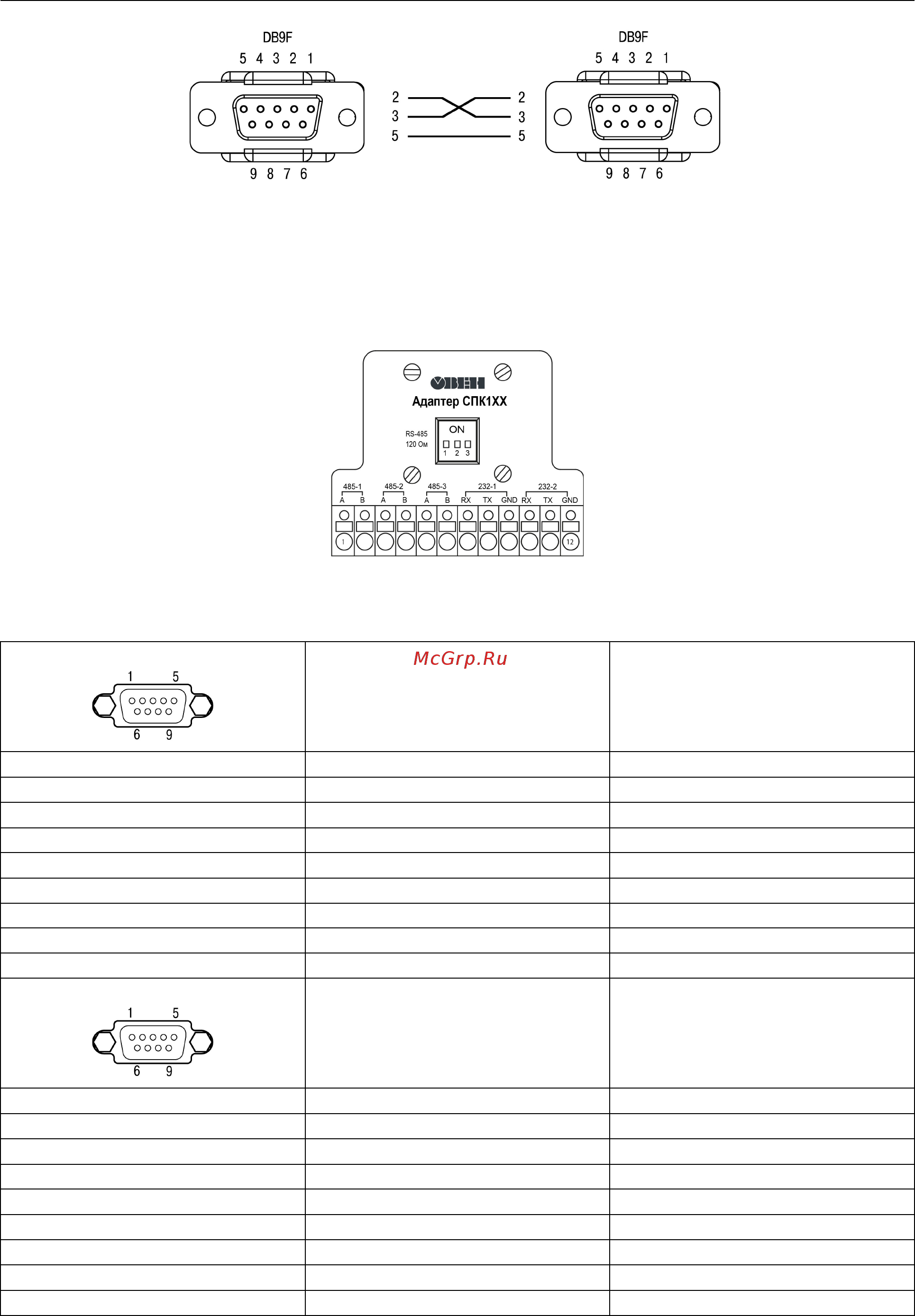

Рисунок 5.3 – Схема нуль-модемного кабеля для подключения по порту RS-232
Для удобства подключения прибора по последовательным интерфейсам связи в комплект поставки
входит Адаптер СПК1ХХ, представляющий собой переходник с разъемов DB9 на быстрозажимные
пружинные клеммы. Адаптер имеет встроенные согласующие резисторы (120 Ом), подключаемые
с помощью DIP-переключателей. Внешний вид адаптера представлен на рисунке ниже.
Рисунок 5.4 – Внешний вид адаптера СПК1ХХ
Таблица 5.2 – Соответствие контактов адаптера СПК1ХХ и портов COM (DB9M)
Номер контакта COM1
Наименование сигнала
Номер контакта адаптера
СПК1XX
1 RS-485-1 A 1
2 RS-232-1 RXD 7
3 RS-232-1 TXD 8
4
– –
5
GND 9
6 RS-485-1 B 2
7
– –
8
– –
9
– –
Номер контакта COM2
Наименование сигнала
Номер контакта адаптера
СПК1XX
1 RS-485-2 A 3
2 RS-232-2 RXD 10
3 RS-232-2 TXD 11
4
– –
5
GND 12
6 RS-485-2 B 4
7 RS-485-3 А
5
8 RS-485-3 B 6
9
– –
