6 Устройство и эксплуатация
23
6.1.2 Сенсорный экран
Сенсорный экран резистивного типа предназначен для ввода и отображения информации. Управление
осуществляется путем нажатия на экран или перемещения по нему пальцем или другим удобным
предметом, не наносящим повреждений экрану.
ВНИМАНИЕ
Чтобы избежать ухудшения качества изображения на экране прибора следует регулярно
протирать сенсорный экран и избегать его загрязнения. Возможно использование
специализированных защитных покрытий для резистивных дисплеев.

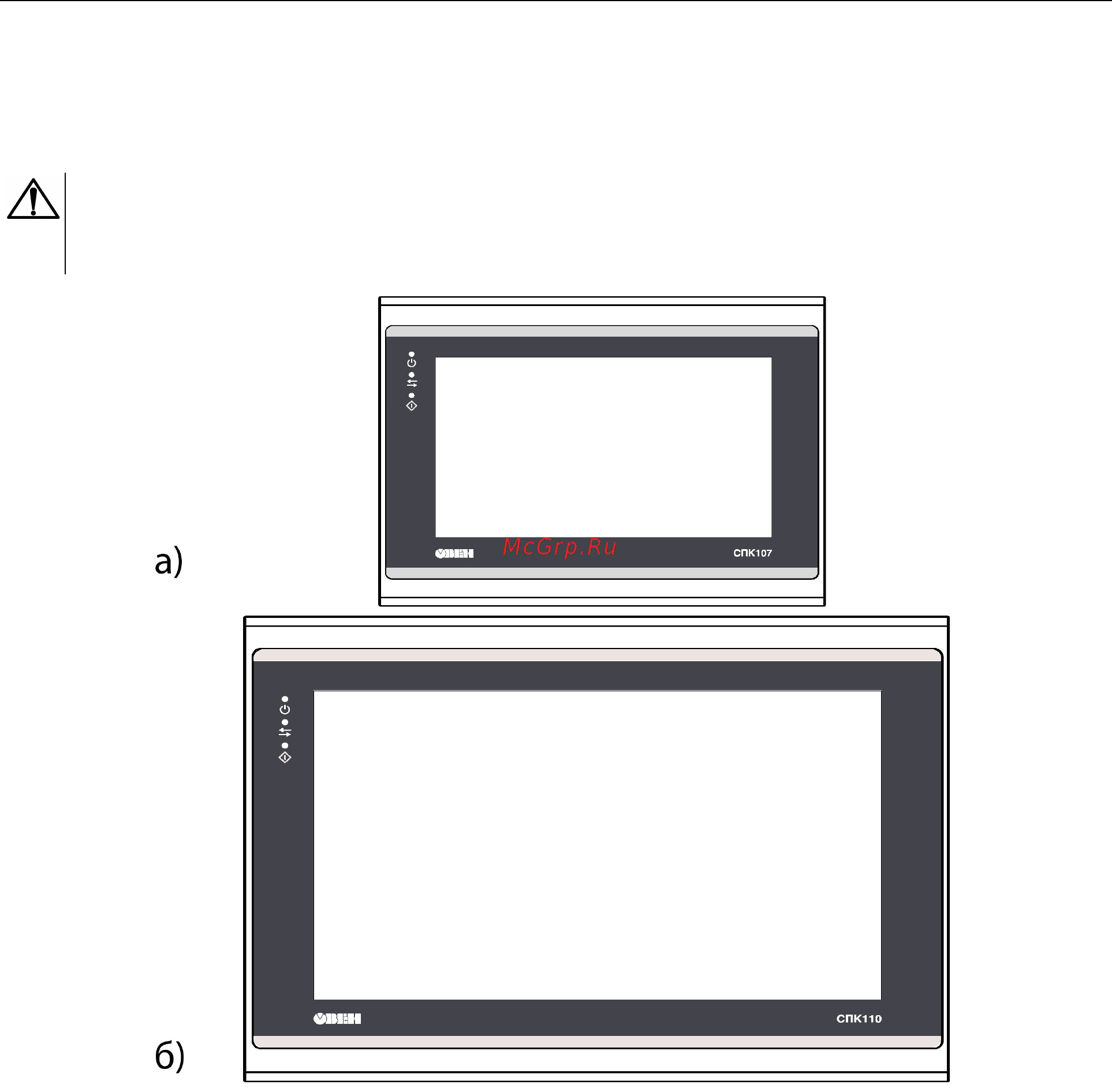

Рисунок 6.2 – Внешний вид лицевой панели: а) СПК107 [М01], б) СПК110 [М01]
6.2 Порядок программирования
Перед использованием прибор следует запрограммировать, т. е. создать пользовательскую программу.
После создания пользовательскую программу следует сохранить в энергонезависимой Flash-памяти
прибора. Пользовательская программа начнет выполняться после включения питания или
перезагрузки прибора.
Прибор программируется с помощью CODESYS V3.5.
В качестве интерфейса для связи прибора с CODESYS используется порт USB или Ethernet. Прибор
подключается к ПК напрямую с помощью USB-кабеля из комплекта поставки (см. раздел 5.1.3). Кабель
включается в разъем, расположенный на задней панели прибора (см. рисунок 5.1 и рисунок 5.2).
Ответная часть кабеля подключается к порту USB ПК.
Порт USB Host используется для подключения к прибору USB-flash-накопителей, либо иных устройств
через адаптер USB.
Информация о настройке и программировании прибора приведена в документах «CODESYS V3.5.
Первый старт» и «CODESYS V3.5. FAQ». Эти и другие документы доступны на сайте www.owen.ru в
разделе CODESYS V3/Документация.
