Введение
Настоящее руководство по эксплуатации предназначено для ознакомления обслуживающего
персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и
обслуживанием панели оператора программируемой с сенсорным экраном (панельного контроллера)
СПК1хх [М01], в дальнейшем по тексту именуемой «прибор», «панель» или «СПК».
Подключение, регулировка и техобслуживание прибора должны производиться только
квалифицированными специалистами после прочтения настоящего руководства по эксплуатации.

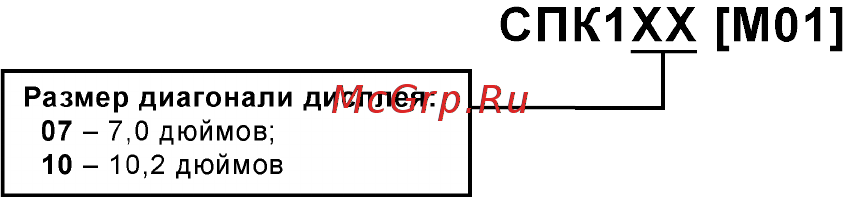

Прибор изготавливается в различных исполнениях, отличающихся друг от друга размером диагонали
дисплея. Информация об исполнении прибора зашифрована в коде полного условного обозначения:
Информация о настройке и программировании прибора приведена в документах «CODESYS V3.5.
Первый старт» и «CODESYS V3.5. FAQ». Эти и другие документы доступны на сайте www.owen.ru в
разделе CODESYS V3/Документация.
