Овен СПК110 [19/31] Подключение к пк
![Овен СПК110 [19/31] Подключение к пк](/views2/1482716/page19/bg13.png)
5 Подключение
19
5.1.3 Подключение к ПК
Прибор следует подключать напрямую по интерфейсу USB к ПК через порт USB-Device специальным
кабелем из комплекта поставки. Для связи среды программирования с прибором используется
высокоскоростное подключение через порт USB, поэтому не рекомендуется использовать удлинители
USB, платы расширения или USB HUB.

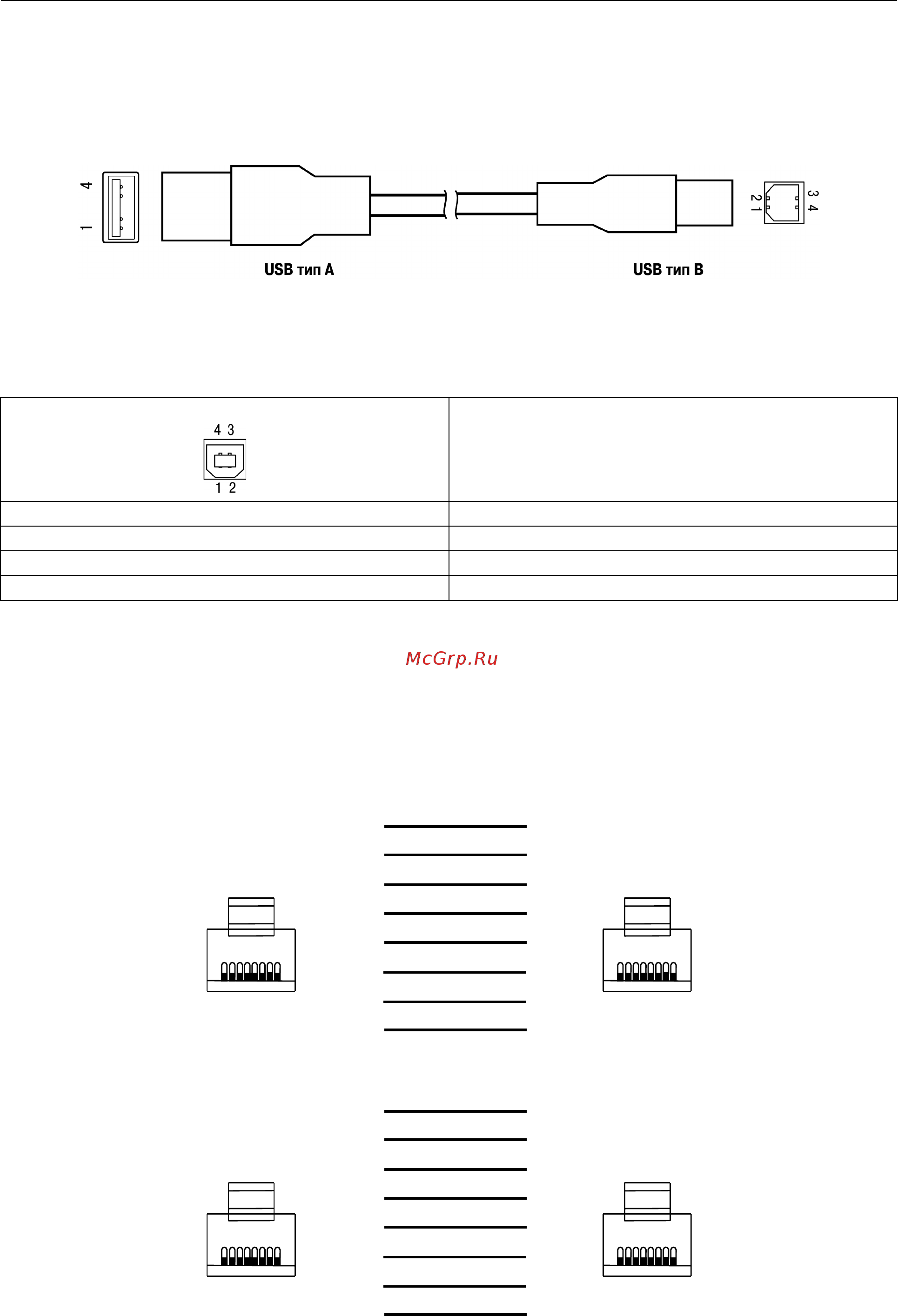

Рисунок 5.5 – Схема USB-кабеля для программирования прибора
Назначение контактов соединителя USB-Device (USB B) приведено в таблице ниже:
Таблица 5.3 – Назначение контактов соединителя USB-Device (USB B)
Номер контакта
Наименование сигналов
1 +5 B
2 Data–
3 Data+
4 GND
5.1.4 Подключение по интерфейсу Ethernet
Прибор подключается к интерфейсу Ethernet восьмижильным кабелем «витая пара» категории 5 10/
100BASE-T/TX. На кабель устанавливаются оконечные соединители без экрана. Ответная часть кабеля
подключается к Ethernet-коммутатору, к сетевой плате ПК или к иному оборудованию. Интерфейс
Ethernet поддерживает функцию автоматического определения типа кабеля (перекрестный или
прямой) – Auto MDI-X. Схемы прямого и перекрестного кабелей для соединения прибора по сети
Ethernet представлены на рисунках ниже:
1
8
1 8
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
8P8C
(RJ45)
8P8C
(RJ45)
Рисунок 5.6 – Схема прямого кабеля для соединения прибора по сети Ethernet
1
8
1 8
1 3
2 6
3 1
4 4
5 5
6 2
7 7
8 8
8P8C
(RJ45)
8P8C
(RJ45)
Рисунок 5.7 – Схема перекрестного кабеля для соединения прибора по сети Ethernet
